*1. 感測頭設置間距50 mm、感測頭－狹縫板設置間距5 mm、投光受光側之狹縫板直徑皆為Ø0.5 mm (厚度10 mm)、光纖放大器E3NX-FA11 (HS模式下)
E32-LT35Z
光纖單元 LENS in 系列（扁平型）
光軸調整僅需「20秒」，功率超高，大幅減少設置與維護的所需工時
更新日期 2016年4月1日
光軸調整僅需「20秒」，功率超高，大幅減少設置與維護的所需工時

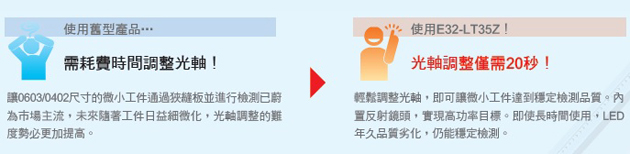

即使是0402尺寸的極微小工件，也能在「20秒」內完成光軸的調整

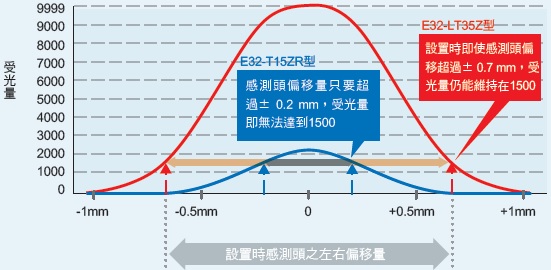

平行移動時之受光量比較圖*1
開口角度最佳化，無需精密的光軸調整，即可取得足夠光量，達到穩定的檢測品質。除此之外，本產品還具備高品質的光軸精度，可將每個產品光軸的傾斜角度差異量控制在± 2.5º以内，相較於舊型產品，本產品可在極短時間內完成光軸調整。利用專用的檢查治具，在出貨時進行全面檢查，減少產品之間的差異性，更能安心設置。
技術說明
以一定的受光量(1500)來取得設置時之光纖頭(光纖單元)的左右偏移量(受光範圍)時，E32-LT35Z大幅領先舊型產品(E32-T15ZR)。因此，相對於必須經過嚴密光軸調整的舊型產品來說，E32-LT35Z的光軸調整容易，(短時間)即可產生足夠的受光量，檢測品質更穩定。

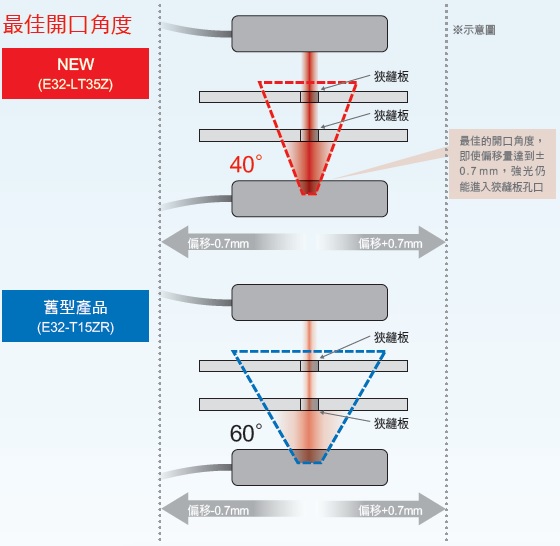

最佳開口角度

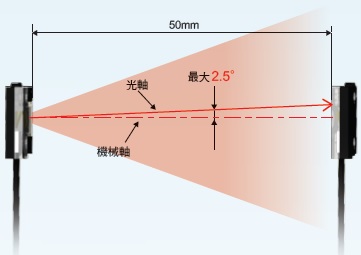

光軸精度更高品質
可將光軸與機械軸的偏移量控制在±2.5°以內，安裝時只要對準機械軸，即可確保足夠的入光量。

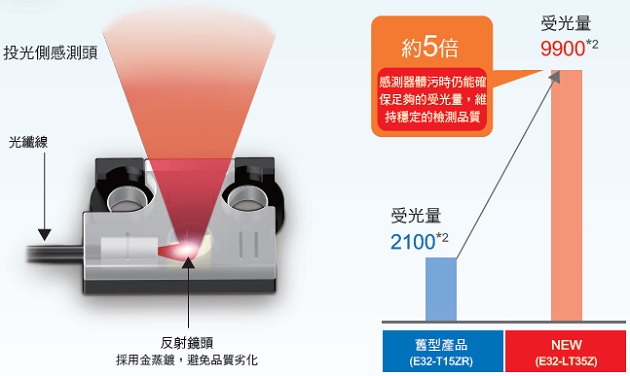

内置反射鏡頭 實現超高功率目標
採用凹面鏡外型之反射鏡頭(專利申請中)進行光線擴散，同時兼顧調整便利性及高投光功率。相較於未設置反射鏡頭的舊型產品來說，功率高達5倍，長時間使用後，即使光軸偏移，投光受光部位髒污，也能確保足夠的受光量，達到穩定的檢測品質。維護頻率遠低於舊型產品。
*2. 感測器設置間距50 mm、感測頭-狹縫板設置間距5 mm、投光受光側狹縫板直徑各為Ø0.5 mm (厚度10 mm)、使用E3NX-FA11光纖放大器 (HS模式下) 之受光量數值
LENS in
附反射鏡頭光纖單元內置鏡頭，以高功率提高檢測穩定度，為業界建立新標準，是一款值得推薦的光纖產品。無需擔心鏡頭脫落或遺失等問題。
