XW5T-P

鋁軌端子台Push-In型

XW5T-P

Push-In Plus端子台可有效縮小控制盤體積、降低工時

相關資訊

更新日期 2021年9月29日

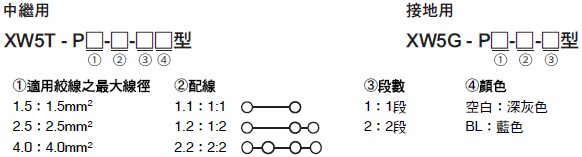

型號構成

XW5T-P 種類 1

種類

種類 產品類別

適用電線規格＊
(mm2)

段數

接線數
(每段)

顏色 重量(g) 型號
中繼用 標準端子台 0.08～1.5 1 2 深灰 3.3 XW5T-P1.5-1.1-1
0.14～2.5 1 2 6.3 XW5T-P2.5-1.1-1
0.2～4.0 1 2 8.4 XW5T-P4.0-1.1-1
0.08～1.5 1 2 藍 3.3 XW5T-P1.5-1.1-1BL
0.14～2.5 1 2 6.3 XW5T-P2.5-1.1-1BL
0.2～4.0 1 2 8.4 XW5T-P4.0-1.1-1BL
多段端子台 0.08～1.5 2 2 深灰 6.5 XW5T-P1.5-1.1-2
0.14～2.5 2 2 12.5 XW5T-P2.5-1.1-2
0.2～4.0 2 2 16.5 XW5T-P4.0-1.1-2
0.08～1.5 2 2 藍 6.5 XW5T-P1.5-1.1-2BL
0.14～2.5 2 2 12.5 XW5T-P2.5-1.1-2BL
0.2～4.0 2 2 16.5 XW5T-P4.0-1.1-2BL
多線式端子台 0.08～1.5 1 3 深灰 4.1 XW5T-P1.5-1.2-1
0.14～2.5 1 3 8.2 XW5T-P2.5-1.2-1
0.2～4.0 1 3 10.8 XW5T-P4.0-1.2-1
0.08～1.5 1 3 藍 4.1 XW5T-P1.5-1.2-1BL
0.14～2.5 1 3 8.2 XW5T-P2.5-1.2-1BL
0.2～4.0 1 3 10.8 XW5T-P4.0-1.2-1BL
0.08～1.5 1 4 深灰 4.9 XW5T-P1.5-2.2-1
0.14～2.5 1 4 10.4 XW5T-P2.5-2.2-1
0.2～4.0 1 4 13.4 XW5T-P4.0-2.2-1
0.08～1.5 1 4 藍 4.9 XW5T-P1.5-2.2-1BL
0.14～2.5 1 4 10.4 XW5T-P2.5-2.2-1BL
0.2～4.0 1 4 13.4 XW5T-P4.0-2.2-1BL
接地用 標準端子台 0.08～1.5 1 2 綠/黃 4.7 XW5G-P1.5-1.1-1
0.14～2.5 1 2 9.9 XW5G-P2.5-1.1-1
0.2～4.0 1 2 11.8 XW5G-P4.0-1.1-1
多段端子台 0.08～1.5 2 2 8.1 XW5G-P1.5-1.1-2
0.14～2.5 2 2 16.6 XW5G-P2.5-1.1-2
0.2～4.0 2 2 20.8 XW5G-P4.0-1.1-2
多線式端子台 0.08～1.5 1 2 5.5 XW5G-P1.5-1.2-1
0.14～2.5 1 2 11.6 XW5G-P2.5-1.2-1
0.2～4.0 1 2 14.1 XW5G-P4.0-1.2-1
0.08～1.5 1 2 6.3 XW5G-P1.5-2.2-1
0.14～2.5 1 2 13.8 XW5G-P2.5-2.2-1
0.2～4.0 1 2 16.7 XW5G-P4.0-2.2-1
＊使用絞線時。

選購品

短路棒

XW5T-P1.5-[]型/XW5G-P1.5-[]型用

外觀
極數
顏色
型號* 用途說明
3480_lu_2_1 2
紅(RD)
藍(BL)
黃(YL)		 XW5S-P1.5-2[] 此金具係為端子台間互相短路之用。
3 XW5S-P1.5-3[]
4 XW5S-P1.5-4[]
5 XW5S-P1.5-5[]
10 XW5S-P1.5-10[]

＊型號的[]內所示為被覆層顏色之對應符號。[]顏色指定：RD=紅、BL=藍、YL=黃

XW5T-P2.5-[]型/XW5G-P2.5-[]型用

外觀
極數
顏色
型號* 用途說明
3480_lu_3_1 2 紅(RD)
藍(BL)
黃(YL)		 XW5S-P2.5-2[] 此金具係為端子台間互相短路之用。
3 XW5S-P2.5-3[]
4 XW5S-P2.5-4[]
5 XW5S-P2.5-5[]
10 XW5S-P2.5-10[]

＊型號的[]內所示為被覆層顏色之對應符號。[]顏色指定：RD=紅、BL=藍、YL=黃

XW5T-P4.0-[]型用

外觀 極數
顏色 型號* 用途說明
3480_lu_4_1 2 紅(RD)
藍(BL)
黃(YL)		 XW5S-P4.0-2[] 此金具係為端子台間互相短路之用。
3 XW5S-P4.0-3[]
4 XW5S-P4.0-4[]
5 XW5S-P4.0-5[]
10 XW5S-P4.0-10[]

＊型號的[]內所示為被覆層顏色之對應符號。[]顏色指定：RD=紅、BL=藍、YL=黃

標籤

外觀
適用端子台 型號 最小訂購單位(張)
(每1張的數量) 		用途說明
3480_lu_5_1 XW5[]-P1.5-[] XW5Z-P1.5LB1 5(正面用1張/102 pcs) 可用來辨識配線。(材質：PA樹脂、素色)
XW5Z-P1.5LB2 5(側面用1張/108 pcs)
XW5[]-P2.5-[] XW5Z-P2.5LB1 5(正面用1張/72 pcs)
XW5Z-P2.5LB2 5(側面用1張/72 pcs)
XW5[]-P4.0-[] XW5Z-P4.0LB1 5(正面用1張/60 pcs)
XW5Z-P4.0LB2 5(側面用1張/60 pcs)

註1. 正面和側面型各為不同的型式。
2. 2段型端子台寬度為3.5mm，因未預留空間以安裝正面標籤，所以無法使用正面標籤。
3. 市售銘板（寬9.5mm、厚0.5mm）僅可用於頂部。不可用於側面。使用時，請搭配市售的印表機使用。印表機型式等相關疑問請洽詢銘板廠。
4. 如欲進一步瞭解標籤的印製，請參閱第19頁之說明。
5. 標準價格為1張之單價。

端蓋

外觀 適用端子台
型號
用途說明
3480_lu_6_1 XW5[]-P1.5-1.1-1 XW5E-P1.5-1.1-1 防觸電專用重要零件。
端子台請務必安裝於以下位置。(詳細內容請參閱第20頁。)
‧ 最邊緣面(金屬外露面)
‧ 外觀不同的端子台相鄰處
XW5[]-P1.5-1.1-2 XW5E-P1.5-1.1-2
XW5[]-P1.5-1.2-1 XW5E-P1.5-1.2-1
XW5[]-P1.5-2.2-1 XW5E-P1.5-2.2-1
XW5[]-P2.5-1.1-1 XW5E-P2.5-1.1-1
XW5[]-P2.5-1.1-2 XW5E-P2.5-1.1-2
XW5[]-P2.5-1.2-1 XW5E-P2.5-1.2-1
XW5[]-P2.5-2.2-1 XW5E-P2.5-2.2-1
XW5[]-P4.0-1.1-1 XW5E-P4.0-1.1-1
XW5[]-P4.0-1.1-2 XW5E-P4.0-1.1-2
XW5[]-P4.0-1.2-1 XW5E-P4.0-1.2-1
XW5[]-P4.0-2.2-1 XW5E-P4.0-2.2-1

隔板

外觀
寬度(mm) 型號
用途說明
3480_lu_7_1
6 XW5Z-EP6 此零件設置於端子台兩側，可用來避免端子台偏離鋁軌。

分離板

外觀
寬度 (mm) 型號 用途說明
3480_lu_8_1 12 XW5Z-EP12 此零件可為端子台預留足夠的絕緣距離。
請根據您所使用裝置的使用條件，配合空間距離及沿面距離選擇適合之規格。

註. 選購配件之使用方法請參閱第19頁「6. 選購配件使用方法」之相關說明。
