NX-ILM400

NX 系列 IO-Link 主控器單元

NX-ILM400

利用 IO-Link 實現感測器層級資訊的可視化，進而解決作業現場的3大課題！Push-In 接線端子座型的 IO-Link 主控器，可減少配線工時。

相關資訊

更新日期 2021年6月10日

一般規格

項目 規格
構造 控制盤內安裝型
接地方法 D種接地(第3類接地)
使用環境 使用環境溫度 0 ~ 55℃
使用環境濕度 10 ~ 95%RH (不可結露、結冰)
使用環境氣體 不應有腐蝕性氣體
保存環境溫度 -25 ~ +70°C (不可結露、結冰)
使用場所之海拔高度 2,000m以下
污染度 污染度2以下：符合JIS B3502與IEC 61131-2規範
抗干擾性 符合IEC 61000-4-4規範、2kV (電源線)
過電壓類別
(Over-voltage Category)		 類別Ⅱ：符合JIS B3502與IEC 61131-2規範
EMC抗干擾級別 B區
耐振動 符合IEC 60068-2-6規範
5 ~ 8.4Hz、振幅3.5mm、
8.4 ~ 150Hz　加速度9.8m/s2
X、Y、Z各方向100分鐘(掃描時間10分鐘x掃描次數10次 = 總計100分鐘)
耐衝擊 符合IEC 60068-2-27規範、147m/s2 X、Y、Z各方向3次
適合規格＊ UL 61010-2-201、ANSI/ISA12.12.01、EU：EN 61131-2、RCM、KC、IO-Link符合性(Conformance)

＊有關最新的適用規格，請至本公司網站(https://www.omron.com.tw)，或向本公司業務員進行確認。

單元規格

項目 規格
模組名稱 IO-Link主控器單元
型號 NX-ILM400
IO-Link埠 4
通訊規格 通訊協定 IO-Link通訊協定
傳送速度 COM1: 4.8kbps
COM2: 38.4kbps
COM3: 230.4kbps
網路拓樸 1對1
符合規格 • IO-Link Interface and System Specification Version1.1.2
• IO-Link Test Specification Version1.1.2

裝置供給電源

(IO-Link 模式時，SIO (DI)模式時)

 額定電壓 DC24V (DC20.4 ~ 28.8V)
供給電流 0.2A/埠
短路保護 有

數位輸入

(SIO (DI)模式時)

 內部I/O通用 PNP
額定電壓 DC24V (DC20.4 ~ 28.8V)
輸入電流 5mA　TYP. (DC24V)
ON電壓/ON電流 DC15V以上/5mA以上
OFF電壓 DC5V以下
輸入濾波時間 無濾波器、0.25ms、0.5ms、1ms (工廠出廠設定值)、2ms、4ms、8ms、16ms、32ms、64ms、128ms、256ms

數位輸入

(SIO (DO)模式時)

 內部I/O通用 PNP
輸出型 推挽迴路
額定電壓 DC24V (DC20.4 ~ 28.8V)
最大負載電流 0.1A/埠
短路保護 有
漏電流 0.1mA以下
殘留電壓 1.5V以下

Pin2數位輸入

(IO-Link模式時)

 內部I/O通用 PNP
額定電壓 DC24V (DC20.4 ~ 28.8V)
輸入電流 2mA TYP. (DC24V)
ON電壓/ON電流 DC15V以上/2mA以上
OFF電壓 DC5V以下
輸入濾波時間 無濾波器、0.25ms、0.5ms、1ms (工廠出廠設定值)、2ms、4ms、8ms、16ms、32ms、64ms、128ms、256ms
纜線規格 纜線類型 非隔離類型
纜線長度 最大20 m
線間靜電容量 最大3 nF
迴圈電阻 最大6 Ω
外部連接端子 Push-In接線端子(16端子)
I/O更新方式 自由運轉刷新方式
外觀尺寸 12 (W) × 100 (H) × 71 (D) [mm]
絕緣方式 光耦合器絕緣
絕緣阻抗 20MΩ min. (at 100 VDC) (已採取絕緣處理之迴路之間)
耐電壓 AC510V　1分鐘的電流外漏在5mA以下(已採取絕緣處理之迴路之間)
I/O電源供電方式 從NX匯流排供電
NX模組耗電量 0.80W
I/O電源消耗電流 50mA
重量 67g

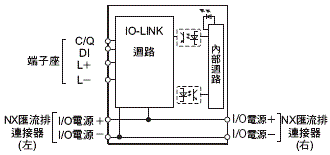

迴路構成 3540_sp_1
端子接線圖 3540_sp_2

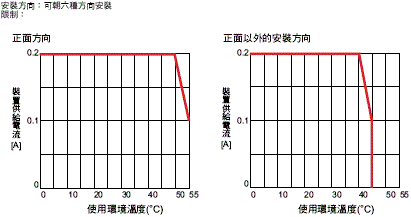

安裝方向與限制 3540_sp_3
保護功能 備有負載短路功能

功能規格

功能名稱 內容
基本功能 通訊功能 週期通訊 做為IO-Link通訊的主控器，將IO-Link裝置的I/O資料(Process data)分享至週期。
同時亦做為上位通訊的子機，將這些資料與IO-Link主控器本身的狀態分享至上位通訊主控器與週期。
可確認光電感測器的受光量、穩定檢測的寬裕度、近接感測器的過度接近等，裝置的檢測性能降低程度以及使用條件的變化。
訊息通訊 接收來自上位通訊主控器對於IO-Link主控器本身的訊息通訊指令並給予回應。
此外，還能中繼來自上位通訊主控器之對於IO-Link裝置的訊息通訊指令/回應(閘道器)。
可於運轉中從程式進行門檻值設定、調整執行、ON延遲時間變更等，裝置的參數變更與調整。
還可於運轉中確認裝置的運轉時間等的內部狀態資料。
通訊模式設定功能 埠得以個別選擇以下。
IO-Link模式、SIO (DI)模式、SIO (DO)模式、埠無效
依此可在1個單元之下，混合IO-Link通訊與數位I/O。
Pin2數位輸入功能 可在IO-Link模式下一邊進行IO-Link通訊，一邊進行使用2號針腳的數位輸入。
IO-Link通訊的傳送速度自動設定功能 IO-Link主控器可自動配合各IO-Link裝置既有的傳送速度(COM1、COM2、COM3其中之一)，並且和各IO-Link裝置進行通訊。
因此無須設定各個埠的連接裝置之傳送速度。
連接裝置查核功能 可於電源投入時查核連接至IO-Link主控器的IO-Link裝置組成，以及所登錄的IO-Link 裝置組成之設定。
使用者可選擇將連接裝置的查核功能設為有效或無效。
IO-Link通訊異常檢測功能 可檢測以下的功能：IO-Link纜線斷線、從IO-Link裝置的埠鬆脫、裝置事件(錯誤級別)、裝置構成的查核異常、IO-Link裝置的故障。
I/O纜線短路異常檢測功能 檢測I/O纜線短路的功能。
輸入資料有效通知功能 以「輸入資料有效」的旗標來確認IO-Link 通訊下的IN資料於上位控制器側的輸入處理時是否有效的功能。
應用功能 上位通訊異常時的負載阻斷功能 在IO-Link通訊模式下或SIO模式下，當上位通訊發生異常時阻斷自IO-Link主控器之輸出的功能。
可藉此避免來自上位通訊的錯誤數值下的輸出動作。
IO-Link通訊重試次數的累算功能 可利用CX-ConfiguratorFDT來讀取通訊重試次數的累積值。
可使用於受到I/O纜線干擾影響等的通訊狀態之判斷。
數位輸入濾波功能 可針對SIO(DI)模式時的數位輸入或IO-Link模式時的Pin2數位輸入，設定濾波處理之時間間隔。
可藉此去除由於受到干擾等的資料跳脫或開關的切跳。此外還能進行ON延遲動作與OFF延遲動作。
IO-Link裝置內參數設定的備份/還原功能 將各IO-Link裝置的參數設定資料備份至IO-Link主控器(儲存)或還原(復原)。
可藉此無須重新設定IO-Link裝置交換時的參數。
事件記錄功能 記錄發生於IO-Link主控器與IO-Link裝置之事件。
可藉此進行NJ/NX系列控制器部分的故障排除。

版本資訊

NX模組 支援版本＊
型號 模組版本 EtherCAT EtherNet/IP
通訊耦合器模組 CPU模組 Sysmac Studio CX-Configurator
FDT		 通訊耦合器模組 Sysmac Studio CX-Configurator
FDT
NX-ILM400 Ver.1.0 Ver.1.0之後的
版本		 Ver.1.12之後的
版本		 Ver.1.16之後的
版本		 Ver.2.2之後的
版本		 Ver.1.0之後的
版本		 Ver.1.16之後的
版本		 Ver.2.2之後的
版本

＊視單元的種類而定，某些可能沒有上表中所記載的版本。此時，請參考表中所示版本以後的舊版本。關於型號與版本的關連性，請參考各組件的使用手冊。
