E2E-[]-IL[]

IO-Link 近接感測器 (標準型)

E2E-[]-IL[]

利用IO-Link實現感測器層級的資訊可視化,進而解決作業現場的3大問題!標準近接感測器。

直流3線式 IO-Link型(E2E-X[]B4-IL[]型)

項目 尺寸 M12 M18 M30
隔離線 隔離線
型號 E2E-X3B4-IL[] E2E-X7B4-IL[] E2E-X10B4-IL[]
檢測距離 3mm ± 10% 7mm ± 10% 10mm ± 10%
設定距離*1 0 ~ 2.4mm 0 ~ 5.6mm 0 ~ 8mm
應差 小於檢測距離的10%
可檢測的物體 磁性金屬(非磁性金屬的檢測距離會變短。「特性資料→請參考型錄第63頁)
標準檢測物體 鐵12 x 12 x 1mm 鐵18 x 18 x 1mm 鐵30 x 30 x 1mm
回應頻率*2 1kHz 0.5kHz 0.4kHz
電源電壓 DC10 ~ 30V (也包含漣波(p-p) 10%)
消耗電流 20mA以下
控制輸出 開關容量 100mA以下
殘留電壓 2V以下(負載電流100mA、導線長度2m時)
指示燈*1 標準I/O模式(SIO模式)時:動作指示(橘色/亮燈)、穩定指示(綠色/亮燈)
IO-Link模式時:動作指示(橘色/亮燈)、通訊指示(綠色/閃爍(1 s周期))
動作模式 PNP NO/NC切換型
(工廠出廠設定值:NO)
詳細資訊請參考「輸入輸出迴路圖」的時序圖→型錄第64頁
保護電路 電源反接保護、輸出逆接保護、突波吸收、負載短路保護
環境溫度範圍 動作/存放時:各-25 ~ +70℃ (不可結冰結露)
環境濕度範圍 動作/存放時:各35 ~ 95% RH (但不可結露)
溫度的影響 -25 ~ +70℃之溫度範圍內,+23℃時為檢測距離的±10%以內
電壓的影響 額定電源電壓±15%之範圍內,額定電源電壓時為檢測距離的±1%以內
絕緣阻抗 50MΩ min. (at 500 VDC)所有充電部位與外殼之間
耐電壓 AC1,000V 50/60Hz 1min 所有充電部位與外殼之間
振動(耐久性) 10 ~ 55Hz重複振幅1.5mm X、Y、Z 各方向 2h
衝擊(耐久性) 1,000m/s2 X、Y、Z各方向 10次
保護構造 IEC規格 IP67、社內規格耐油*3
連接方式 出線型(標準導線長度2m)、接頭中繼型(標準導線長度0.3mm)
材質 外殼 黃銅鍍鎳鍍金
檢測面 PBT
鎖合螺栓 黃銅鍍鎳鍍金
鋸齒型華司 鐵 鍍鋅
主要的IO-Link功能

NO/NC的動作模式切換、自我診斷功能的有效/無效選擇、過接近判定距離的選擇、

控制輸出的計時功能與計時時間的選擇、

不穩定輸出(IO-Link模式)的ON延遲計時時間的選擇、

監控輸出、通電時間的讀取、起始復歸

通訊規格 IO-Link規格 Ver1.1
傳送速度 -IL3:COM3 (230.4kbps)、-IL2:COM2 (38.4kbps)
資料長度 PD尺寸:2byte、OD尺寸:1byte (M-sequence type:TYPE_2_2)
最小循環時間 -IL3 (COM3):1ms、-IL2 (COM2):2.3ms
附屬品 使用說明書

註. IO-Link設定檔案(IODD檔案)請從本公司網站(https://www.omron.com.tw)下載。
*1. 標準I/O模式(SIO模式)請在綠色指示燈亮燈的範圍內使用。
(檢測物體於過接近的狀態下燈號會熄滅,但檢測性能上仍為穩定的檢測狀態。)
IO-Link模式時請在不穩定檢測的(Byte1_bit4)為0的範圍內使用。
(檢測物體於過接近的狀態下,過接近檢測的(Byte1_bit5)會變為1,但檢測性能上仍為穩定的檢測狀態。)
關於資料的分配請參閱本公司網站(https://www.omron.com.tw)上所刊載的使用說明書。
*2. 回應頻率為平均值。
量測條件為,使用標準檢測物體並將檢測體的間隔定為標準檢測物體的2倍,設定距離則定為檢測距離的1/2。
*3. 社內規格 耐油:意指相對於非水溶性油之性能。
(測試狀態如下圖)

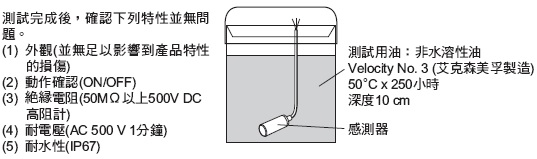

耐油測試狀態

E2E-[]-IL[] 額定/性能 3
