NYB

工業電腦平台 NY系列工業用箱型電腦

NYB

兼顧系統穩固性與靈活性

部分商品將於2025年12月停產。其他部分商品也將於2025年8月停產。

‣推薦替代型號查詢

應用事例

更新日期 2025年1月20日

性能規格

項目				NYB1E- [][][][][]	NYB17- [][][][][]	NYB25- [][][][][] *4	NYB1C- [][][][][] *4
主系統	CPU	CPU類型		Intel® Xeon® E3-1515M v5	Intel® Core™ i7-4700EQ	Intel® Core™ i5-4300U	Intel® Celeron® Processor 2980U
		核心數／執行緒數		4 / 8	4 / 8	2 / 4	2 / 2
		處理器基礎動作頻率		2.8 GHz	2.4 GHz	1.9 GHz	1.6 GHz
		利用渦輪加速時的最大頻率		3.7 GHz	3.4 GHz	2.9 GHz	-
		快取記憶體		8 MB	6 MB	3 MB	2 MB
		冷卻方式		主動冷卻（風扇）		被動冷卻（無風扇）
	記憶體	記憶體容量＊1		8GB、16GB 或32GB	4GB、8GB 或16GB	2GB、4GB 或8GB	2GB、4GB 或8GB
	記憶體	記憶體類型		DDR4 （ECC）	DDR3L (non ECC)
	Trusted platform module (TPM)			可使用
	圖形控制器			Intel® Iris™ Pro Graphics。最多2個獨立畫面。	Intel® HD Graphics。最多2個獨立畫面。
	圖形控制器			Intel® Iris™ Pro Graphics P580	Intel® HD Graphics 4600	Intel® HD Graphics 4400	Intel® HD Graphics
	監視器			有
作業系統	Windows OS			Windows 10 IoT Enterprise 2016 LTSB - 64位元版	Windows Embedded Standard 7 - 32位元版 Windows Embedded Standard 7 - 64位元版 Windows 10 IoT Enterprise 2016 LTSB - 64位元版
	即時OS			-			Wind River VxWorks 7 with Acontis EtherCAT Master
	即時OS			-			Wind River Linux 7 with Acontis EtherCAT Master
儲存裝置	驅動器＊1	傳統硬碟		•320GB、500GB或1TB 序列ATA 3.0		•320GB 序列ATA 3.0
		固態硬碟	SLC	•64GB 序列ATA 3.1	•32GB或64GB機種序列ATA3.1
		固態硬碟	MLC	•128GB、 500GB 序列ATA 3.1	•128GB 序列ATA 3.1
	磁碟機機架（HDD/SSD）＊2			2	2	2	1
接頭	電源接頭			DC24V
	I/O接頭			輸入×2 （電源ON/OFF輸入及UPS模式輸入）及輸出×1 （工業用箱型電腦的電源狀態輸出）
	USB2.0 標準 A型	可使用連接埠數量		2
		最大電流		500 mA
		纜線最長長度		5 m
	USB3.0 標準 A型	可使用連接埠數量		2
		最大電流		900 mA
		纜線最長長度		3 m
	Ethernet 連接接頭	可使用連接埠數量		3
	Ethernet 連接接頭	實體層		10BASE-T, 100BASE-TX or 1000BASE-T
	DVI接頭	視訊介面		數位或類比		數位專用
		解析度		最高1920×1200像素、60Hz
		DVI纜線最大長度		依連接的監控器種類與解析度而異
選購品接頭（擇一）	RS-232C			標準D 子9針接頭
	DVI-D	視訊介面		數位專用
		解析度		最高1920×1200像素、60Hz
		DVI纜線最大長度		依連接的監控器種類與解析度而異
	NY Monitor Link	視訊介面		數位專用
		解析度		最高1280×800像素、60Hz
		接頭類型		RJ45
		建議纜線、纜線最大長度		S/FTP, Cat.6A, 100 m
		USB最快速度		280Mbps
	GigE LAN	Physical layer		10BASE-T、100BASE-TX、 1000BASE-T		-
PCIe 卡插槽	結構內容			支援Gen3×4 （4條）		支援Gen2×1 （1條）
	介面卡高度			標準、4.20吋（106.7mm）＊3
	介面卡長度			一半、6.6吋（167.65mm）
電池	型號			CJ1W-BAT01
電池	壽命			5年　25℃
風扇模組	型號			NY000-AF00		無風扇
風扇模組	壽命			在溫度40℃、濕度15～65%RH、連續動作下壽命為70,000小時
LED				依PWR、ERR、 HDD、 RUN

項目				NYB35- []1[][][]	NYB2C- []1[][][]	NYB35- []0[][][]	NYB2C- []0[][][]	NYB2A- []0[][][]
Main system	CPU	CPU類型		Intel® Core™ i5-7300U	Intel® Celeron® Processor 3965U	Intel® Core™ i5-7300U	Intel® Celeron® Processor 3965U	Intel® Atom™ Processor x5-E3940
		核心數／執行緒數		2 / 4	2 / 2	2 / 4	2 / 2	4 / 4
		處理器基礎動作頻率		2.6 GHz	2.2 GHz	2.6 GHz	2.2 GHz	1.6 GHz
		利用渦輪加速時的最大頻率		3.5 GHz	-	3.5 GHz	-	1.8 GHz
		快取記憶體		3 MB	2 MB	3 MB	2 MB	2 MB
		冷卻方式		被動冷卻（無風扇）
	記憶體	記憶體容量＊1		4GB或 8GB	4GB或 8GB	8GB或 16GB	4GB或 8GB	2GB、4GB 或8GB
	記憶體	記憶體類型		DDR4 （non ECC）		DDR4 (non ECC)		DDR3L (non ECC)
	Trusted platform module (TPM)			可使用
	圖形控制器			Intel® HD Graphics。最多2個獨立畫面。
	圖形控制器			Intel® HD Graphics 620	Intel® HD Graphics 610	Intel® HD Graphics 620	Intel® HD Graphics 610	Intel® HD Graphics 500
	監視器			有
作業系統	Windows OS			Windows 10 IoT Enterprise 2016 LTSB - 64位元版		Windows 10 IoT Enterprise 2016 LTSB - 64位元版		Windows 10 IoT Enterprise 2019 LTSC - 64位元版
	即時OS			-		-
	即時OS			-		-
儲存裝置	驅動器＊1	傳統硬碟		•320GB 序列ATA 3.0		無
		固態硬碟	SLC	•64GB 序列ATA 3.1		無
		固態硬碟	MLC	•128GB 序列ATA 3.1		• 64 GB, 128 GB, 256 GB Serial ATA 3.1
	磁碟機機架（HDD/SSD）＊2			2	2	CFast slot	CFast slot	CFast slot
接頭	電源接頭			DC24V
	I/O接頭			輸入×2 （電源ON/OFF輸入及UPS模式輸入）及輸出×1 （工業用箱型電腦的電源狀態輸出）
	USB2.0 標準 A型	可使用連接埠數量		2
		最大電流		500 mA
		纜線最長長度		5 m
	USB3.0 標準 A型	可使用連接埠數量		2
		最大電流		900 mA
		纜線最長長度		3 m
	Ethernet 連接接頭	可使用連接埠數量		3
	Ethernet 連接接頭	實體層		10BASE-T, 100BASE-TX or 1000BASE-T
	DVI接頭	視訊介面		數位專用
		解析度		最高1920×1200像素、60Hz
		DVI纜線最大長度		依連接的監控器種類與解析度而異
選購品接頭（擇一）	RS-232C			標準D 子9針接頭		無
	DVI-D	視訊介面		數位專用		無
		解析度		最高1920×1200像素、60Hz		無
		DVI纜線最大長度		依連接的監控器種類與解析度而異		無
	NY Monitor Link	視訊介面		數位專用
		解析度		最高1280×800像素、60Hz
		接頭類型		RJ45
		建議纜線、纜線最大長度		S/FTP, Cat.6A, 100 m
		USB最快速度		280 Mbps max.
	GigE LAN	Physical layer		-
PCIe 卡插槽	結構內容			支援Gen3×2 （2條）		無
	介面卡高度			標準、4.20吋（106.7mm）＊3		無
	介面卡長度			一半、6.6吋（167.65mm）		無
電池	型號			不可更換
電池	壽命			10年　40℃
風扇模組	型號			無風扇
風扇模組	壽命			在溫度40℃、濕度15～65%RH、連續動作下壽命為70,000小時
LED				依PWR、ERR、 HDD、 RUN

＊1. 請注意，並非備有所有組合的型號。詳情請洽詢本公司業務人員。
＊2. 型號支援1至2台驅動器。
＊3. 不支援2.536吋（64.4mm） Low profile卡。
＊4. Windows版新用戶建議使用新一代CPU。

電氣規格

項目			NYB1E-[][][][][]	NYB17-[][][][][]	NYB25-[][][][][]	NYB1C-[][][][][]
CPU類型			Intel® Xeon® E3-1515M v5	Intel® Core™ i7-4700EQ CPU	Intel® Core™ i7-4700EQ CPU	Intel® Celeron® 2980U CPU
額定電源電壓			DC24V、不絕緣
容許電源電壓範圍			DC20.4～28.8V
接地方法			D種接地（第3種接地）
湧入電流			DC24V時12A以下／6ms （常溫下冷開機時）
過電流種類			II類：符合IEC 61010-2-201
EMC抑制程度			IEC 61131-2：zone B
RTC精確度			環境溫度55℃：月差-3.5～+0.5分環境溫度25℃：月差-1.5～+1.5分環境溫度0℃：月差-3～+1分
電源按鈕壽命			10萬次
電池壽命			25℃ 下5年（CJ1W-BAT01型電池）
風扇壽命			40℃ 下連續運轉8年		-	-
消耗電力＊	最大消耗電力（包含驅動器與增設部分）		121 W	114 W	75 W	66 W
	最大消耗電力（除驅動器與增設部分）		86 W	81 W	52 W	45 W
	驅動器	HDD 320 GB	2 W
		HDD 500 GB	2 W
		HDD 1 TB	2 W
		SSD SLC 32 GB	2 W
		SSD SLC 64 GB	2 W
		SSD MLC 128 GB	2 W
		SSD MLC 500 GB	3 W
		CFast MLC 64 GB	-
		CFast MLC 128 GB	-
		CFast MLC 256 GB	-
	增設部分	USB	最大14W （（5V時，2×500mA）＋（5V時，2×900mA））
	增設部分	PCIe	15W以下	15W以下	5W以下	5W以下

項目			NYB35- []1[][][]	NYB2C- []1[][][]	NYB35- []0[][][]	NYB2C []0[][][]	NYB2A- []0[][][]
CPU類型			Intel® Core™ i5-7300U	Intel® Celeron® Processor 3965U	Intel® Core™ i5-7300U	Intel® Celeron® Processor 3965U	Intel® Atom® Processor x5-E3940
額定電源電壓			DC24V、不絕緣
容許電源電壓範圍			DC20.4～28.8V
接地方法			D種接地（第3種接地）
湧入電流			DC24V時12A以下／6ms （常溫下冷開機時）
過電流種			II類：符合JIS B3502、IEC61131-2
EMC抑制程度			IEC 61131-2：zone B
RTC精確度			環境溫度55℃：月差-3.5～+0.5分環境溫度25℃：月差-1.5～+1.5分環境溫度0℃：月差-3～+1分
電源按鈕壽命			10萬次
電池壽命			40℃ 下10年
風扇壽命4			-	-	-	-	-
消耗電力＊	最大消耗電力（包含驅動器與增設部分）		69 W	50 W	61 W	42 W	41 W
	最大消耗電力（除驅動器與增設部分）		46 W	27 W	46 W	27 W	26 W
	驅動器	HDD 320 GB	2 W		-
		HDD 500 GB	2 W		-
		HDD 1 TB	2 W		-
		SSD SLC 32 GB	2 W		-
		SSD SLC 64 GB	2 W		-
		SSD MLC 128 GB	2 W		-
		SSD MLC 500 GB	3 W		-
		CFast MLC 64 GB	-		1 W
		CFast MLC 128 GB	-		1 W
		CFast MLC 256 GB	-		1 W
	增設部分	USB	最大14W （（5V時，2×500mA）＋（5V時，2×900mA））
	增設部分	PCIe	5W以下	5W以下

註. 詳情請參閱「NY系列工業用箱型電腦用戶手冊」。
＊總消耗電力為合計安裝於工業用箱型電腦中全部機器的消耗電力。
在與工業用箱型電腦連接時，為保證UPS S8BA型的動作，必須使用指定的UPS及電源組合。

項目		NYB1E / NYB17	NYB25 / NYB1C / NYB35 / NYB2C / NYB2A
最小電源要件	電源	240 W	120 W
最小電源要件	UPS	240 W	120 W

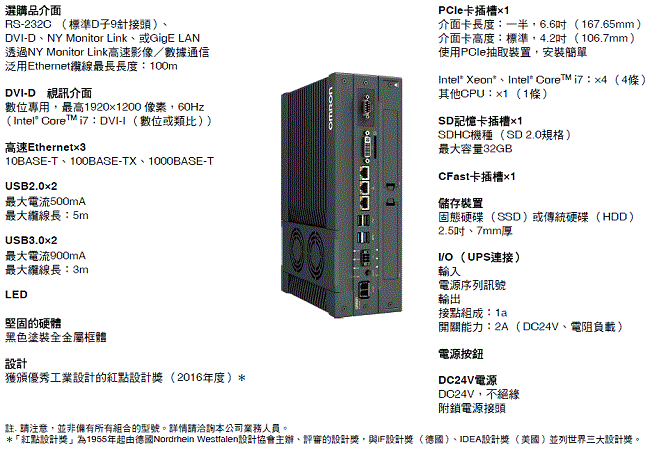

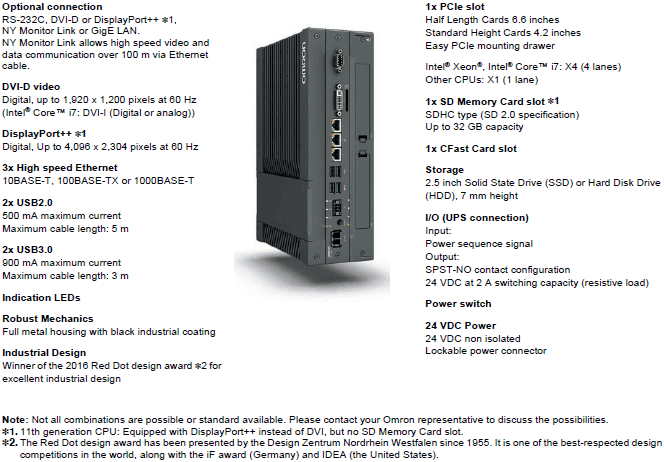

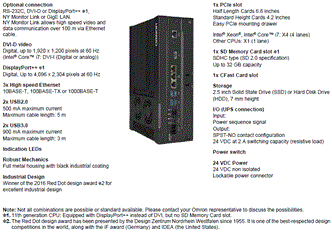

構件與功能

歐姆龍工業電腦平台的目標為技術人員可自由活用進化的ICT技術，一次開發出更好、更快、更安全的裝置及設備。工業用箱型電腦依據歐姆龍的品質基準，設計成可支援產業用途所要求的高穩固性及可靠性。此外，可從系統外部輕易存取維護所需的構件（HDD/SDD、FAN、電池、PCIe卡）。不需要打開電子零件的收納部，風險降低故障。

一般環境規格

項目		Specifications
使用環境	使用環境溫度＊1	0～55℃
	保存環境溫度＊1	-20～70℃
	使用環境濕度＊1	10～90%RH （不可結露）
	保存環境濕度＊1	10～90%RH （不可結露）
	使用周圍環境	不可有腐蝕性氣體
	使用標高	2,000m以下
	耐雜訊性（動作中）	符合IEC 61000-4-4規格，2kV （電源線）
	耐振動（動作中）	符合IEC 60068-2-6規格搭載SSD的箱型電腦時：5～8.4Hz （振幅3.5mm、8.4～150Hz、9.8m/s2、X、Y、Z 各方向10次）搭載HDD的箱型電腦時，耐振動性依安裝方向＊2而異。
	耐衝擊（動作中）	符合IEC 60028-2-27規格 147m/s2 （X、Y、Z各方向3次）
	安裝方法	縱向、壁掛
	污染度	2以下：符合IEC 61010-2-201
適合規格＊3		支援EU 指令：EMC 指令 2014/30/EU （EN 61131-2）、韓國電波法註冊、RCM、cULus、RoHS指令、EAC

＊1. 容許環境溫度及環境濕度依產品類型、CPU類型、安裝方向及儲存裝置類型而異。
＊2. 耐振動依箱型電腦的安裝方向與儲存裝置種類而異。

安裝方向	SSD或CFast卡	HDD
縱向安裝	9.8 m/s²	2.5 m/s²
壁掛式安裝	9.8 m/s²	4.9 m/s²

＊3. 各種型號的最新適用規格，請參閱本公司網站（https://www.omron.com.tw/solution/certification.html）。

儲存裝置規格

項目	型號規格
型號	NY000-AS00	NY000-AS01	NY000-AS03	NY000-AS04	NY000-AS05
容量	32 GB	64 GB	64 GB	128 GB	500 GB
類型	SSD (SLC)		SSD (SLC)	SSD (MLC)	SSD (MLC)
S.M.A.R.T.的支援	有
轉速	-	-	-	-	-
介面	序列ATA 3.1
持續標準讀取速度	最大 160MB/s	最大 160MB/s	最大 500MB/s	最大 530MB/s	最大 415MB/s
持續標準寫入速度	最大 145MB/s	最大 150MB/s	最大 370MB/s	最大 190MB/s	最大 200MB/s
使用溫度	0～70℃
使用濕度	10～95%RH （不可結露）		10～85%RH （不可結露）	10～95%RH （不可結露）
保存溫度	-40～100℃		-45～90℃	-55～95℃	-55 to 95°C
保存濕度	-55～95℃
壽命	寫入 1,500TB	寫入 3,000TB	寫入 1,900TB	寫入 208TB	寫入 154TB

項目	型號規格
型號	NY000-AH00	NY000-AH01	NY000-AH02	NY000-AT00	NY000-AT01	NY000-AT02
容量	320 GB	500 GB	1 TB	64 GB	128 GB	256 GB
類型	HDD	HDD	HDD	CFast (MLC)	CFast (MLC)	CFast (MLC)
S.M.A.R.T.的支援	有
轉速	5,400 r/min			-	-	-
介面	序列ATA 3.0			序列ATA 3.0
持續標準讀取速度	-	-	-	最大 530MB/s	最大 530MB/s	最大 530MB/s
持續標準寫入速度	-	-	-	最大 100MB/s	最大 190MB/s	最大 210MB/s
使用溫度	5 to 55°C	5 to 55°C	0 to 60°C	-40 to 85°C
使用濕度	8～90%RH （不可結露）			10～95%RH （不可結露）
保存溫度	-40 to 65°C			-55～95℃
保存濕度	8～90%RH （不可結露）		5～95%RH （不可結露）	10～95%RH （不可結露）
壽命	於以下條件約為5年或啟動20,000小時的任一方先到達者。 •101.3kPa、25℃ •每月通電未滿333小時＊1 •通電中的動作未滿 20% ＊2 •每月查找未滿 1.30×106		於以下條件的平均每年故障率（AFR）： 0.50% •HDD 外殼溫度 40℃ •累計通電時間（POH） 3,120小時以內	寫入 125TB	寫入 208TB	寫入 417TB

註. NY000-AS02型於2018年11月底停止接單。
＊1. 啟動時間也包含睡眠模式及待機模式。
＊2. 動作包含查找、寫入、讀取。
