規格選型
（單位：mm）
2024/06 停產商品
UMA
安全踏墊
組裝更簡便、進化後的安全踏墊
此頁記載內容是在依據停產前商品型錄內刊載的資訊，包括商品的特點 /價格 /對應規格 /選購品等，可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2017年10月11日
安全踏墊

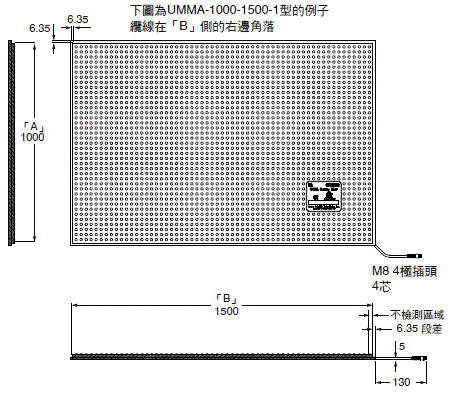

單纜線型
UM[][]A-[]-[]-1
安全踏墊UM[][]A-[]-[]-1型會從踏墊的一個角邊出M8 4極附接頭的4芯纜線。

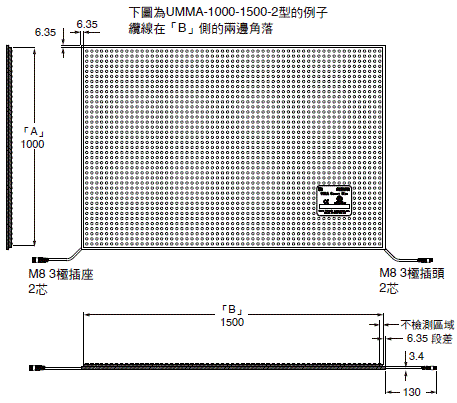

雙纜線型
UM[][]A-[]-[]-2
安全踏墊UM[][]A-[]-[]-2型會從踏墊的兩個角邊出M8 3極附接頭的2芯纜線。
＊1. 詳細內容請參考型號構成。

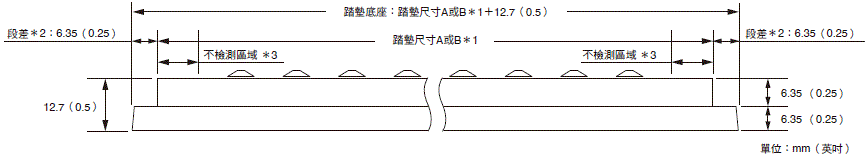

＊2. 踏墊的段差部分（不檢測區域）作為外框的設置、配置、固定等用途使用。
＊3. 共有以下不檢測區域。
- 當φ80mm試驗片時，為10mm （角部為20mm）
- 當φ11mm試驗片時，為15mm （角部為30mm）
＊2. 踏墊的段差部分（不檢測區域）作為外框的設置、配置、固定等用途使用。
＊3. 共有以下不檢測區域。
- 當φ80mm試驗片時，為10mm （角部為20mm）
- 當φ11mm試驗片時，為15mm （角部為30mm）
（例子） UMMA-0500-0500-[]型時

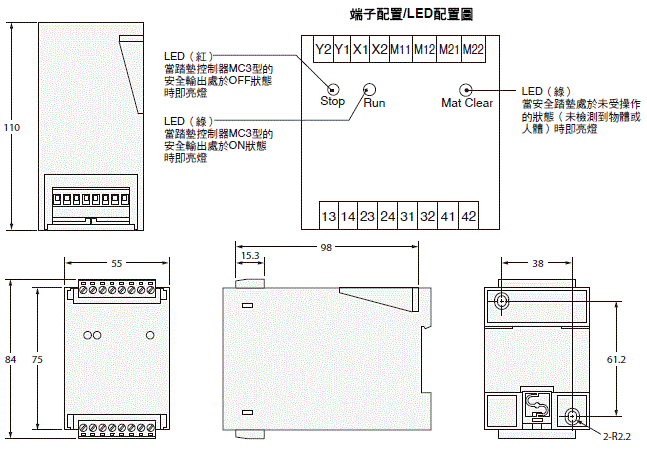

踏墊控制器
MC3
選購品
纜線
單纜線型 安全踏墊用
單側接頭纜線（M8、4極）
是為了連接安全踏墊控制器MC3型與
單纜線型的安全踏墊UM[][]A-[]-[]-1型的纜線。

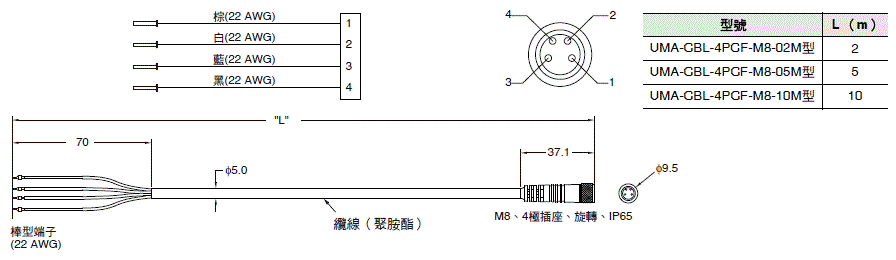

UMA-CBL-4PCF-M8-[]M型
延長纜線、雙接頭纜線（M8、4極）
是為了連接單側接頭纜線UMA-CBL-4PCF-M8-[]M型與
單纜線型的安全踏墊UM[][]A-[]-[]-1型的延長纜線。

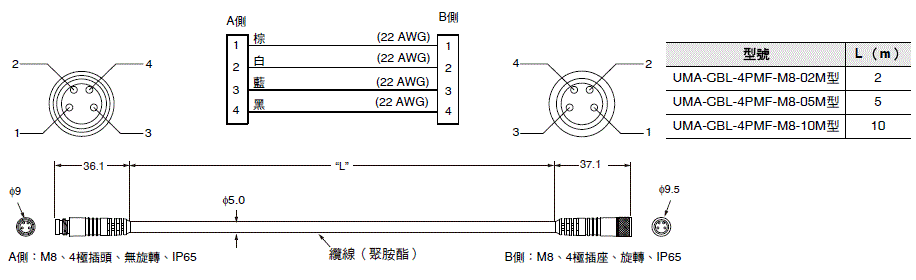

UMA-CBL-4PMF-M8-[]M型
雙纜線型 安全踏墊用
單側接頭纜線（M8、3極）
是為了連接安全踏墊控制器MC3型與
雙纜線型的安全踏墊UM[][]A-[]-[]-2型的纜線。

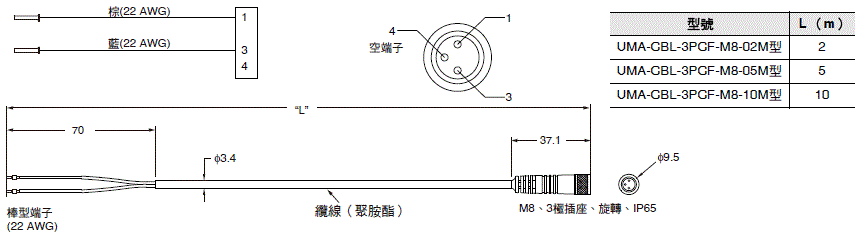

UMA-CBL-3PCF-M8-[]M型
延長纜線雙接頭纜線（M8、3極）
是為了連接單側接頭纜線UMA-CBL-3PCF-M8-[]M型與
雙纜線型的安全踏墊UM[][]A-[]-[]-2型，或是為了連結安全踏墊用的延長纜線。
UMA-CBL-3PMF-M8-[]M型

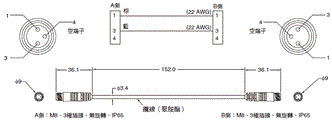

插頭轉換纜線（M8、3極）
使用在連接兩個雙纜線型安全踏墊UM[][]A-[]-[]-2型插座時。
UMA-CBL-3PMM-M8-0.15M型

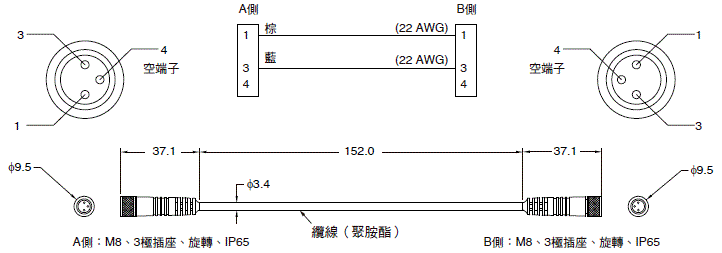

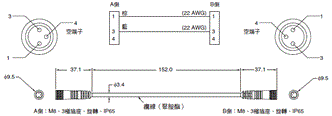

插座轉換纜線（M8、3極）
使用在連接兩個雙纜線型安全踏墊UM[][]A-[]-[]-2型插頭時。
UMA-CBL-3PFF-M8-0.15M型
外框

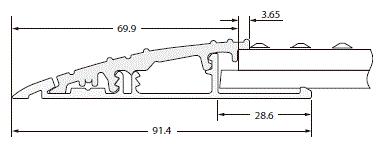

附PVC外蓋的外框
UMRT[]

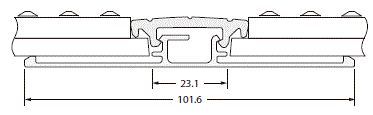

接合外框
UMJS[]

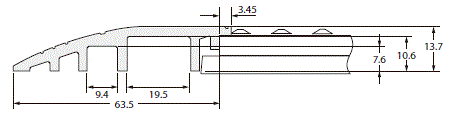

鋁質外框
UMAL

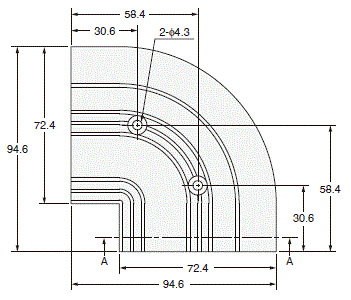

外向轉角
UMOC
內向轉角
UMIC
更新日期 2017年10月11日
