NX701-1[]20

NX系列資料庫連接CPU模組

NX701-1[]20

無需特殊模組、軟體及中介軟體,直接連結資料庫

(單位:mm)

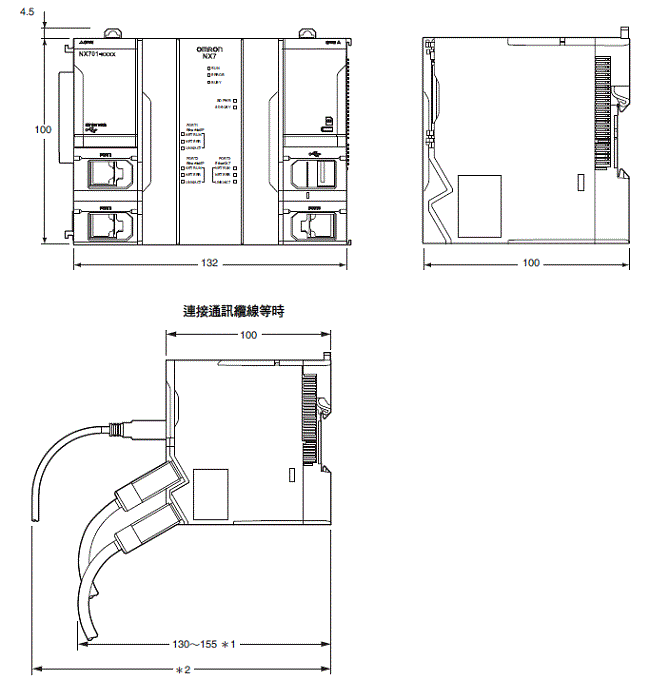

CPU 模組

NX701-[][][][]

NX701-1[]20 外觀尺寸 2

*1. 模組背面至通訊纜線的尺寸 130mm:接頭使用MPS588-C時 155mm:接頭使用XS6G-T421-1型時

*2. 尺寸會依市售的USB線規格而有不同。請確認所使用的 USB線規格。

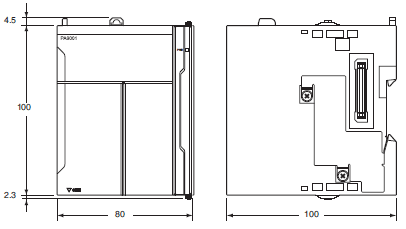

電源模組

NX-PA9001

NX701-1[]20 外觀尺寸 4

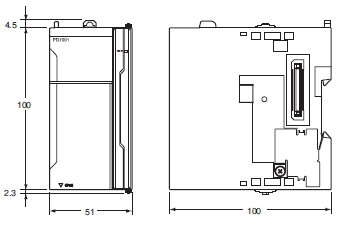

NX-PD7001

NX701-1[]20 外觀尺寸 5

端蓋 (CPU模組附屬品)

NX-END01

NX701-1[]20 外觀尺寸 7
