多重感測技術
E8PC
IoT液體壓力感測器
透過同時監控 「壓力＋溫度」發現冷卻水 和作動油的異常徵兆
更新日期 2018年9月6日
預防油壓異常引起的沖壓不良和加工不良

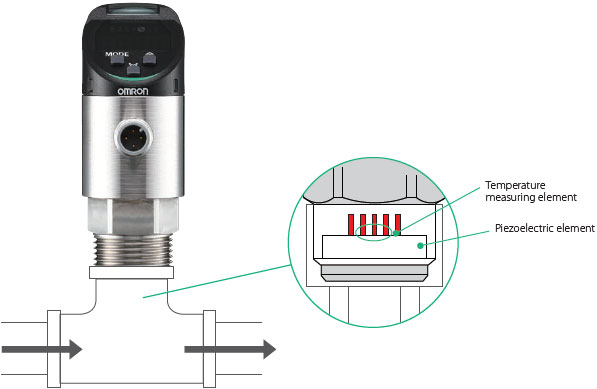

[壓力] 採用壓電元件。檢測面的材質為高硬度陶瓷，因此亦具有高耐 壓性。
[溫度] 以溫度測量元件測量傳導壓電元件的液體溫度。 使用獨自的演算法，推算出更正確的溫度。

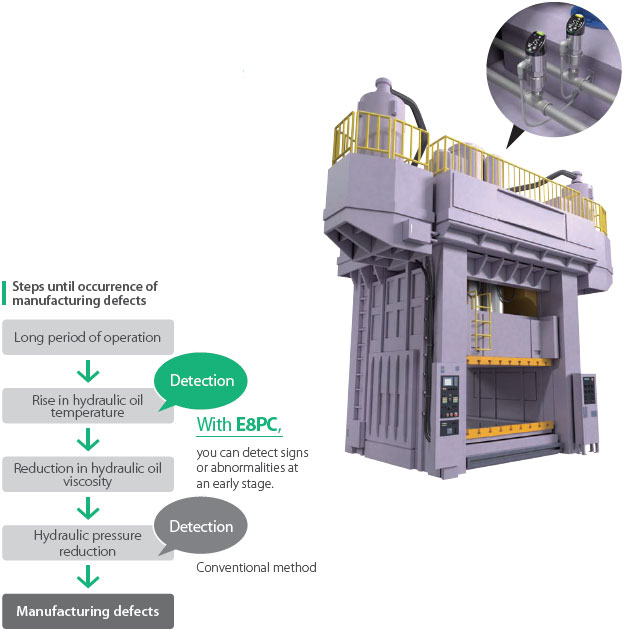

沖壓機
過去的課題
［作動油溫度上升導致沖壓品質不良］
• 溫度上升導致作動油黏度下降。
• 油壓下降導致沖壓品質良莠不齊。
• 只監控壓力無法發現溫度上升問題。
OMRON的建議
掌握沖壓機的油壓下降徵兆， 避免製品不良。
可藉由監控溫度，發現作動油黏度下降的異常徵兆。不 必仰賴維修技師的經驗與直覺，於同一處同時監控溫度 與壓力，即可定量化溫度與油壓的適當範圍。

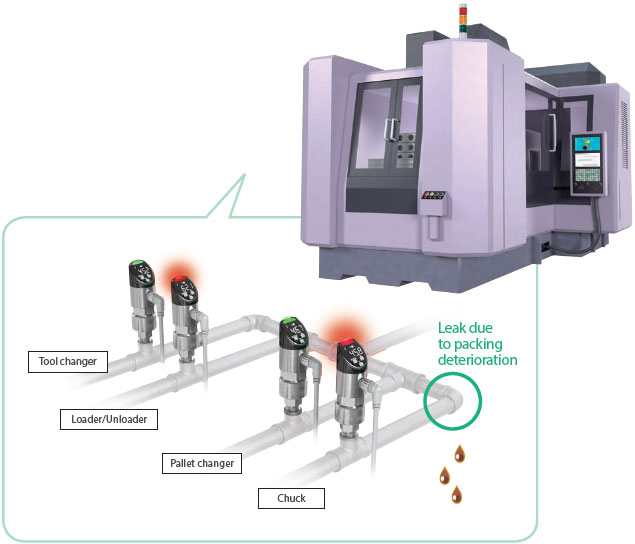

加工中心機
過去的課題
［作動油漏油導致刀具夾持力下降］
• 刀具反覆多次交換的過程中，作動油溫度上升。
• 配管墊圈劣化，導致作動油漏油。
• 油壓下降導致加工品質下降。
• 油壓系統分散於數個配管，需費時尋找墊圈劣化部位。
OMRON的建議
可發現作動油溫度上升 導致作動油漏油的徵兆

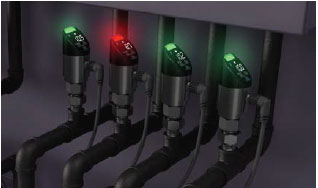

透過監控作動油溫度變化，可掌握造成墊圈劣 化的溫度上升幅度。 於多個配管上安裝感測器，可透過本體的LED 顯示，立即得知哪個配管發生何種異常徵兆。
輕鬆監控冷卻水或作動油的狀態變化

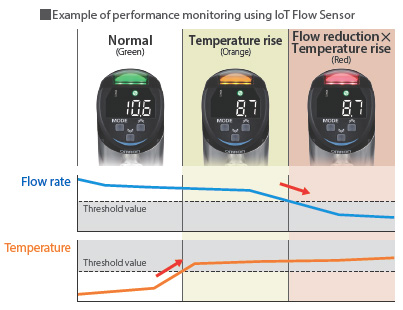

可了解異常原因的 多重感測顯示 [專利申請中]

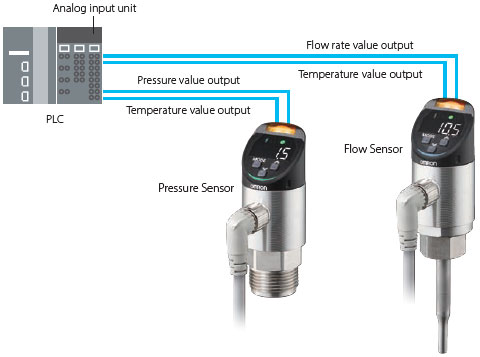

同時確認「流量＋溫度」「壓力＋溫度」再行判斷。透過IO– Link可輸出資料至PLC，易於異常狀態發生前進行維護。指示 燈顏色有3種模式，包含不亮燈則有4種模式可供設定。

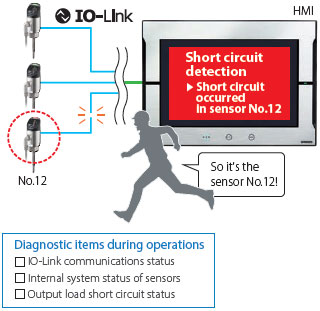

亦能了解感測器狀態自我診斷輸出
感測器會自我診斷檢測本身狀態，當連接錯誤或出現引起異常的 徵兆時會主動通知。

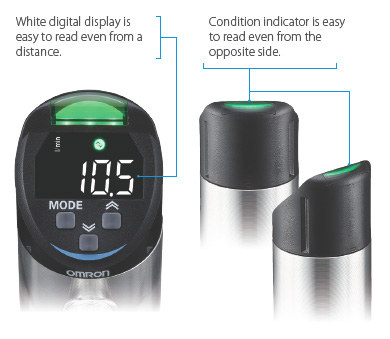

清晰可見高亮度LED顯示
搭載高亮度LED，即使感測器位於深處或暗處亦清晰可見。

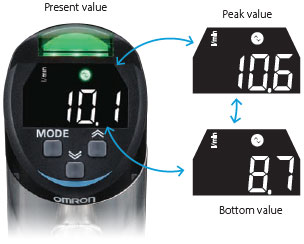

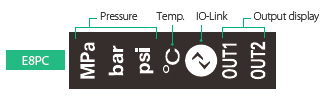

簡單易懂單位別顯示
轉換顯示物理量單位。
因應安裝位置調整角度
可調整角度330°
鎖緊轉接頭後，可將顯示部調整至易於查看 的角度。

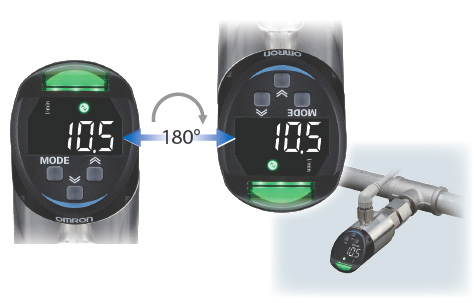

可180°反轉顯示
可反轉180°顯示。
適用於任何環境

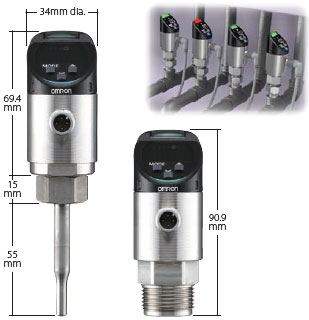

輕巧省空間
亦可安裝於大量配管並列的狹窄空間。
直接設定
可透過本體按鍵快速設定。 設定後可利用按鍵上鎖功能防止誤觸。
浸潤部位材質具高耐久性

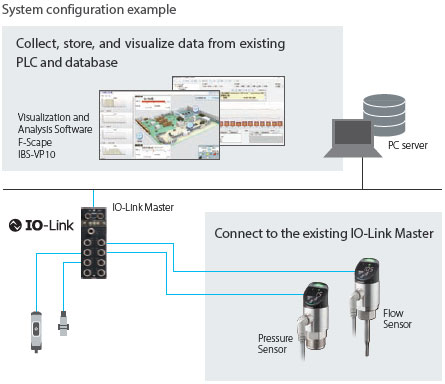

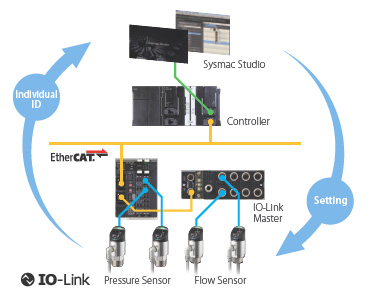

從上位主機批次設定
維護保養時，必須以初次安裝時相同的條件設定。使用IO– Link功能即可從上位主機批次設定。在不影響製造品質的前提 下，可用數值化管理熟練的技術人員每天進行的調整。
易於清潔的構造
定期檢查時可輕鬆自配管拆 卸且易於清潔的構造。

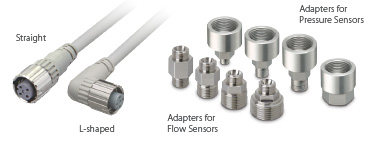

多樣式電纜、轉接頭零件（選購）＊
＊ 請使用本公司的專用轉接頭。另外，若預期壓力感測器會承受有過大的脈衝或衝擊壓力， 建議安裝節流閥（選購）。
