D4BS
安全門開關
打開工作機器的防護門時，請以專用的 操作鑰匙直接開路，並將控制迴路遮斷
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2024年12月5日

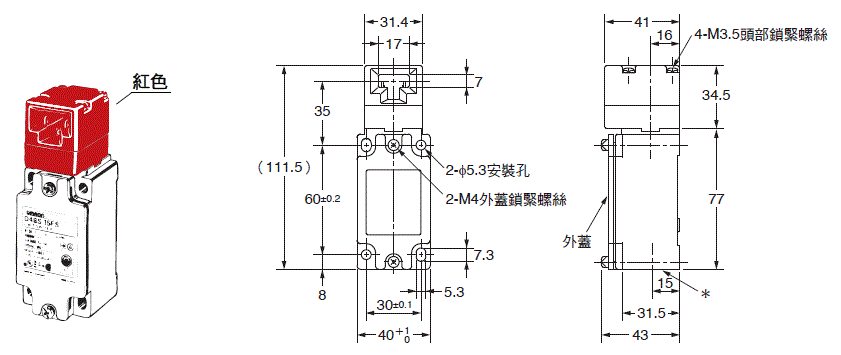

單導管型
D4BS-1[]FS型
D4BS-2
[]FS型
D4BS-4
[]FS型
|
型號
動作特性 |
D4BS-1[]FS
D4BS-2[]FS D4BS-4[]FS |
|---|---|
| 操作鑰匙插入力
操作鑰匙拔出力 |
最大19.61N
最大19.61N |
| 動作前移動(PT) | 10±5mm |
| 整體移動(TT) | 最小 23mm |
| 直接開路動作力
至直接開路動作為止的動作 |
最小 19.61N
最小 20mm |
註1. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
2. 2NC的接點閉路、開路動作的同步性有所差異，使用時請先確認。
＊導管尺寸
D4BS-1[]FS型：Pg13.5
D4BS-2[]FS型：G1/2
D4BS-4[]FS型：M20

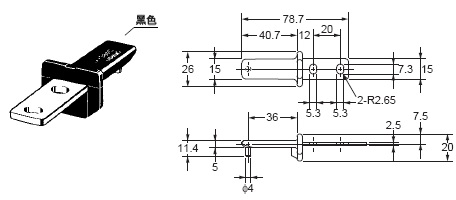

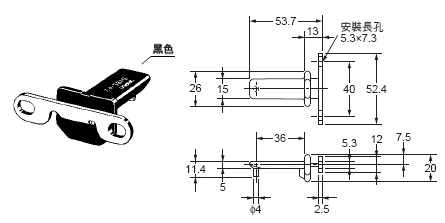

操作鑰匙
D4BS-K1型
D4BS-K2型
D4BS-K3型

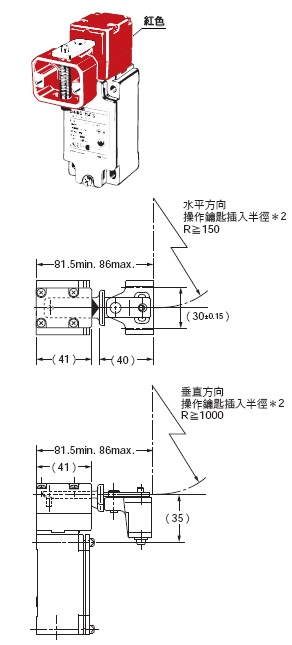

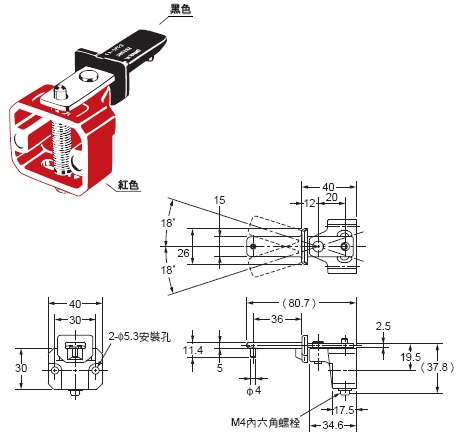

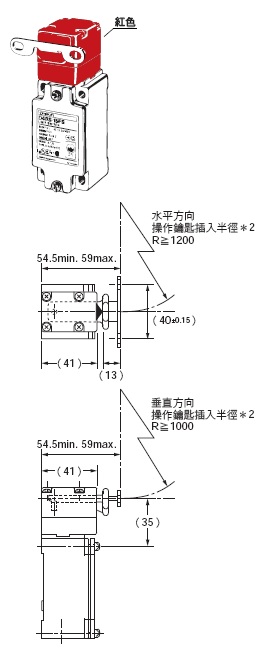

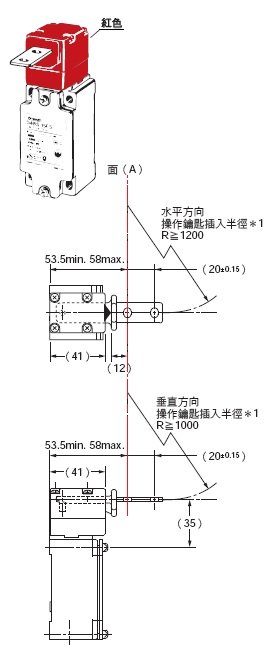

操作鑰匙安裝時
D4BS型＋D4BS-K1型
D4BS型＋D4BS-K2型
D4BS型＋D4BS-K3型
註. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
＊1. 此處的插入半徑值為操作鑰匙旋轉中心點位於圖中面(A)時的數值。
＊2. 此處的插入半徑值為操作鑰匙旋轉中心點位於安裝面上的數值。
