J7TC Series

Thermal overload relay

J7TC Series

Motor Protection from Overload and Phase -loss by Combination with J7KC for up to 2.2 kW (240 VAC) *, 5.5 kW (440 VAC) * Based on JIS C 8201-4-1

(單位:mm)

Main unit

J7TC

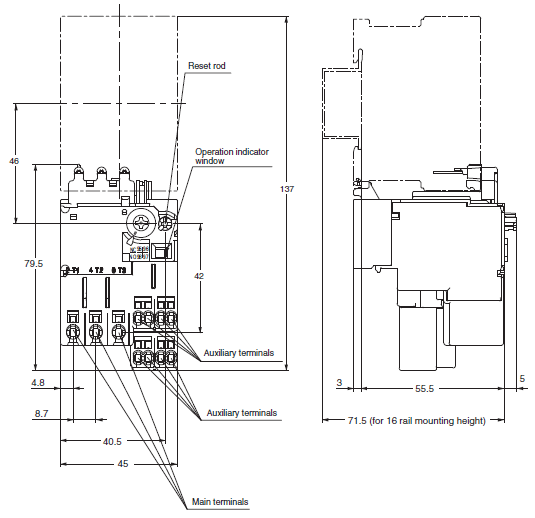

J7TC Series 外觀尺寸 1

Options (order separately)

Insulation stop

For main circuit
J77KC-T

For auxiliary circuit
J77KC-K

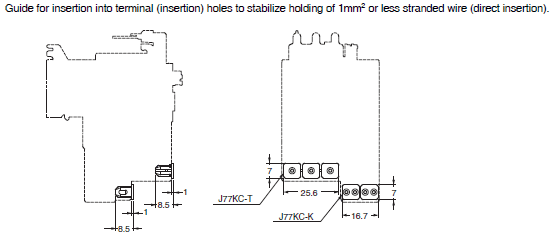

J7TC Series 外觀尺寸 3

Removal tool

J78KC

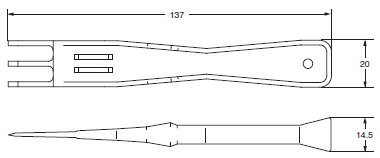

J7TC Series 外觀尺寸 4

DIN Rails (Order Separately)

Mounting Rail

PFP-100N
PFP-50N

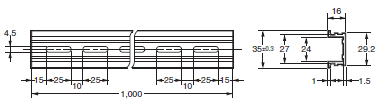

J7TC Series 外觀尺寸 6

Mounting Rail

PFP-100N2

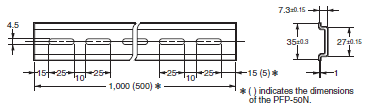

J7TC Series 外觀尺寸 7

End Plate

PFP-M

J7TC Series 外觀尺寸 8

Spacer

PFP-S

J7TC Series 外觀尺寸 9
