產品資訊TOP
規格選型
MicroHAWK F430-F
| 外觀 | 種類 | 型號 |
|---|---|---|
 |
L形支架（角度可調整） | V430-AM0 |
 |
¼-20 相機固定座 | V430-AM1 |
 |
4” (102 mm) 相機固定架 | V430-AM2 |
 |
APG 相機接環（可朝上下左右移動） | V430-AM3 |
 |
絕緣底座組（內附尼龍製螺絲與墊圈） | V430-AM4 |
 |
MS-4 / MINI至V/F4XX-F轉接板 | V430-AM5 |
 |
智慧環形燈至V/F4XX-F安裝支架 | V430-AM6 |
 |
QX / Vision HAWK至V/F4XX-F轉接板 | V430-AM7 |
MicroHAWK F430-F / F420-F / F330-F / F320-F
智慧型攝影機
世界上最小的全整合視覺系統。
更新日期 2024年9月10日
MicroHAWK F430-F
安裝金具
標準照明用 光學選購品
| 外觀 | 種類 | 型號 |
|---|---|---|
 |
替換用前蓋 | V430-AF10 * |
 |
擴散板 | V430-AF11 * |
 |
偏光板 | V430-AF12 * |
 |
直角鏡 | V430-AF3 |
 |
釔鋁石榴石濾波器 | V430-AF4 |
 |
靜電安全窗 | V430-AF5 |
 |
紅光濾波器 | V430-AF6 |
 |
藍光濾波器 | V430-AF7 |
*註：在本資料表中， V430-AF10、AF11和AF12用於MicroHAWK V/F4X0-FXXXXXXX-XXX相機。上一代的MicroHAWK V430-FXXXXXXX讀碼器，使用零件號碼V430-AF0、AF1和AF2。請根據您的相機零件號格式從表中選擇正確的配件。
| 附件 | 先前的V430-FXXXXXXX讀碼器 | 全新的V/F4X0-FXXXXXXX-XXX
讀碼器和智慧型相機 |
|---|---|---|
| 前窗安裝套件 | V430-AF0 | V430-AF10 |
| 擴散板安裝套件 | V430-AF1 | V430-AF11 |
| 偏振片安裝套件 | V430-AF2 | V430-AF12 |
其他光學選購品
| 產品 | 外觀 | 種類 | 型號 |
|---|---|---|---|
V430-F 視窗套件
 |
 |
前窗安裝套件 | V430-AF0R |
 |
擴散板安裝套件 | V430-AF1R | |
 |
偏振片安裝套件 | V430-AF2R |
環型照明用 光源選購品
| 產品 | 外觀 | 種類 | 型號 |
|---|---|---|---|
V430-F 環形燈套件
 |
 |
紅色LED（環型照明用） | V430-ALRR |
| 白色LED（環型照明用） | V430-ALWR | ||
| 藍色LED（環型照明用） | V430-ALBR | ||
| 紅外線LED（環型照明用） | V430-ALIR |
其他照明選購品
| 外觀 | 種類 | 型號 |
|---|---|---|
 |
紅燈-安裝套件 | V430-ALR |
| 白燈-安裝套件 | V430-ALW | |
| 藍燈-安裝套件 | V430-ALB | |
| 紅外線燈- 安裝套件 | V430-ALI |

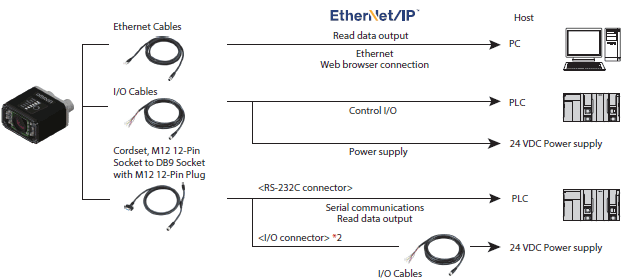

接線選項
| 圖形
參照 |
形狀 | 類別 | 長度/規格 | 型號 |
|---|---|---|---|---|
| 2 |  |
乙太網路通訊電纜- 直線型接插件
相機上M12 插頭至RJ45 連接器 |
1 公尺 | V430-WE-1M |
| 3 公尺 | V430-WE-3M | |||
| 5 公尺 | V430-WE-5M | |||
 |

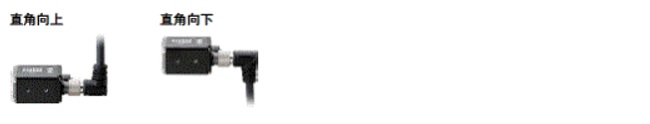

乙太網路通訊電纜- 直角M12連接器*
相機上M12插頭至RJ45 |
3 公尺 -
直角向上* |
V430-WELU-3M | |
| 3 公尺 -
直角向下* |
V430-WELD-3M | |||
| 3 |  |
相機至QX-1 互聯電纜
M12 插座至M12 插頭 QX-1用作公共端IO訊號與電源的 介面模組 |
1 公尺 | V430-WQ-1M |
| M12 插座至M12 插頭，附電源濾波器 | 300 mm | V430-WQF-1M | ||
| 相機至QX-1 互聯電纜
M12 插座至M12 插頭 QX-1用作公共端IO訊號與電源的 介面模組 |
3 公尺 | V430-WQ-3M | ||
| 5 公尺 | V430-WQ-5M | |||
| 4 |  |
QX-1互連模組- 電源，觸發器，
智慧照明控制接口 |
98-000103-02 | |
| 5 |  |
QX-1光電感測器， M12 4針插頭，
NPN |
2 公尺 -
入光時ON/ 遮光時ON |
99-9000016-01 |
 |
適用於任意觸發器源或光電感測器的
QX-1支援現場接線的M12 4針插頭 |
螺絲式
端子台 |
98-9000239-01 | |
| 6 |  |
電源，100-240VAC，+24VDC，
M12 12針插座 |
1 公尺
美式/歐式插頭 |
97-000012-01 |
| 7 |  |
QX-1 M12 至智慧照明電源和閃光燈
控制電纜QX-1上的M12插頭至燈上的 5針插座 |
3 公尺 -
連續功率 |
61-000204-01 |
| 3 公尺-
閃光燈控制 |
61-000218-01 | |||
| 8 |  |
歐姆龍Microscan智慧照明系列 | 電源和閃光燈
燈控制整合 模組 |
請參閱歐姆龍
Microscan智慧型 照明產品- 環形燈、 散射同軸光源、 大面積照明 |
* 直角電纜。

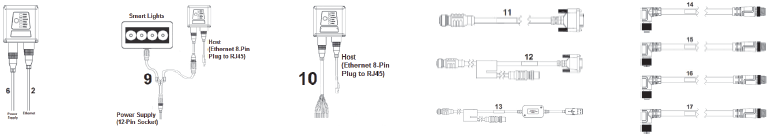

備選接線選購品
| 圖形
參照 |
外觀 | 類別 | 長度/規格 | 型號 |
|---|---|---|---|---|
| 9 |  |
Y型電纜，相機/電源和智慧照明電源
(持續開啟) |
1 公尺 | 61-9000135-01 |
| Y型電纜，相機/電源和智慧照明閃光燈
燈控制 |
1 公尺 | 61-9000137-01 | ||
| 10 |  |
M12至跨線電纜，直線型電源，IO，
RS-232，USB |
3 公尺 | V430-W8-3M |
| M12至跨線電纜，附電源濾波器 | V430-W8F-3M | |||
| M12至跨線電纜，直線型電源，IO，
RS-232，USB |
5 公尺 | V430-W8-5M | ||
| M12至跨線電纜，附電源濾波器 | V430-W8F-5M | |||
 |
M12至跨線電纜，直線型電源，IO，
RS-232，USB |
3 公尺-
直角向上 |
V430-W8LU-3M | |
| M12至跨線電纜，附電源濾波器 | V430-W8LUF-3M | |||
| M12至跨線電纜，直線型電源，IO，
RS-232，USB |
3 公尺-
直角向下 |
V430-W8LD-3M | ||
| M12至跨線電纜，附電源濾波器 | V430-W8LDF-3M | |||
| 11 |  |
M12至RS-232接口 | 1 公尺 | V430-WR-1M |
| 3 公尺 | V430-WR-3M | |||
| 12 |  |
相機至QX-1連網電纜，附RS-232
接口 |
2.7 公尺 | V430-WQR-3M |
| 13 |  |
相機至QX-1連網電纜，附USB鍵盤
楔接口 |
2.7 公尺 | V430-WQK-3M |
| 14 |  |
M12 12孔插頭至 M12 12孔插座,
直角 |
3 公尺 | 61-000148-03 |
| 15 |  |
M12 12孔插頭至 M12 12孔插座,
直角, 替代鍵 |
3 公尺 | 61-000148-04 |
| 16 |  |
M12 12孔插頭至 M12 12孔插座,
直角 |
1 公尺 | 61-000162-03 |
| 17 |  |
M12 12孔插頭至 M12 12孔插座,
直角, 替代鍵 |
1 公尺 | 61-000162-04 |
條碼檢驗選購品
| 外觀 | 種類 | 型號 |
|---|---|---|
 |
附有NIST可追蹤測定報告的AutoVISION檢驗校準卡 |
98-000265-01 |
| AutoVISION檢驗校準卡 | 98-000265-02 |

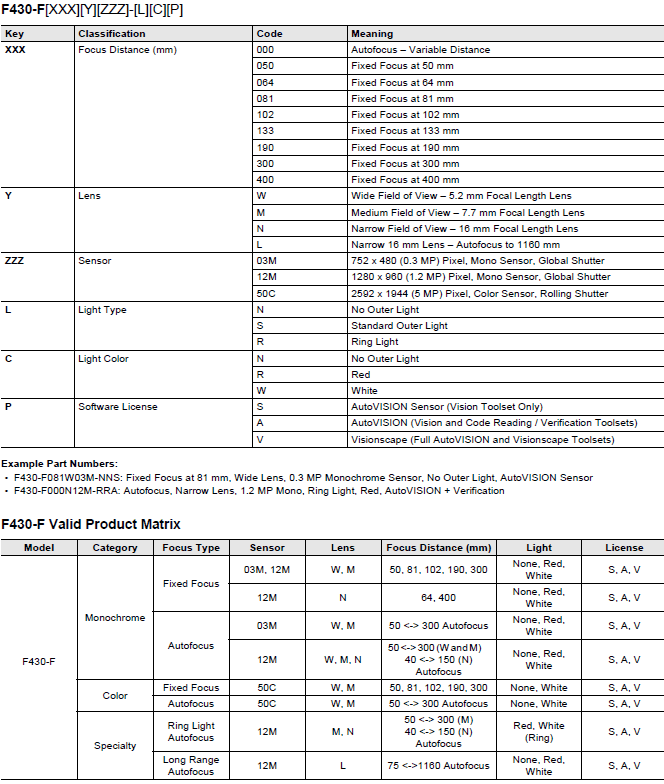

F430-F 零件編號結構
定義產品零件編號時，請參考此說明。請注意，並非所有參數的組合都是有效的。例如，彩色相機僅提供白色光源，400mm固定焦距僅適用於超高清鏡頭。訂購時，請僅使用訂購資訊部分中的有效零件編號。

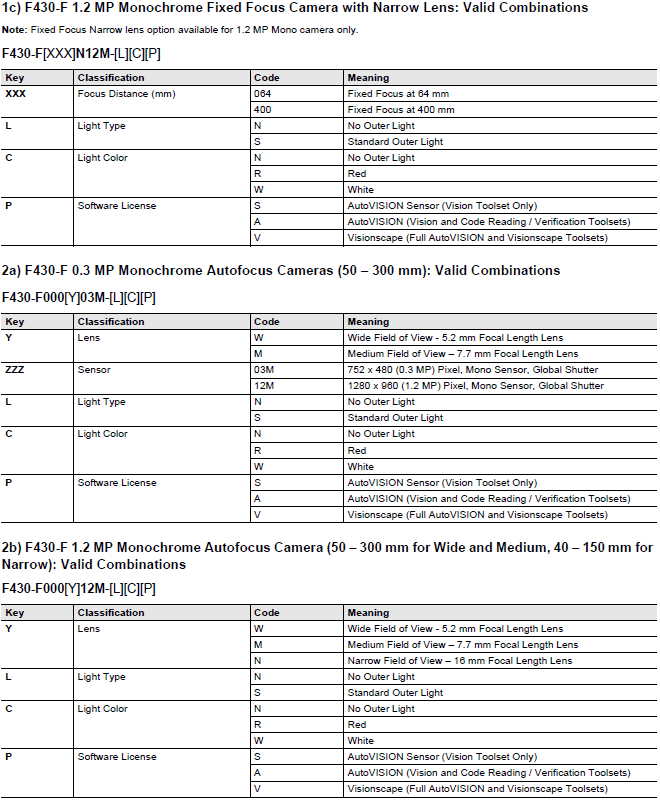

F430-F 訂購資訊
類別:
1. 固定焦距相機

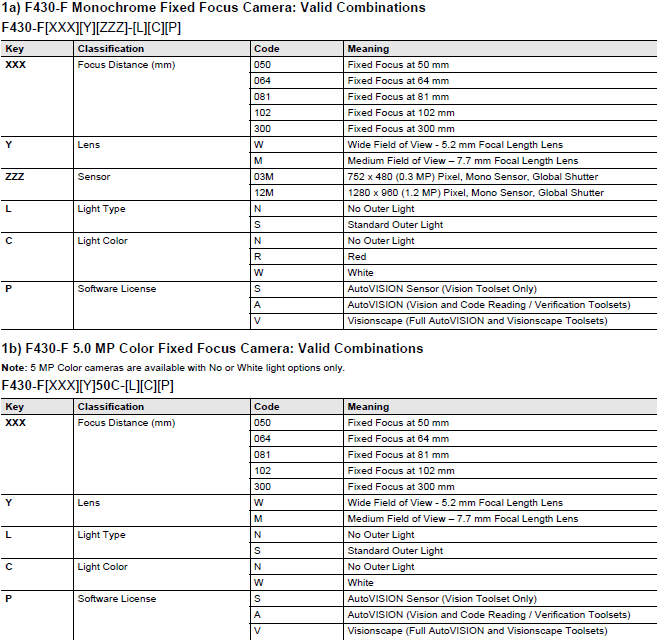

a.) F430-F 黑白固定焦距相機
b.) F430-F 彩色固定焦距相機
c.) F430-F 120萬像素窄角鏡頭黑白固定焦距相機
2. 自動對焦相機
a.) F430-F 30萬像素黑白自動對焦相機 (50 – 300 mm)
b.) F430-F 120萬像素黑白自動對焦相機 (50 – 300 mm 適用於廣角鏡頭和標準鏡頭, 40 – 150 mm 適用於窄角鏡頭)
1. 固定焦距相機
a.) F430-F 黑白固定焦距相機
b.) F430-F 彩色固定焦距相機
c.) F430-F 120萬像素窄角鏡頭黑白固定焦距相機
2. 自動對焦相機
a.) F430-F 30萬像素黑白自動對焦相機 (50 – 300 mm)
b.) F430-F 120萬像素黑白自動對焦相機 (50 – 300 mm 適用於廣角鏡頭和標準鏡頭, 40 – 150 mm 適用於窄角鏡頭)

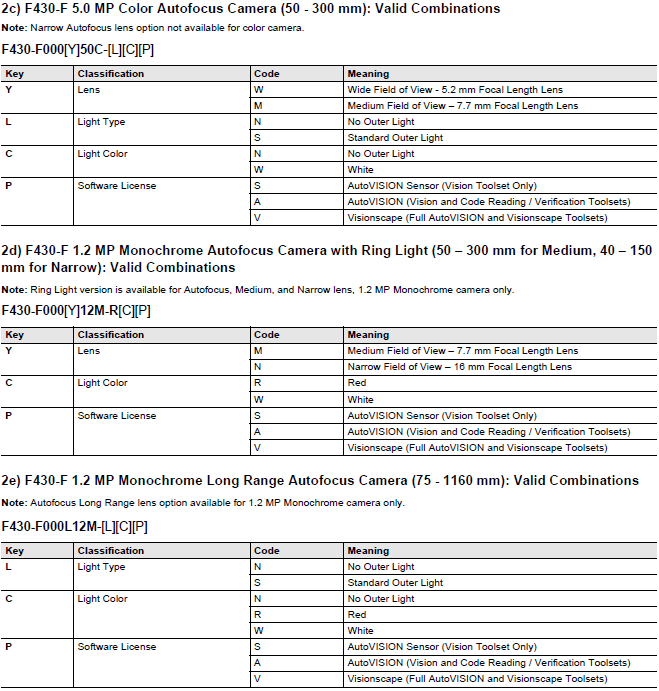

c.) F430-F 彩色自動對焦相機 (50 - 300 mm)
d.) F430-F 120萬像素黑白自動對焦相機，配有環形燈光(中距鏡頭焦距範圍為 50 至 300mm, 窄距鏡頭焦距範圍為 40 至 150mm)
e.) F430-F 120萬像素長距離黑白自動對焦相機 (75 - 1160 mm)
d.) F430-F 120萬像素黑白自動對焦相機，配有環形燈光(中距鏡頭焦距範圍為 50 至 300mm, 窄距鏡頭焦距範圍為 40 至 150mm)
e.) F430-F 120萬像素長距離黑白自動對焦相機 (75 - 1160 mm)
MicroHAWK F420-F
安裝選購品
| 外觀 | 種類 | 型號 |
|---|---|---|
|
L型支架角度可調式安裝套件 | V430-AM0 |
|
¼-20相機安裝座套件 | V430-AM1 |
|
4” (102 mm) RAM Mount支架 | V430-AM2 |
|
APG 雲台相機架 | V430-AM3 |
|
尼龍螺絲和墊圈電氣隔離安裝套件 | V430-AM4 |
|
MS-4 / MINI至V/F4XX-F轉接板 | V430-AM5 |
|
智慧環形燈至V/F4XX-F安裝支架 | V430-AM6 |
|
QX / Vision HAWK至V/F4XX-F轉接板 | V430-AM7 |
光學選購品
| 外觀 | 種類 | 型號 |
|---|---|---|
|
前窗- 安裝套件 | V430-AF10 * |
|
擴散板- 安裝套件 | V430-AF11 * |
|
偏振片-安裝套件 | V430-AF12 * |
|
直角鏡- 安裝套件 | V430-AF3 |
|
釔鋁石榴石濾波器- 安裝套件 | V430-AF4 |
|
靜電安全窗- 安裝套件 | V430-AF5 |
|
紅光濾波器- 安裝套件 | V430-AF6 |
|
藍光濾波器- 安裝套件 | V430-AF7 |
*註：在本資料表中， V430-AF10、AF11和AF12用於MicroHAWK V/F4X0-FXXXXXXX-XXX相機。上一代的MicroHAWK V430-FXXXXXXX讀碼器，使用零件號碼V430-AF0、AF1和AF2。請根據您的相機零件號格式從表中選擇正確的配件。
| 附件 | 之前的V430-FXXXXXXX讀碼器 | 全新的V/F4X0-FXXXXXXX-XXX
讀碼器和智慧型相機 |
|---|---|---|
| 前窗安裝套件 | V430-AF0 | V430-AF10 |
| 擴散板安裝套件 | V430-AF1 | V430-AF11 |
| 偏振片安裝套件 | V430-AF2 | V430-AF12 |
其他照明選購品
| 外觀 | 種類 | 型號 |
|---|---|---|
|
紅燈- 安裝套件 | V430-ALR |
| 白燈- 安裝套件 | V430-ALW | |
| 藍燈- 安裝套件 | V430-ALB | |
| 紅外線燈- 安裝套件 | V430-ALI |
接線選購品
| 圖形
參照 |
外觀 | 類別 | 長度/
規格 |
型號 |
|---|---|---|---|---|
| 2 |  |
USB 連接埠電纜 | 1 公尺 | V420-WUB-1M |
 |
電纜- USB 接口，附外部電源輸入 | 1 公尺 | V420-WUX-1M | |
| 電源 | 2 公尺 | 97-9000006-01 | ||
| 套件- 電纜和電源 | V420-AC1 | |||
 |
電纜- RS-232介面(DB-15)和外部電源輸入 | 1 公尺 | V420-WRX-1M | |
| 電源 | 2 公尺 | 97-9000006-01 | ||
| 套件- 電纜和電源 | V420-AC0 | |||
 |
電纜- USB， IO和電源接口 | 1 公尺 | V420-WU8X-1M | |
| 電源 | 2 公尺 | 97-000011-02 | ||
| 套件- 電纜和電源 | V420-AC2 | |||
 |
電纜- RS-232， USB， IO和電源接口 | 1 公尺 | V420-WRU8X-1M | |
| 電源 | 2 公尺 | 97-000011-02 |
條碼檢驗選購品
| 外觀 | 種類 | 型號 |
|---|---|---|
|
附NIST可追溯測量報告的AutoVISION驗證校正卡 | 98-000265-01 |
| AutoVISION驗證校準卡 | 98-000265-02 |
F420-F 零件編號結構
定義產品零件編號時，請參考此說明。請注意，並非所有參數組合都是有效的。例如，彩色相機僅提供白光，400mm固定焦距僅適用於超高清鏡頭。訂購時，請僅使用訂購資訊部分中的有效零件編號。

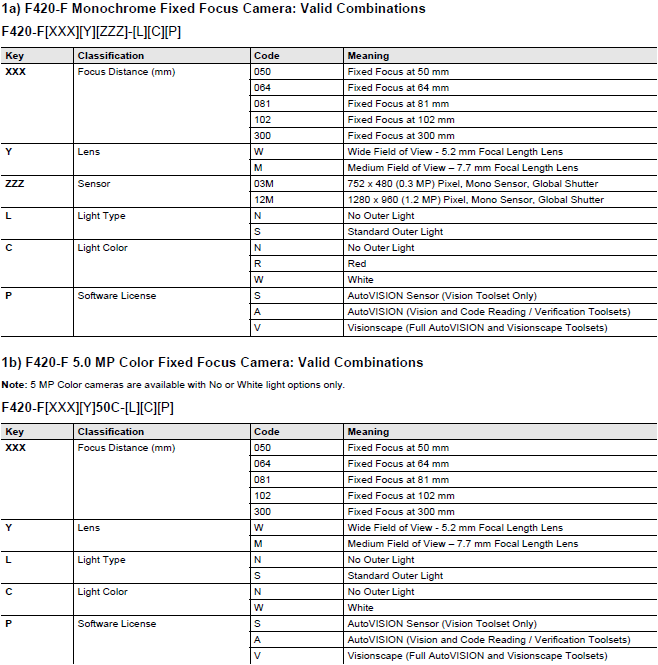

F420-F 訂購資訊
類別:
1. 固定焦距相機
a.) F420-F 黑白固定焦距相機
b.) F420-F 彩色固定焦距相機
c.) F420-F 120萬像素窄角鏡頭黑白固定焦距相機
2. 自動對焦相機
a.) F420-F 30萬像素黑白自動對焦相機 (50 – 300 mm)
b.) F420-F 120萬像素黑白自動對焦相機 (50 – 300 mm 適用於廣角鏡頭和標準鏡頭, 40 – 150 mm 適用於窄角鏡頭)

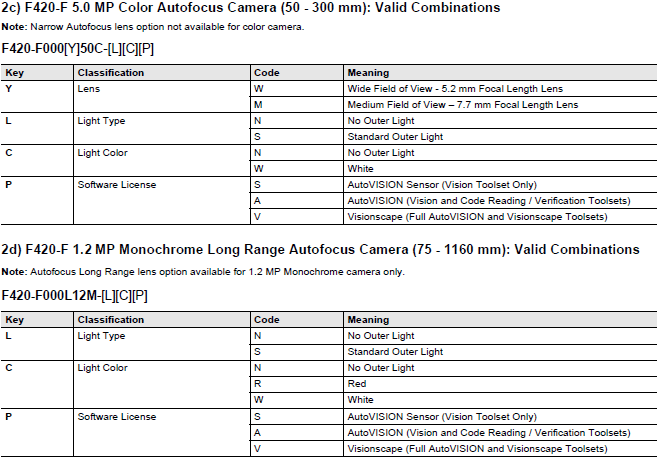

c.) F420-F 彩色自動對焦相機 (50 - 300 mm)
d.) F420-F 120萬像素長距離黑白自動對焦相機 (75 - 1160 mm)
1. 固定焦距相機
a.) F420-F 黑白固定焦距相機
b.) F420-F 彩色固定焦距相機
c.) F420-F 120萬像素窄角鏡頭黑白固定焦距相機
2. 自動對焦相機
a.) F420-F 30萬像素黑白自動對焦相機 (50 – 300 mm)
b.) F420-F 120萬像素黑白自動對焦相機 (50 – 300 mm 適用於廣角鏡頭和標準鏡頭, 40 – 150 mm 適用於窄角鏡頭)
c.) F420-F 彩色自動對焦相機 (50 - 300 mm)
d.) F420-F 120萬像素長距離黑白自動對焦相機 (75 - 1160 mm)
MicroHAWK F330-F
光學選購品
| 外觀 | 種類 | 型號 |
|---|---|---|
 |
擴散器套件 - 即剝即貼配件。單位外部。 | V330-AF1 |
 |
偏光鏡套件 - 即剝即貼配件。單位外部。 | V330-AF2 |
直接接線選購品
| 外觀 | 種類 | 長度 | 型號 |
|---|---|---|---|
 |
乙太網路供電 (PoE) 單埠
供電器 |
N/A | V330-AP1 |
 |
標準乙太網路電纜，櫃內使用；
兩端標準RJ45連接器； 綠色 |
1 公尺 | XS6W-5PUR8SS100CM-G |
| 3 公尺 | XS6W-5PUR8SS300CM-G | ||
| 5 公尺 | XS6W-5PUR8SS500CM-G | ||
| 10 公尺 | XS6W-5PUR8SS1000CM-G | ||
| 15 公尺 | XS6W-5PUR8SS1500CM-G | ||
 |
標準乙太網路線，櫃外使用；
兩端都有堅固的 RJ45 連接器； 淺藍色 |
1 公尺 | XS5W-T421-CMD-K |
| 3 公尺 | XS5W-T421-EMD-K | ||
| 5 公尺 | XS5W-T421-GMD-K | ||
| 10 公尺 | XS5W-T421-JMD-K | ||
| 15 公尺 | XS5W-T421-KMD-K | ||
 |
適用於機器人和電纜槽使用的高柔性乙太網線;
兩端都有堅固的 RJ45 連接器； 淺藍色 |
1 公尺 | XS5W-T421-CMD-KR |
| 3 公尺 | XS5W-T421-EMD-KR | ||
| 5 公尺 | XS5W-T421-GMD-KR | ||
| 10 公尺 | XS5W-T421-JMD-KR | ||
| 15 公尺 | XS5W-T421-KMD-KR |
條碼檢驗選購品
| 外觀 | 種類 | 型號 |
|---|---|---|
|
附有NIST可追蹤測定報告的AutoVISION檢驗校準卡 | 98-000265-01 |
| AutoVISION檢驗校準卡 | 98-000265-02 |

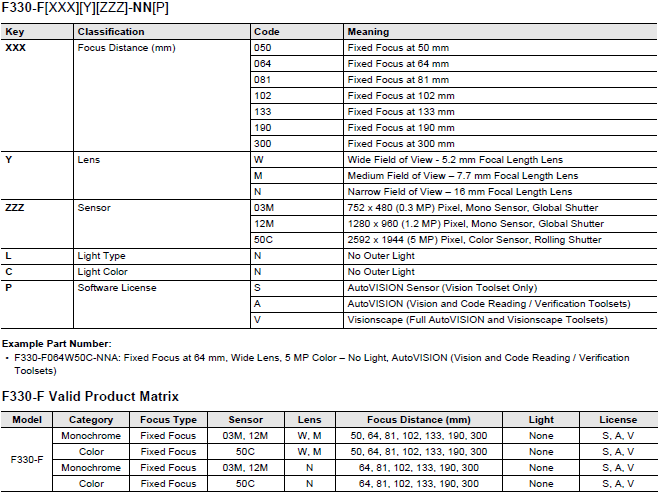

F330-F 零件編號結構
定義產品零件編號時，請參考此說明。請注意，並非所有參數組合都是有效的。例如，50 mm的固定焦距不適用於窄距鏡頭。訂購時，請僅使用訂購資訊部分中的有效零件編號。
F330-F 訂購資訊
類別:
1. 固定焦距相機
a) F330-F 標準鏡頭黑白和彩色固定焦距相機
b) F330-F 窄幅鏡頭黑白和彩色固定焦距相機
1. 固定焦距相機
a) F330-F 標準鏡頭黑白和彩色固定焦距相機
b) F330-F 窄幅鏡頭黑白和彩色固定焦距相機
MicroHAWK F320-F
光學選購品
| 外觀 | 種類 | 型號 |
|---|---|---|
|
擴散器套件 - 即剝即貼配件。單位外部。 | V330-AF1 |
|
偏光鏡套件 - 即剝即貼配件。單位外部。 | V330-AF2 |
直接接線選購品
| 外觀 | 種類 | 長度 | 型號 |
|---|---|---|---|
 |
RJ50 轉 RS-232 和外部電源
直通 |
2 公尺 | V320-WRX-2M |
 |
RJ50 轉 RS-232 和外部電源
直角 |
2 公尺 | V320-WRXLR-2M |
 |
V320-WRX-2M 和V320-WRXLR-2M電源 | 2 公尺 | 97-9000006-01 |
 |
RJ50 轉飛線
直通 |
3 公尺 | V320-W8-3M |
 |
RJ50 到飛線
向右直角* |
3 公尺 | V320-W8LR-3M |
使用 V420-F 附件的接線選項
| 外觀 | 類別 | 長度 | 型號 |
|---|---|---|---|
 |
適配器 V/F320-F 至所有 V420-F 電纜附件
RJ50 至 DB-15 |
1 公尺 | V320-WR-1M |
 |
適配器 V/F320-F 至所有 V420-F 電纜附件
直角向右 * RJ50 至 DB-15 |
1 公尺 | V320-WRLR-1M |
|
USB 分支電纜 | 1 公尺 | V420-WUB-1M |
|
電纜 - USB 分線，附外部電源輸入 | 1 公尺 | V420-WUX-1M |
| 電源 | 2 公尺 | 97-9000006-01 | |
| 套件 - 電纜和電源 | V420-AC1 | ||
|
電纜 - RS-232 分支 (DB-15) 和外部電源
輸入 |
1 公尺 | V420-WRX-1M |
| 電源 | 2 公尺 | 97-9000006-01 | |
| 套件 - 電纜和電源 | V420-AC0 | ||
|
電纜 - USB、IO 和電源分線 | 1 公尺 | V420-WU8X-1M |
| 電源 | 2 公尺 | 97-000011-02 | |
| 套件 - 電纜和電源 | V420-AC2 | ||
|
電纜 - RS-232、USB、IO 和電源分線 | 1 公尺 | V420-WRU8X-1M |
| 電源 | 2 公尺 | 97-000011-02 |
* 直角電纜。
條碼檢驗選購品
| 外觀 | 種類 | 型號 |
|---|---|---|
|
附有NIST可追蹤測定報告的AutoVISION檢驗校準卡 | 98-000265-01 |
| AutoVISION檢驗校準卡 | 98-000265-02 |

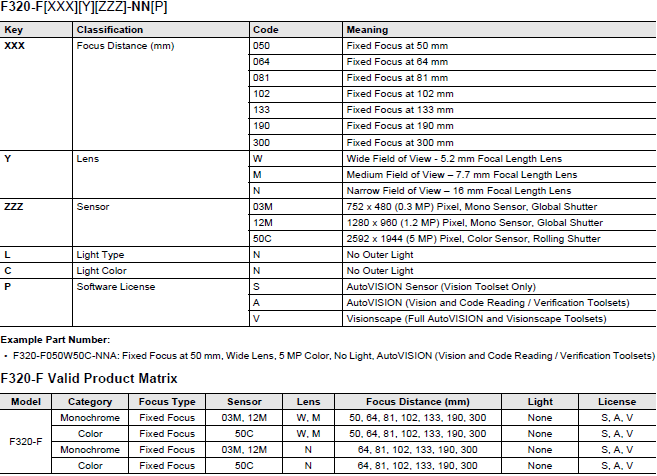

F320-F 零件編號結構
定義產品零件編號時，請參考此說明。請注意，並非所有參數組合都是有效的。例如，50 mm的固定焦距不適用於窄距鏡頭。訂購時，請僅使用訂購資訊部分中的有效零件編號。

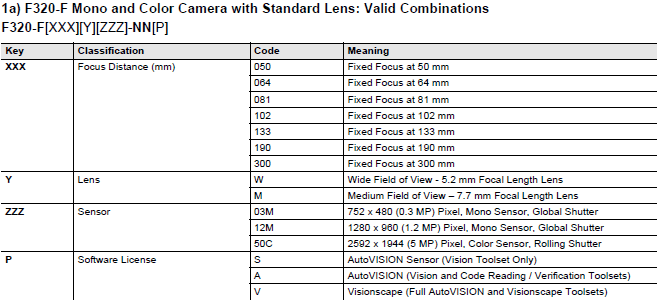

F320-F 訂購資訊
類別:
1. 固定焦距相機
a) F320-F 標準鏡頭黑白和彩色固定焦距相機

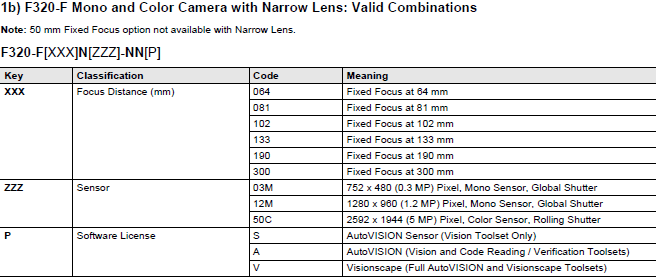

b) F320-F 窄幅鏡頭黑白和彩色固定焦距相機
1. 固定焦距相機
a) F320-F 標準鏡頭黑白和彩色固定焦距相機
b) F320-F 窄幅鏡頭黑白和彩色固定焦距相機
更新日期 2024年9月10日
