耐環境型遠程終端 NXR系列 支持EtherNet/IP™的IO-Link主站單元
更新日期 2022年9月14日
| 項目 | 規格 | |
|---|---|---|
| 保護構造 | IP67 | |
| 使用環境 | 使用環境溫度 | -10～55℃ |
| 使用環境濕度 | 25～85％ （不可結露） | |
| 使用周圍環境 | 不可有腐蝕性氣體 | |
| 保存溫度 | -25～65 ℃ | |
| 保存濕度 | 25～85％ （不可結露）
|
|
| 使用海拔高度 | 2000m以下 | |
| 污染度 | 污染度3以下：符合IEC 61010-2-201
|
|
| 耐雜訊性 | 符合IEC 61000-4-4 2kV （電源線） | |
| 過電壓類別 | 類別Ⅱ：符合IEC 61010-2-201 | |
| EMC抗干擾等級 | Zone B | |
| 耐振動 | 10～60Hz 振幅 0.35mm、60～150Hz 50m/s2
X、Y、Z 各方向80分 |
|
| 耐衝擊 | 150m/s2 3軸6方向各3次
|
|
| 耐電壓 | AC600V （已絕緣的迴路間） | |
| 絕緣阻抗 | 20MΩ以上（已絕緣的迴路間） | |
| 符合規格＊1 | cULus：Listed （UL61010-2-201）
EU：EN 61131-2、RCM KC：韓國電波法登錄 EAC IO-Link符合性 EtherNet/IP符合性 |
|
＊1. 請於本公司網站（https://www.omron.com.tw），或洽本公司業務窗口確認各型號的最新適用規格。
| 項目 | 規格 | |
|---|---|---|
| 通訊協定 | EtherNet/IP協定
• Implicit訊息（Class1） • Explicit訊息（Class3、UCMM） |
|
| 調變方式 | 基頻 | |
| 連接速度 | 10Mbps/100Mbps | |
| EtherNet物理層 | 100BASE-TX/10BASE-T （但建議使用100BASE-TX 。）＊1 | |
| 工業用交換式集線器 | 第2層交換器 | |
| 傳送媒介 | 類別5以上雙絞線纜線
（建議纜線：鋁帶與編組的雙重遮蔽隔離纜線） |
|
| 傳送距離 | 100m以內（節點與節點間、集線器與節點間） | |
| 網路拓撲結構 | 直線型、星型、樹狀型、環型 | |
| 連接台數 | • 直線型、星型
無限制 • 樹狀型 使用交換式集線器時，串接連接數無限制 • 環型 依照環型監督器的規格 |
|
| EtherNet/IP
標籤資料連結 |
連接數 | 5 *2 |
| 封包間隔（RPI） | 1～10000ms | |
| 模組容許通訊頻寬 | 4,000 pps | |
| Explicit訊息 | Class 3 （連接數） | 5＊2
（但每個發起者的最多連接數為2） |
| UCMM （非連接型） | 支援＊2 | |
| EtherNet/IP I/O連接大小 | 輸入：296 byte以下（包含IN資料、狀態、可用區域）
輸出：258 byte以下（包含OUT資料、可用區域） |
|
| 支援功能 | 支援服務 | 標籤資料連結、CIP訊息通訊、自動調整時鐘（NTP/SNTP用戶端）、
BOOTP （用戶端）、DHCP （用戶端） |
| P位址重複檢測 | 有檢測功能 | |
| 支援Run/Idle標頭 | 支援 *3 | |
| QuickConnect | 支援 | |
| DLR | 支援環型節點 | |
| 項目 | 規格 | |
|---|---|---|
| IO-Link規格 | IO-Link連接器類型 | Class A |
| 通訊協定 | IO-Link協定 | |
| 連接埠數 | 8 | |
| 傳輸速度 | COM1: 4.8 kbps
COM2: 38.4 kbps COM3: 230.4 kbps |
|
| 拓撲 | 1對1 | |
| 符合規格 | • IO-Link Interface and System Specification Version1.1.2 *1
• IO-Link Test Specification Version1.1.2 |
|
| 纜線規格 | • 纜線類型：非隔離
• 纜線長度：最大20m • 線間靜電容量：最大3nF • 迴圈電阻：最大6Ω |
|
| 模組/輸入用電源電壓 | DC24V （DC20.4～26.4V） | |
| 輸出用電源電壓 | DC24V （DC20.4～26.4V） | |
| 電源最大電流 | 9A
模組/輸入用電源與輸出用電源的合計 |
|
| 利用跨接配線來供應電源時的連接台數 | 滿足電源供應的規格時，無限制 | |
| 安裝方法 | 用M5螺絲安裝 | |
| 安裝強度 | 100 N | |
| 安裝方向與限制 | 安裝方向：6方向
限制：無 |
|
| 連接器種類 | • EtherNet/IP通訊連接器：M12 （D-coding、母接頭） ×2個
• 電源連接器：7/8吋（公接頭） ×1個、7/8吋（母接頭） ×1個 • I/O連接器：M12 （A-coding、母接頭） ×8個 |
|
| 連接器強度 | 30 N
所有連接器皆同 |
|
| 螺絲的緊固扭力 | • EtherNet/IP通訊連接器與I/O連接器（M12螺絲） ：0.5～0.6N·m
• 電源連接器（7/8吋螺絲） ：1.5～1.7N·m • 模組安裝（M5螺絲） ：1.47～1.96N·m • 旋轉開關用保護蓋（M3螺絲） ：0.4～0.6N·m • EtherNet/IP通訊連接器用防水保護蓋（M12螺絲） ：0.5～0.6N·m • 電源連接器用防水保護蓋（7/8吋螺絲） ：1.5～1.7N·m |
|
| 連接埠的最大電流 | 4A/埠
可在Pin1～Pin4上使用的電流合計 |
|
| 裝置供應電源＊2
（IO-Link模式時、 SIO （DI）模式時） |
使用的電源 | 模組/輸入用電源 |
| 額定電壓 | DC24V （DC20.4～26.4V） | |
| 最大負載電流 | 2A/針 | |
| 短路保護功能 | 有 *3 | |
| 短路檢測功能 | 有 *3 | |
| Pin4數位輸入
Pin2數位輸入 （SIO （DI）模式時） |
使用的電源 | 模組/輸入用電源 |
| 額定電壓 | DC24V （DC20.4～26.4V） | |
| 內部I/O共用線處理 | PNP | |
| 輸入電流 | • Pin2數位輸入：3.0mA （DC24V時）
• Pin4數位輸入：6.3mA （DC24V時） |
|
| ON電壓/ON電流 | • Pin2數位輸入：DC15V以上/2mA以上
• Pin4數位輸入：DC15V以上/3mA以上 |
|
| OFF電壓/OFF電流 | DC5V以下 /1mA以下 | |
| ON/OFF應答時間 | 1.0ms以下 | |
| 輸入濾波器時間 | 無濾波器、0.25ms、0.5ms、1ms （工廠出貨時設定）、2ms、4ms、8ms、16ms、
32ms、64ms、128ms、256ms |
|
| 短路保護功能 | 有＊3 | |
| 短路檢測功能 | 有＊3 | |
| Pin4數位輸出、
Pin2數位輸出 （SIO （DO）模式時） |
使用的電源 | 輸出用電源 |
| 內部I/O共用線處理 | PNP | |
| 輸出類型 | 開漏 | |
| 額定電壓 | DC24V （DC20.4～26.4V） | |
| 最大負載電流 | 2 A/針 | |
| 漏電流 | 0.1mA以下 | |
| 殘留電壓 | 1.5 V以下 | |
| ON/OFF應答時間 | 1.0 ms以下 | |
| 短路保護功能 | 有 *4 | |
| 短路檢測功能 | 有 *4 | |
| 消耗電流值 | 模組/輸入用電源 | 50 mA |
| 輸出用電源 | 100 mA | |
| 重量 | 440 g | |
| 外形尺寸 | 240 （W） ×24.2 （H） ×62 （D）［mm］ （38mm （H）：含連接器時） | |
| 絕緣方式 | 非絕緣 | |

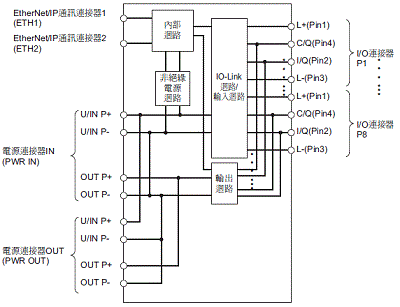

| 迴路構成 |
|
|
＊1. 本產品不支援IO-Link的PREOPERATE狀態。
＊2. 當成IO-Link裝置或不支援IO-Link的輸入機器的電源使用。透過I/O連接器，從IO-Link主站模組的模組/輸入用電源供應至這些外部連接機器。
＊3. 保護及檢測Pin1-Pin3間是否短路。
＊4. 保護及檢測Pin2-Pin3間與Pin4-Pin3間是否短路。
以下依照各系統構成，說明IO-Link主站模組與CPU模組、及支援軟體之間的版本關係。
| IO-Link主站模組 | 支援版本 | ||||
|---|---|---|---|---|---|
| 型號 | 模組
版本 |
CPU 模組
版本 |
Sysmac Studio
版本 |
Network
Configurator 版本 |
CX-ConfiguratorFDT
版本 |
| NXR-ILM08C-EIT | Ver.1.1 | Ver.1.14 | Ver.1.40 | Ver.3.69 | Ver.2.54 |
| Ver.1.0 | |||||
| IO-Link主站模組 | 支援版本 | |||||
|---|---|---|---|---|---|---|
| 型號 | 模組
版本 |
CPU 模組
版本 |
CJ1W-EIP21
模組版本 |
Sysmac Studio
版本 |
Network
Configurator 版本 |
CXConfiguratorFDT
版本 |
| NXR-ILM08C-EIT | Ver.1.1 | Ver.1.14 | Ver.2.1 | Ver.1.40 | Ver.3.69 | Ver.2.54 |
| Ver.1.0 | ||||||
| IO-Link主站模組 | 支援版本 | ||||
|---|---|---|---|---|---|
| 型號 | 模組
版本 |
CPU 模組
版本 |
CS1W-EIP21/CJ1WEIP21
模組版本 |
Network
Configurator 版本 |
CX-ConfiguratorFDT
版本 |
| NXR-ILM08C-EIT | Ver.1.1 | Ver.3.0 | Ver.2.1 | Ver.3.69 | Ver.2.54 |
| Ver.1.0 | |||||
| IO-Link主站模組 | 支援版本 | ||||
|---|---|---|---|---|---|
| 型號 | 模組
版本 |
CPU 模組
版本 |
CJ1W-EIP21模組
版本 |
Network
Configurator版本 |
CX-ConfiguratorFDT版本 |
| NXR-ILM08C-EIT | Ver.1.1 | Ver.3.0 | Ver.2.1 | Ver.3.69 | Ver.2.54 |
| Ver.1.0 | |||||
| IO-Link主站模組 | 支援版本 | ||||
|---|---|---|---|---|---|
| 型號 | 模組
版本 |
CPU 模組
版本 |
CJ1W-EIP21模組版本 | Network
Configurator版本 |
CX-ConfiguratorFDT版本 |
| NXR-ILM08C-EIT | Ver.1.1 | Ver.1.5 | Ver.2.1 | Ver.3.69 | Ver.2.54 |
| Ver.1.0 | |||||
| IO-Link 主站模組 | 支援版本 | ||||
|---|---|---|---|---|---|
| 型號 | 模組
版本 |
CPU 模組
版本 |
CJ1W-EIP21模組
版本 |
Network
Configurator版本 |
CX-ConfiguratorFDT版本 |
| NXR-ILM08C-EIT | Ver.1.1 | Ver.1.5 | Ver.2.1 | Ver.3.69 | Ver.2.54 |
| Ver.1.0 | |||||
