耐環境型遠程終端 NXR系列 IO-Link I/O集線器
![NXR-[]D166C-IL2](/Images/l_3795-18-299844-198x198.jpg)
更新日期 2022年9月14日
| 項目 | 規格 | |
|---|---|---|
| 保護構造 | IP67 | |
| 使用環境 | 使用環境溫度 | -10～55 ℃ |
| 使用環境濕度 | 25～85% （不可結露） | |
| 使用周圍環境 | 不可有腐蝕性氣體 | |
| 保存溫度 | -25～65 ℃ | |
| 保存濕度 | 25～85% （不可結露） | |
| 使用海拔高度 | 2000m以下 | |
| 污染度 | 污染度3以下：符合IEC 61010-2-201 | |
| 耐雜訊性 | 符合IEC 61000-4-4 2kV （電源線） | |
| 過電壓類別 | 類別Ⅱ：符合 IEC 61010-2-201 | |
| EMC抗干擾等級 | Zone B | |
| 耐振動 | 10～60Hz 振幅 0.35mm、60～150Hz 50m/s2
X、Y、Z各方向80分 |
|
| 耐衝擊 | 150m/s2 3軸6方向各3次 | |
| 符合規格＊1 | cULus：Listed （UL61010-2-201）
EU：EN 61131-2、RCM KC：韓國電波法登錄 EAC IO-Link符合性 |
|
＊1. 請於本公司網站（https://www.omron.com.tw），或洽本公司業務窗口確認各型號的最新適用規格。
| 型號 | 規格 | ||
|---|---|---|---|
| NXR-ID166C-IL2 | NXR-CD166C-IL2 | ||
| 種類 | 數位輸入集線器 | 數位輸出輸入可變集線器 | |
| 模組/輸入用電源電壓 | DC24V （DC20.4～26.4V） | ||
| 模組/輸入用電源消耗電流 | 40 mA 以下 | ||
| 模組/輸入用電源最大電流 | 0.84 A | ||
| 輸出用電源電壓 | --- | DC24V （DC20.4～26.4V） | |
| 輸出用電源消耗電流 | --- | 40 mA 以下 | |
| 輸出用電源最大電流 | --- | 2.0 A | |
| 外形尺寸 | 174 （W） ×24.2 （H） ×62 （D）［mm］
（37.8mm （H）：包含連接器時） |
||
| 絕緣方式 | 非絕緣 | ||
| 重量 | 280 g | ||

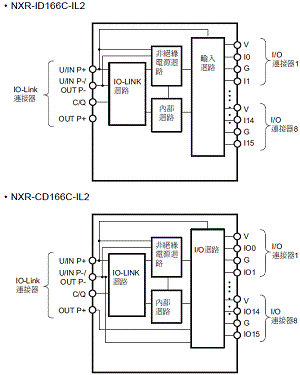

| 迴路構成 |
|
||
| IO-Link規格 | 通訊協定 | IO-Link 協定 | |
| 框架類型 | 2.6 （型號：數位輸入集線器） | 2.2 （型號：數位輸出輸入可變集線器） | |
| 傳輸速度 | COM2: 38.4 kbps | ||
| 異步式UART | |||
| 1對1 | |||
| 通訊距離 | 最長20m | ||
| 資料排列 | 高位元數在前 | ||
| 同步方式 | ISDU (Indexed Service Data Unit) | ||
| 最小週期時間 | 10 ms | ||
| 處理輸入資料大小 | 20 bytes | ||
| 處理輸出資料大小 | --- | 2 bytes | |
| M-sequence | TYPE_2_V | TYPE_2_V | |
| 供應商 ID1 | 02 Hex | 02 Hex | |
| 供應商 ID2 | 64 Hex | 64 Hex | |
| 供應商名稱 | OMRON Corporation | OMRON Corporation | |
| 供應商內文 | OMRON Corporation | OMRON Corporation | |
| 裝置 ID1 | 05 Hex | 05 Hex | |
| 裝置 ID2 | 00 Hex | 00 Hex | |
| 裝置 ID3 | 01 Hex | 02 Hex | |
| 產品名稱 | NXR-ID166C-IL2 | NXR-CD166C-IL2 | |
| 產品 ID | NXR-ID166C-IL2 | NXR-CD166C-IL2 | |
| 產品內文 | IO-Link I/O Hub | IO-Link I/O Hub | |
| 安裝規格 | 安裝方法 | 用M5螺絲安裝 | |
| 安裝強度 | 100 N | ||
| 連接器強度 | 30N
所有連接器皆同 |
||
| 連接器種類 | • IO-Link連接器：M12 （A-coding、公接頭）
• I/O 連接器：M12 （A-coding、母接頭） × 8個 |
||
| 螺絲的緊固扭力 | • IO-Link連接器與I/O連接器（M12螺絲）：0.5～0.6N·m
• 集線器安裝（M5螺絲）：1.47～1.96N·m |
||
| 安裝方向與限制 | • 安裝方向：6方向
• 限制：無 |
||
| 數位輸入 | 輸入點數 | 16點 | 0～16點（可變） |
| 內部I/O共用線處理 | PNP | ||
| ON電壓/ON電流 | DC15V以上/3mA以上（各輸入端子與G間） | ||
| OFF電壓/OFF電流 | DC5V以下/1mA以下（各輸入端子與G間） | ||
| 輸入電流 | 4.0 mA （DC24V時） | ||
| 感測器電源供應電流 | 100 mA 以下/連接埠 | ||
| ON應答時間 | 0.1 ms 以下 | ||
| OFF應答時間 | 0.2 ms 以下 | ||
| 輸入濾波器 | 0ms、0.5ms、1ms （工廠出貨時設定）、2ms、4ms、8ms、16ms、32ms、
64ms、128ms |
||
| 短路保護功能 | 有 *1 | ||
| 短路檢測功能 | 有 *1 | ||
| 斷線檢測功能 | 有 *2 | ||
| 數位輸出 | 輸出點數 | --- | 0～16點（可變） |
| 最大負載電流 | --- | 500 mA/點 | |
| OFF時的漏電流 | --- | 0.3 mA 以下 | |
| 內部I/O共用線處理 | --- | PNP | |
| ON應答時間 | --- | 0.5 ms 以下 | |
| OFF應答時間 | --- | 1.5 ms 以下 | |
| 殘留電壓 | --- | 1.2V以下
（DC0.5A、各輸出端子與G間） |
|
| 短路保護功能 | --- | 有 *3 | |
| 短路檢測功能 | --- | 有 *3 | |
| 斷線檢測功能 | --- | 有 *4 | |
＊1. 保護及檢測I/O連接器的電源（V）與電源－（G）間是否短路。
＊2. 檢測I/O連接器的電源+（V）是否斷線。
＊3. 保護及檢測Pin4―電源－（G）間與Pin2―電源－（G）間是否短路。
＊4. 檢測I/O連接器的Pin4與Pin2是否斷線。
IO-Link I/O集線器與NXR系列支援EtherNet/IP的IO-Link主站模組、支援軟體之間的版本關係如下所示。
若是以下的版本以上的組合時，便可在IO-Link I/O集線器的各模組版本上使用有支援的所有功能。
| IO-Link I/O集線器 | NXR系列支援EtherNet/IP的
IO-Link主站模組 |
支援軟體 | |
|---|---|---|---|
| 型號 | 模組版本 | NXR-ILM08C-EIT的模組版本 | CX-ConfiguratorFDT的版本 |
| NXR-ID166C-IL2 | Ver.1.0 | Ver.1.0 | Ver.2.54 |
| NXR-CD166C-IL2 | Ver.1.0 | Ver.1.0 | Ver.2.54 |
