NX-HTC

NX系列 高階溫度控制模組

NX-HTC

結合節省空間的設計和進階的溫度可控性

相關資訊

更新日期 2023年9月26日

一般共通規格

項目 規格
架構 控制盤內安裝型
接地方法 D種接地（第3類接地）
適用環境 適用環境溫度 0～55°C
適用環境濕度 10～95%RH （不可結冰結露）
適用環境氣體 不應有腐蝕性氣體
保存環境溫度 －25～+70°C （不可結冰結露）
海拔 2,000m以下
污染度 污染度2以下：符合IEC 61010-2-201規範
耐干擾性 符合IEC 61000-4-4規範、2 kV （電源線）
過電壓類別（Over-voltage
Category）		 類別II：符合IEC 61010-2-201規範
EMC耐受度等級 B區
耐振動性 符合IEC 60068-2-6規範
5～8.4 Hz、振幅3.5mm、
8.4～150Hz　加速度9.8m/s2
X、Y、Z各方向100分鐘（掃描時間10分鐘×掃描次數10次=總計100分鐘）
耐衝擊性 符合IEC 60068-2-27規範、147m/s2 X、Y、Z各方向3次
絕緣阻抗 詳情請參閱各NX模組的單一規格
耐電壓 詳情請參閱各NX模組的單一規格
適用規格＊1 cULus：Listed （UL 61010-2-201）、UL121201、EU：EN 61131-2、RCM、
KC：已註冊韓國電波法、UKCA

＊1. 各型號的最新適合規格請確認本公司網頁（http://www.omron.com.tw）或本公司業務人員。

功能一覽

功能名稱 內容 支援模組
自由運轉方式 NX匯流排的更新週期與NX模組輸出輸入更新週期非同步的I/O更新方式。 所有型號
使用通道選擇功能 此功能用於將不使用的通道的控制運算處理、異常檢測處理以及輸出處理設為無效。即使設為無效，其模組的轉換時間也不會變短。 所有型號
輸入功能 輸入種類設定 此功能可用來設定連接溫度輸入的感測器輸入（熱電偶、測溫電阻）或類比輸入（電流4～20mA／0～20mA、電壓1～5 V／0～5V／0～10 V）的輸入類型。 所有型號
設定溫度單位（°C/°F） 此功能用於設定測量值的溫度單位（℃ （攝氏）或°F （華氏））。 所有型號
設定小數點位置 利用測量值、目標值、警報值（含警報上下限值），資料型即可以INT型的參數為對象，設定小數點以下的顯示位數。若上層裝置所固定處理的內容為上述對象參數的小數點位置，則可在從其他廠牌的溫度控制模組轉換時，吸收小數點位置所發生的相關設計變更。 所有型號
冷接點補償有效／
無效設定功能		 此功能用於使用熱電偶輸入時，選擇要將已安裝於端子台之冷接點感測器為依據的冷接點補償設為有效或無效。 所有型號
溫度輸入的補正功能 補正測量值的功能。用於感測器之間有差異或與其他測量儀器的測量值不同時。補正包括1點補正與2點補正。 所有型號
輸入數位濾波器 為了除去混入測量值的雜訊成分，設定適用於一次延遲運算濾波器的時間常數的功能。 所有型號
端子環境溫度的測量功能 測量高階溫度調節模組端子周圍溫度的功能 所有型號
類比輸入設定 本功能可在使用類比輸入時，用來設定將電流／電壓的類比值作為控制內容輸入所使用的比率值。 所有型號
控制演算功能 ON/OFF控制 預先設定「目標值」，控制中的溫度達到目標值時，將控制輸出設為OFF的控制功能。 所有型號
PID控制

PID控制功能可依據比例（P）控制、積分（I）控制、微分（D）

控制的組合，反饋至設定的目標值，使其與檢測值一致。

 所有型號
加熱冷卻控制 控制加熱與冷卻的功能。 加熱冷卻控制型
的型號
開始／停止控制功能 發出溫度控制開始/停止指令的功能。 所有型號
正／逆動作 指定逆動作與正動作的功能。 所有型號
手動操作量 在PID控制時，以指定的操作量輸出的功能。 所有型號
異常時操作量 在發生感測器斷線異常時，輸出固定操作量的功能。 所有型號
操作量限制 在以PID控制計算出的操作量上加入限制並輸出的功能。 所有型號
切斷負載時操作量

所謂負載斷路就是當本品和CPU模組或通訊耦合器模組的上層裝置之間發生通訊異常或是NX匯流排異常等時，可將本品和高階溫度控制模組之間的連線斷路。

負載斷路時操作量指的就是當連線至CPU模組的高階溫度控制模組發生NX匯流排異常或是CPU模組出現WDT異常等，以致無法接收CPU模組所傳送出來的輸出設定值時，本功能可執行預先設定好的輸出動作。

使用子局模組時，當高階溫度控制模組和通訊耦合器模組的上層裝置之間發生通訊異常或是NX匯流排異常等，以致無法接收輸出設定值時，本功能可執行預先設定好的輸出動作。

 所有型號
負載短路保護功能

所謂負載短路指的就是連接至高階溫度控制模組電壓輸出端（SSR驅動用）的外部裝置（SSR）發生短路。所謂負載短路保護功能指的就是連接至電壓輸出端（SSR驅動用）的外部裝置（SSR）發生短路時，

可用來保護高階溫度控制模組輸出迴路的一種功能。本功能適用於配備電壓輸出（SSR驅動用）的高階溫度控制模組。

 具備電壓輸出
（SSR驅動用）
的型號
操作量分支 以分支源Ch的操作量為基礎，用斜度值與偏差運計算的操作量會輸出至分支目標Ch。 標準控制型的型號
干擾抑制功能
（pre-boost功能）		 預期干擾造成的溫度變化，事先加上設定的操作量以抑制溫度變化。 標準控制型的型號
調校功能 AT （自動調校） 導出PID常數的調校方式。此功能可透過極限循環法，自動計算出適合控制對象特性的PID常數。 所有型號
D-AT （干擾自動調校） 自動計算干擾抑制功能（pre-boost功能）的參數：FF等待時間、FF動作時間、FF區段1～4操作量。 標準控制型的型號
控制輸出功能 控制週期 此功能用於以時間分割比例動作，設定改變電壓輸出（SSR驅動用）的ON與OFF之時間比例時的週期。

具備電壓輸出

（SSR驅動用）的型號
輸出最小ON/OFF範圍 本功能可用來指定控制輸出（加熱端）或控制輸出（冷卻端）的最小ON/OFF範圍。利用本功能，即可在連接至輸出端子的致動器使用機械式繼電器時，避免機械式繼電器發生品質劣化。

具備電壓輸出

（SSR驅動用）的型號
輸出訊號範圍設定功能 用於設定線性電流輸出的輸出訊號範圍的功能。可指定4～20mA或0～20mA。 具備線性電流
輸出的型號
異常檢測功能 溫度警報 本功能可將偏差或測量值異常視為警報並進行偵測。選擇「警報種類」後，即可依據用途執行警報動作。 所有型號
LBA
（迴圈斷線警報）		 當目標值與測量值之間出現超過闕值的控制偏差狀態，且測量值未出現變化時，一旦控制迴圈的某個部位發生異常，本功能將視為警報並加以偵測。僅適用於溫度輸入時。 所有型號
感測器斷線檢測 用於檢測溫度感測器斷線或測量值超出輸入指示範圍的功能。 所有型號
加熱器斷線檢測 用於檢測加熱器斷線的功能。在控制輸出ON的狀態下，加熱器電流如果低於加熱器斷線檢測電流，即判斷為發生加熱器斷線。 具備CT輸入的型號
SSR故障檢測 檢測發生SSR故障的功能。在控制輸出OFF的狀態下，漏電流如果高於SSR故障檢測電流，即判斷為發生SSR故障。此外，SSR故障是指SSR因短路而發生故障。 具備CT輸入的型號
預知維護功能 特徵值可視化功能 本功能可在目標值回應及外部干擾回應的控制波形出現的控制波形特徵視為特徵值數據，並加以監控。 所有型號

個別規格

高階溫度控制模組（4Ch型） NX-HTC3510-5型

模組名稱 高階溫度控制模組（4Ch型） 型號 NX-HTC3510-5
Ch數量 4Ch 控制類型 加熱冷卻控制
點數／Ch • 多種輸入：1點／Ch （4點／模組）
• CT輸入：1點／Ch （4點／模組）
• 控制輸出：2點／Ch （8點／模組）		 外部連接端子 MIL接頭34極×2 ＊4
I/O更新方式 自由運轉方式
LED顯示 [TS] LED、[OUT] LED
3902_sp_3_1		 CT輸入部 CT電流輸入範圍 0～0.125A
輸入電阻 約2.7Ω
適合連接的CT E54-CT1、E54-CT3、
E54-CT1L、E54-CT3L
最大加熱器電流 AC 50A　
解析度 0.1 A
整體精度（25°C） ±5% （全量程） ±1位數
溫度影響（0～55°C） ±2% （全量程） ±1位數
轉換時間 50ms／模組
感測器
輸入部		 感測器種類 ＊1 • 熱電偶輸入：K、J、T、E、L、U、N、
R、S、B、C／W、PLII
• 白金測溫電阻輸入：Pt100 （3線式）、
JPt100 （3線式）
• 類比輸入：電流（4～20mA／0～20mA）、
電壓（1～5 V／0～5 V／0～10 V）		 控制
輸出部		 共通 控制輸出種類與
點數／Ch		 電壓輸出（SSR驅動用）：1點／Ch
線性電流輸出：1點／Ch
控制輸出點數 控制輸出點數8點（加熱4點、冷卻4點）
操作量 －105～＋105%
額定電壓 DC24V　
輸入電阻 熱電偶輸入：20kΩ以上
類比電壓輸入：1MΩ以上
類比電流輸入：150Ω以下		 使用負載電壓範圍 DC12～28.8V　
電壓輸出
（SSR
驅動用）		 內部I/O通用 PNP
解析度 • 0.01°C以下（輸入種類僅限熱電偶K （-50
～700°C）、Pt100 （-200～3500°C））
• 0.1°C以下（上述規格除外）		 控制週期 0.1、0.2、0.5、1～99 s
最大負載電流 21mA／點、84mA／模組
參考精度 *2 最大突波電流 0.3A／點以下、10ms以下
溫度係數 *2 漏電流 0.1mA以下
冷接點補償誤差 ±1.2°C *3 殘留電壓 1.5V以下
輸入斷線檢測電流 約0.1 uA 短路保護功能 有
輸入檢測電流 0.25 mA 線性
電流輸出		 允許負載電阻 350Ω以下（電流輸出）
導體電阻的影響 • 熱電偶輸入：0.1°C/Ω
（100Ω以下／每一條線）
• 白金測溫電阻輸入：0.06°C/Ω
（20Ω以下／每一條線）		 解析度 1/10,000
輸出範圍 0～20mA　
4～20mA　
整體精度（25°C） ±0.3% （全量程）
但0～20mA當中，0～4mA為1% （全量
轉換時間50ms／模組程）
預熱時間 30分鐘 溫度影響
（0～55°C）		 ±0.3% （全量程）
轉換時間 50ms／模組
外觀尺寸 30mm （W） ×100mm （H） ×71mm （D） 絕緣方式 • 感測器輸入與內部迴路之間：電源=變壓器、訊號=數位絕緣體
• 感測器輸入之間：電源=變壓器、訊號=數位絕緣體
• 內部迴路與CT 輸入之間為非絕緣
• 控制輸出與內部迴路間：光耦合器
（電壓輸出）、數位隔離器（線性電流輸出）
• 控制輸出之間為非絕緣
絕緣阻抗 隔離電路之間20MΩ min. （at 100 VDC） 耐電壓 若隔離電路之間使用AC 510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOG：0.1A／端子以下
NX模組耗電量 • 連接CPU模組1.55W以下
• 連接通訊耦合器模組1.35W以下		 I/O電源電流消耗 30mA以下
重量 125g以下

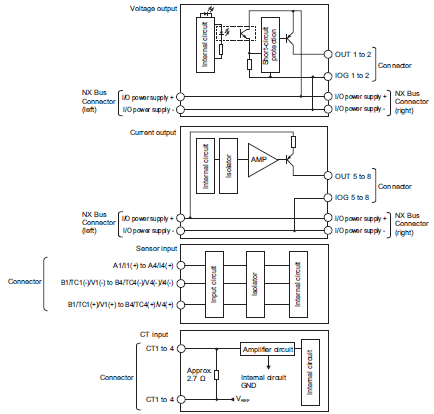

迴路構成 3902_sp_3_2
安裝方向和限制

安裝方向：
• 連接至CPU模組
可採正面安裝方向
• 連接至通訊耦合器模組
可朝六種方向安裝


限制：
冷接點補償誤差依輸入種類而異。
詳情請參閱第49頁「熱電偶輸入時的冷接點補償誤差之規格」。

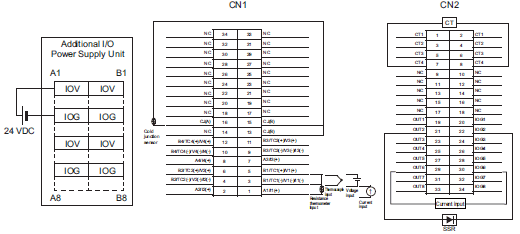

端子接線圖 ＊5 3902_sp_3_3

＊1. 關於各感測器的設定範圍及顯示範圍，請參閱「輸入種類（第46頁）」之相關說明。
＊2. 關於參考精度及溫度係數，請參閱「參考精度、溫度係數一覽表（第47頁）」之相關說明。
＊3. 冷接點補償誤差依輸入種類而異。詳情請參閱「熱電偶輸入時之冷接點補償誤差規格（第49頁）」之相關說明。
＊4. 感測器輸入端配線應使用轉換型端子台。建議使用之轉換型端子台為XW2K-34G-T型及XW2Z-□□□EE型專用連接線。
＊5. 冷接點補償用冷接點感測器已附在本產品包裝中（未安裝於產品上）。使用高階溫度控制模組前，請務必先將冷接點感測器連接至小型省配線端子台（XW2K-34GT型）。

高階溫度控制模組（8Ch型） NX-HTC4505-5型

模組名稱 高階溫度控制模組
（8Ch型）		 型號 NX-HTC4505-5
Ch數量 8Ch 控制類型 標準控制
點數／Ch • 多種輸入：1點／Ch （8點／模組）
• CT輸入：1點／Ch （8點／模組）
• 控制輸出：1點／Ch （8點／模組）		 外部連接端子 MIL接頭34極×2 ＊4
I/O更新方式 自由運轉方式
LED顯示 [TS] LED、[OUT] LED
3902_sp_4_1		 CT輸入部 CT電流輸入範圍 0～0.125A　
輸入電阻 約2.7Ω
適合連接的CT E54-CT1、E54-CT3、
E54-CT1L、E54-CT3L
最大加熱器電流 AC50A　
解析度 0.1A　
整體精度（25°C） ±5% （全量程） ±1位數
溫度影響（0～55°C） ±2% （全量程） ±1位數
轉換時間 50ms／模組
感測器
輸入部		 感測器種類 ＊1 • 熱電偶輸入：K、J、T、E、L、U、N、R、 S、B、C／W、PLII
• 白金測溫電阻輸入：Pt100 （3線式）、 JPt100 （3線式）
• 類比輸入：電流（4～20mA／0～ 20mA）、
電壓（1～5 V／0～ 5 V／0～ 10V）		 控制
輸出部		 共通 控制輸出種類與
點數／Ch		 電壓輸出（SSR驅動用）：1點／Ch
控制輸出點數 8點
操作量 －5～＋105%
額定電量 DC24V　
輸入電阻 熱電偶輸入：20kΩ以上
類比電壓輸入：1mΩ以上
類比電流輸入：150Ω以下		 使用負載電壓範圍 DC12～28.8V
電壓輸出
（SSR
驅動用）		 內部I/O通用 PNP
解析度 • 0.01°C以下（輸入種類僅限熱電偶K （-50 ～ 700°C）、Pt100 （-200～ 500°C））
• 0.1°C以下（上述規格除外）		 控制週期 0.1、0.2、0.5、1～99s
最大負載電流 21mA／點、168mA／模組
參考精度 *2 最大突波電流 0.3A／點以下、10ms以下
溫度係數 *2 漏電流 0.1mA以下
冷接點補償誤差 ±1.2°C *3 殘留電壓 1.5V以下
輸入斷線檢測電流 約0.1uA 短路保護功能 有
輸入檢測電流 0.25mA 線性
電流輸出		 允許負載電阻 －
導體電阻的影響 • 熱電偶輸入：0.1°C/Ω
（100Ω以下／每一條線）
• 白金測溫電阻輸入：0.06°C/Ω
（20Ω以下／每一條線）		 解析度 －
輸出範圍 －
整體精度（25°C） －
預熱時間 30分鐘 溫度影響
（0～ 55°C）		 －
轉換時間 50ms／模組
外觀尺寸 30mm （W） ×100mm （H） ×71mm （D） 絕緣方式 • 感測器輸入與內部迴路之間：電源=變
壓器、訊號=數位絕緣體
• 感測器輸入之間：電源=變壓器、訊號
=數位絕緣體
• 內部迴路與CT 輸入之間為非絕緣
• 控制輸出與內部迴路間：光耦合器
（電壓輸出型）
• 控制輸出之間為非絕緣
絕緣阻抗 隔離電路之間20MΩ min. （at 100 VDC） 耐電壓 若隔離電路之間使用AC　510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOG：0.1A／端子以下
NX模組耗電量 • 連接CPU模組
1.95W以下
• 連接通訊耦合器模組
1.65W以下		 I/O電源電流消耗 20mA以下
重量 130g以下

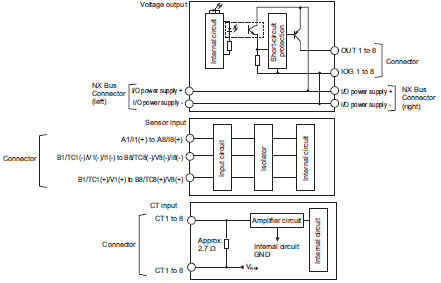

迴路構成 3902_sp_4_2
安裝方向和限制

安裝方向：
• 連接至CPU模組
可採正面安裝方向
• 連接至通訊耦合器模組
可朝六種方向安裝


限制：
冷接點補償誤差依輸入種類而異。
詳情請參閱第49頁「熱電偶輸入時的冷接點補償誤差之規格」。

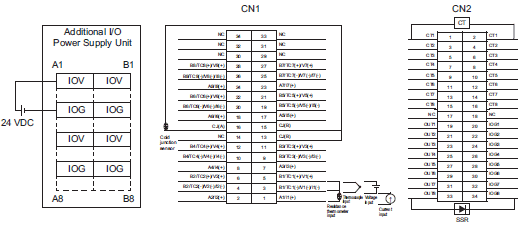

端子接線圖 ＊5 3902_sp_4_3

＊1. 關於各感測器的設定範圍及顯示範圍，請參閱「輸入種類（第46頁）」之相關說明。
＊2. 關於參考精度及溫度係數，請參閱「參考精度、溫度係數一覽表（第47頁）」之相關說明。
＊3. 冷接點補償誤差依輸入種類而異。詳情請參閱「熱電偶輸入時之冷接點補償誤差規格（第49頁）」之相關說明。
＊4. 感測器輸入端配線應使用轉換型端子台。建議使用之轉換型端子台為XW2K-34G-T型及XW2Z-□□□EE型專用連接線。
＊5. 冷接點補償用冷接點感測器已附在本產品包裝中（未安裝於產品上）。使用高階溫度控制模組前，請務必先將冷接點感測器連接至小型省配線端子台（XW2K-34G型）。

輸入種類

以下顯示設定項目。

設定名稱 ＊1 支援軟體的顯示 說明 初始值 設定範圍 單位 變更反映時機
Ch□ 輸入種類 Ch□ Input Type 可用來設定輸入種類 0：Pt100 －200.00～
500.00℃		 詳參下表 － 模組重新啟動後

＊1. □是Ch號碼。

設定值 輸入種類 輸入指示範圍 備註
感測器 輸入設定範圍
0 Pt100 －200.00～500.00℃ ／－300.00～920.00°F －220.00～520.00℃ ／－420.00～960.00°F *1 測溫電阻
1 Pt100 －200.0～850.0℃ ／－300.0～1500.0°F －220.0～870.0℃ ／－340.0～1540.0°F
2 JPt100 －199.9～500.0℃ ／－199.9～900.0°F －219.9～520.0℃ ／－239.9～940.0°F
3 K －50.00～700.00℃ ／－50.00～1280.00°F －70.00～720.00℃ ／－160.00～1320.00°F *1 熱電偶
4 K －200.0～1300.0℃ ／－300.0～2300.0°F －220.0～1320.0℃ ／－340.0～2340.0°F
5 J －100.0～850.0℃ ／－100.0～1500.0°F －120.0～870.0℃ ／－140.0～1540.0°F
6 T －200.0～400.0℃ ／－300.0～700.0°F －220.0～420.0℃ ／－340.0～740.0°F
7 E －200.0～600.0℃ ／－300.0～1100.0°F －220.0～620.0℃ ／－340.0～1140.0°F
8 L －100.0～850.0℃ ／－100.0～1500.0°F －120.0～870.0℃ ／－140.0～1540.0°F
9 U －200.0～400.0℃ ／－300.0～700.0°F －220.0～420.0℃ ／－340.0～740.0°F
10 N －200.0～1300.0℃ ／－300.0～2300.0°F －220.0～1320.0℃ ／－340.0～2340.0°F
11 R 0.0～1700.0℃ ／0.0～3000.0°F －20.0～1720.0℃ ／－40.0～3040.0°F
12 S 0.0～1700.0℃ ／0.0～3000.0°F －20.0～1720.0℃ ／－40.0～3040.0°F
13 B 0.0～1800.0℃ ／0.0～3200.0°F －20.0～1820.0℃ ／－40.0～3240.0°F
14 C/W 0.0～2300.0℃ ／0.0～3200.0°F －20.0～2320.0℃ ／－40.0～3240.0°F
15 PL II 0.0～1300.0℃ ／0.0～2300.0°F －20.0～1320.0℃ ／－40.0～2340.0°F
16 4～20mA 依比率值不同，範圍如下
－19999～32400
－1999.9～3240.0
－199.99～324.00
－19.999～32.400		 輸入設定範圍－5%～105%
但必須在數據型的範圍內 ＊1		 類比輸入
17 0～20mA
18 1～5V
19 0～5V
20 0～10V

＊1. 若為測量值（INT型），一旦輸入顯示範圍超過INT型的範圍（－32768～32767）則以INT型的範圍為準

參考精度、溫度係數一覽表

以下分別顯示輸入種類及偵測溫度的參考精度與溫度係數一覽。
如欲將溫度測量單位從攝氏轉換為華氏，請參考以下的算式進行換算。
華氏溫度（°F） =攝氏溫度（°C） ×1.8 ＋ 32

設定值 輸入種類 偵測溫度（°C） 參考精度°C （%） 溫度係數°C/°C＊1
（ppm/°C ＊2）
輸入類型 溫度範圍（°C）
0 Pt100 －200.00～500.00 －200.00～300.00 ±0.70 (±0.1%) ±0.10 (±150 ppm/°C)
300.00～500.00 ±0.20 (±300 ppm/°C)
1 Pt100 －200.0～850.0 -200.0～300.0 ±1.0 (±0.1%) ±0.1 (±100 ppm/°C)
300.0～700.0 ±2.0 (±0.2%) ±0.2 (±200 ppm/°C)
700.0～850.0 ±2.5 (±0.25%) ±0.25 (±250 ppm/°C)
2 JPt100 －199.9～500.0 -199.9～300.0 ±0.8 (±0.12%) ±0.1 (±150 ppm/°C)
300.0～500.0 ±0.2 (±300 ppm/°C)
3 K －50.00～700.00 -50.0～400.0 ±0.75 (±0.1%) ±0.30 (±400 ppm/°C)
400.0～700.0 ±0.38 (±510 ppm/°C)
4 K －200.0～1300.0 -200.0～-100.0 ±1.5 (±0.1%) ±0.15 (±100 ppm/°C)
-100.0～400.0 ±0.30 (±200 ppm/°C)
400.0～1300.0 ±0.38 (±250 ppm/°C)
5 J －100.0～850.0 -100.0～400.0 ±1.4 (±0.15%) ±0.14 (±150 ppm/°C)
400.0～850.0 ±1.2 (±0.13%) ±0.28 (±300 ppm/°C)
6 T －200.0～400.0 -200.0～-100.0 ±1.2 (±0.2%) ±0.30 (±500 ppm/°C)
-100.0～400.0 ±0.12 (±200 ppm/°C)
7 E －200.0～600.0 -200.0～400.0 ±1.2 (±0.15%) ±0.12 (±150 ppm/°C)
400.0～600.0 ±2.0 (±0.25%) ±0.24 (±300 ppm/°C)
8 L －100.0～850.0 -100.0～300.0 ±1.1 (±0.12%) ±0.11 (±120 ppm/°C)
300.0～700.0 ±2.2 (±0.24%) ±0.22 (±240 ppm/°C)
700.0～850.0 ±0.28 (±300 ppm/°C)
9 U －200.0～400.0 -200.0～400.0 ±1.2 (±0.2%) ±0.12 (±200 ppm/°C)
10 N －200.0～1300.0 -200.0～400.0 ±1.5 (±0.1%) ±0.30 (±200 ppm/°C)
400.0～1000.0
1000.0～1300.0 ±0.38 (±250 ppm/°C)
11 R 0.0～1700.0 0.0～500.0 ±1.75 (±0.11%) ±0.44 (±260 ppm/°C)
500.0～1200.0 ±2.5 (±0.15%)
1200.0～1700.0
12 S 0.0～1700.0 0.0～600.0 ±2.5 (±0.15%) ±0.44 (±260 ppm/°C)
600.0～1100.0
1100.0～1700.0
13 B 0.0～1800.0 0.0～400.0 無法保證參考精度 無法保證參考精度
400.0～1200.0 ±3.6 (±0.2%) ±0.45 (±250 ppm/°C)
1200.0～1800.0 ±5.0 (±0.28%) ±0.54 (±300 ppm/°C)
14 C/W 0.0～2300.0 0.0～300.0 ±1.15 (±0.05%) ±0.46 (±200 ppm/°C)
300.0～800.0 ±2.3 (±0.1%)
800.0～1500.0 ±3.0 (±0.13%)
1500.0～2300.0 ±0.691 (±300 ppm/°C)
15 PL II 0.0～1300.0 0.0～400.0 ±1.3 (±0.1%) ±0.23 (±200 ppm/°C)
400.0～800.0 ±2.0 (±0.15%) ±0.39 (±300 ppm/°C
800.0～1300.0 ±0.65 (±500 ppm/°C)

設定值 輸入種類 參考精度（%） 溫度係數
（ppm/°C）
輸入類型 輸入範圍
16 類比電流 4～20mA 0.1 340 ppm/°C
17 類比電流 0～20mA 0.1 340 ppm/°C
18 類比電壓 1～5V 0.1 340 ppm/°C
19 類比電壓 0～5V 0.1 340 ppm/°C
20 類比電壓 0～10V 0.1 340 ppm/°C

＊1. 當環境溫度出現1°C的變化時，測量值所出現的誤差。
測量值誤差的計算方式如下所示。
　整體精度＝參考精度＋溫度特性×環境溫度變化值＋冷接點補償誤差
測溫電阻輸入時，無冷接點補償誤差。（計算範例）

條件

項目 內容
環境溫度 30°C
測量值 100.0°C
熱電偶種類 K （4）熱電偶
參考精度（25°C） －200.0～1,300.0℃：±1.5℃

・根據上述條件，由規格表或參考精度、溫度係數一覽表中所得到的各種特性值

項目 內容
環境溫度 30°C
溫度特性 －100.0～400.0℃：±0.30℃/℃
環境溫度變化 25℃ →30℃ 5deg
冷接點補償誤差精度 ±1.2°C

由此可知，整體精度的數值如下。
　整體精度＝參考精度＋溫度特性×環境溫度變化值＋冷接點補償誤差
　 ＝±1.5℃ ＋ （±0.30℃/℃） ×5deg＋±1.2℃
　 ＝±4.2℃
整體精度為±4.2°C。


＊2. ppm係為針對溫度範圍的全標所表示之值。

熱電偶輸入時的冷接點補償誤差之規格

熱電偶輸入時的冷接點補償誤差如下。


冷接點補償誤差為±1.2°C。不過，依輸入種類及溫度不同而有例外。相關條件及冷接點補償誤差如下。

輸入種類 冷接點補償誤差
T為－90°C以下 ±3.0°C
J、E、K、N為－100°C以下
U、L、PLII
R、S為200°C以下
B為400°C以下 無法保證
C/W ±3.0°C

為了提高量測精度

冷接點感測器及插入冷接點感測器的轉換端子台在設置時，應徹底遠離發熱體。
受到發熱體熱能影響時，將使得冷接點補償誤差加大。

更新日期 2023年9月26日

產品類別

產品資訊

解決方案

支援服務

關於我們

聯絡我們

網路商店

線上客服

産品技術客服中心
008-0186-3102

Site Information

© Copyright OMRON Corporation 1996 - 2023. All Rights Reserved.
