NYE 系列

工業用電腦平台

NYE 系列

整合 OMRON 應用程式，強化您的 HMI 人機電腦解決方案

更新日期 2026年1月5日

項目			NYE[]-[]-15WR[]
主系統	CPU	CPU 類型	Intel Atom® x5-E3940
		核心數／執行緒數	4/4
		CPU 基本時脈	1.60 GHz
		最大加速時脈	1.80 GHz
		快取	2 MB
		冷卻細節	被動散熱（無風扇設計）
		Intel CPU 類別	工業（100% 運作至少 10 年）
	Memory	記憶體大小	4 GB
		記憶體類型	DDR3L Non-ECC
		速度等級	1866 MT/s
		CAS 延遲	CL13
	圖形控制器		Intel® HD Graphics 500
作業系統	Windows OS		Windows 10 IoT Enterprise 2021 LTSC（64 位元）
存放裝置	CFast		128 GB, CFast 3DTLC
連接器	電源連接器		24 VDC
	RS-232C		標準 SUBD9 連接器（隔離型）
	乙太網路連接器	連接埠數	2 個 RJ45 Gb 乙太網路介面連接器
		實體層	10BASE-T, 100BASE-TX, 1000BASE-T
		乙太網路交換機與節點之間的最大傳輸距離	100 m
	USB2.0 Type-A	連接埠數	2
		最大電流	5 VDC 時為 500 mA
		最大傳輸線長度	5 m
	USB3.0 Type-A	連接埠數	1
		最大電流	5 VDC 時為 900 mA
		最大傳輸線長度	3 m
電池	型號		CJ1W-BAT01
電池	使用壽命		使用壽命：25°C 下 5 年
LED			PWR, ERR

*1. 顯示器上可能會出現些微亮點或壞點。只要亮點與暗點的數量在以下標準範圍內（亮點與暗點合計不超過 10 顆），則不視為故障。不得出現 3 顆相鄰的亮點或暗點。

*2. 此為在室溫下亮度衰減至一半的預估時間。如果在高溫下使用，預期壽命會大大縮短。

*3. 若亮度設定過低，可能會導致螢幕閃爍，或亮度過暗而無法使用。

項目	規格
項目	NYE[]-[]-15WR[]	NYE[]-[]-12WR[]
額定電源電壓	24 VDC
允許的電源電壓範圍	20.4 至 28.8 VDC
供電標準	SELV
接地方式	接地電阻小於 100 Ω
突入電流	最大 0.25 A/1 秒，電子控制
過電壓類別	JIS B3502 和 IEC 61131-2：第二類
電磁相容性（EMC）耐受等級	IEC 61131-2: Zone B
RTC 精度	環境溫度為 55°C 時：每月誤差 −3.5 至 +0.5 分鐘環境溫度為 25°C 時：每月誤差 −1.5 至 +1.5 分鐘環境溫度為 0°C 時：每月誤差 −3 到 +1 分鐘
電源按鈕壽命	100,000 次操作
功耗	34 W	38 W

項目		規格

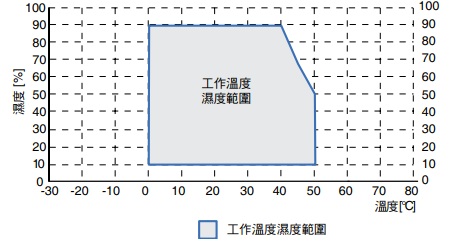

操作環境	環境工作溫度	0 至 50°C*1

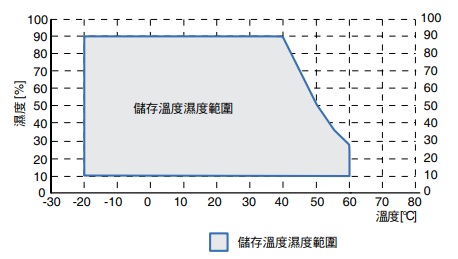

	環境儲存溫度	−20 至 +60°C*1
	環境工作濕度	10% 至 90%（無凝結）*1
	環境儲存濕度	10% 至 90%（無凝結）*1
	工作環境	無腐蝕性氣體
	海拔	最高 2000 公尺
	抗噪性能（運作期間）	符合 IEC 61000-4-4，2 kV ( 電線 )
	抗振性（運作期間）	抗振性取決於儲存裝置： • 若為配備 CFast 儲存裝置的平板電腦：在 X、Y 和 Z 方向上分別以 3.5mm 單振幅為 5 至 8.4Hz 和 9.8m/s2 為 8.4 至 150Hz 持續 100 分鐘。符合 IEC 60068- 2-6 標準。
	抗衝擊能力（運作期間）	符合 IEC 60068-2-27 標準 147 m/s²，X、Y 和 Z 方向各 3 次
	安裝方法	安裝在面板上
	材料表面處理	NYE[][]-[][][][][]-[][]WR1200機殼為黑色鋁材，前面板貼片為黑色
	防護等級	顯示器正面：IP65 或同等防護等級。平板電腦可能無法在長時間受到油濺的地方正常運作。
	污染程度	JIS B3502 和 IEC 61131-2:2 或更低，以及 IEC 61010-2-201：2 或更低。
國際標準 *2		UL61010-2-201/CSA C22.2 NO.61010-2-201:14 3 EMC Directive (2004/108/EC) EN 61131-2:2007 IP65 防油、UL Type 4X 4（僅限前面板）
