(單位:mm)

無指定尺寸公差:公差等級 IT16

出線型(隔離型)

450_dm_1

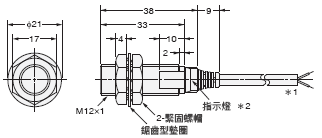

E2EM-X2C□型

450_dm_2

*1. PVC絕緣圓形纜線φ4
        2芯/3芯(導體截面積:0.3mm2
        絕緣體徑:φ1.3mm) 標準2m
         延長導線(單獨金屬配管)最大200m
*2. 動作指示燈(黃)

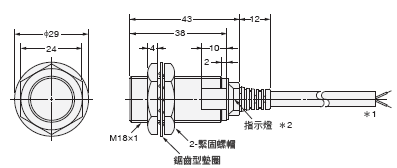

E2EM-X4□□型

450_dm_3

*1. PVC絕緣圓形纜線φ4
        2芯/3芯(導體截面積0.3mm2、絕緣體徑φ1.3mm)
        標準2m
*2. X1型 :動作指示燈(紅)、設定指示燈(綠)
         X2型 :動作指示燈(紅)
         C型 : 動作指示燈(黃)

E2EM-X8□□型

450_dm_4

*1. PVC絕緣圓形纜線φ6
         2芯/3芯(導體截面積0.5mm2、絕緣體徑φ1.9mm)
         標準2m
*2. X1型 : 動作指示燈(紅)、設定指示燈(綠)
         X2型 : 動作指示燈(紅)
         C型 : 動作指示燈(黃)

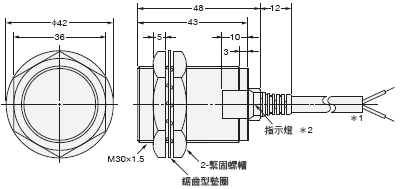

E2EM-X15□□型

450_dm_5

*1. PVC絕緣圓形纜線φ6
         2芯/3芯(導體截面積0.5mm2、絕緣體徑φ1.9mm)
        標準2m
*2. X1型 :動作指示燈(紅)、設定指示燈(綠)
         X2型 :動作指示燈(紅)
         C型 :動作指示燈(黃)

出線型(非隔離型)

450_dm_6

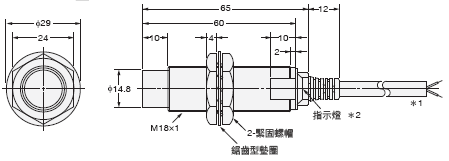

E2EM-X16MX□型

450_dm_7

*1. PVC絕緣圓形纜線φ6
         2芯(導體截面積0.5mm2、絕緣體徑φ1.9mm)
        標準2m
*2. X1型:動作指示燈(紅)、設定指示燈(綠)
         X2型:動作指示燈(紅)

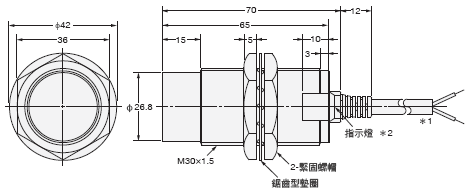

E2EM-X30MX□型

450_dm_8
*1. PVC絕緣圓形纜線φ6
         2芯(導體截面積0.5mm2、絕緣體徑φ1.9mm)
         標準2m
*2. X1型:動作指示燈(紅)、設定指示燈(綠)
         X2型:動作指示燈(紅)

接頭型 (隔離型)

450_dm_9

E2EM-X2C□-M1型

450_dm_10

E2EM-X4C□-M1型

450_dm_11

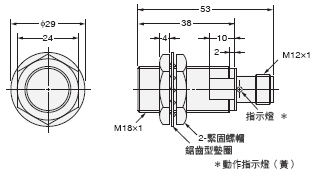

E2EM-X8C□-M1型

450_dm_12

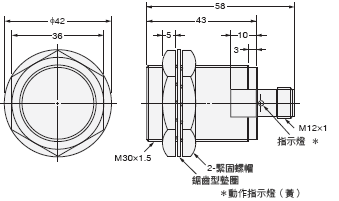

E2EM-X15C[]-M1型

450_dm_13
