(單位:mm)

無指定尺寸公差:公差等級 IT16

本體

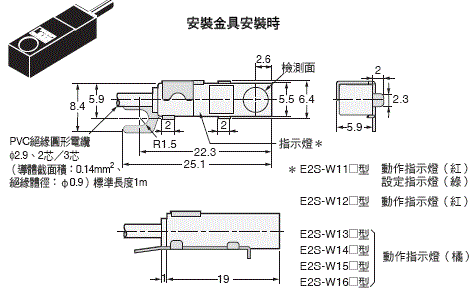

E2S-W1[]型

E2S 外觀尺寸 3

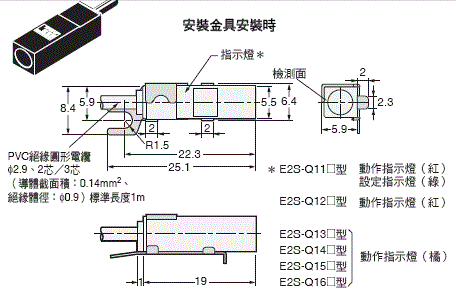

E2S-Q1[]型

E2S 外觀尺寸 4

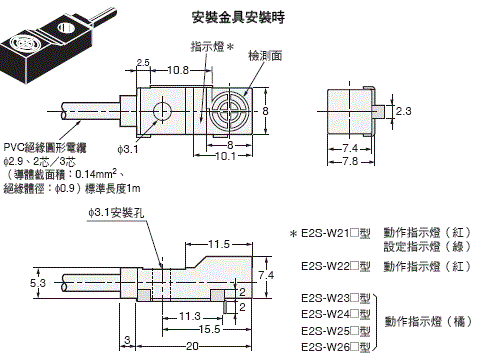

E2S-W2[]型

E2S 外觀尺寸 5

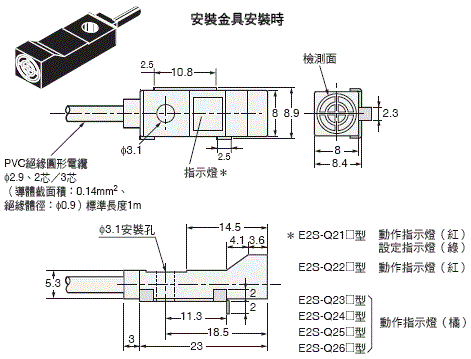

E2S-Q2[]型

E2S 外觀尺寸 6

選購品(另售)

安裝金具

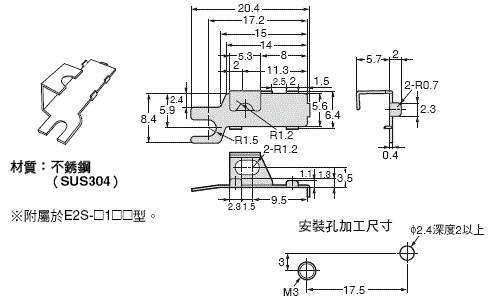

Y92E-C1R6型

E2S 外觀尺寸 9

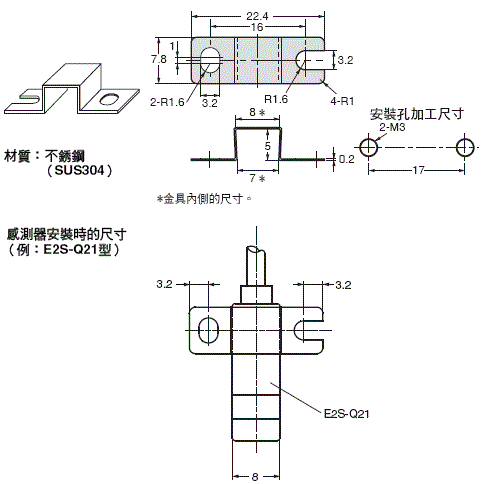

Y92E-C2R5型

E2S 外觀尺寸 10

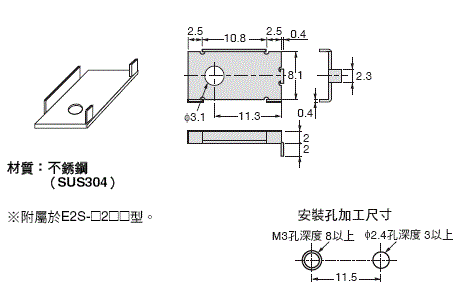

Y92E-D1R6型

E2S 外觀尺寸 11

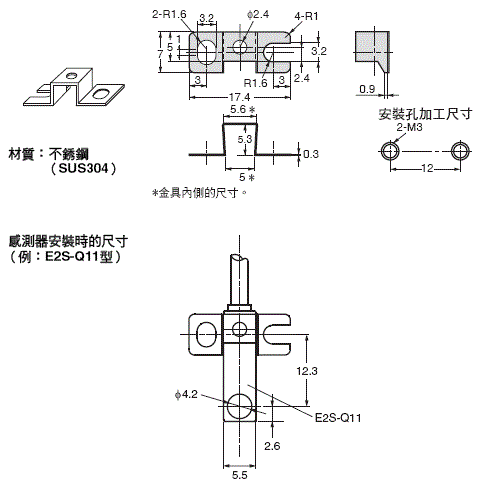

Y92E-D2R5型

E2S 外觀尺寸 12
