(單位:mm)

無指定尺寸公差:公差等級 IT16

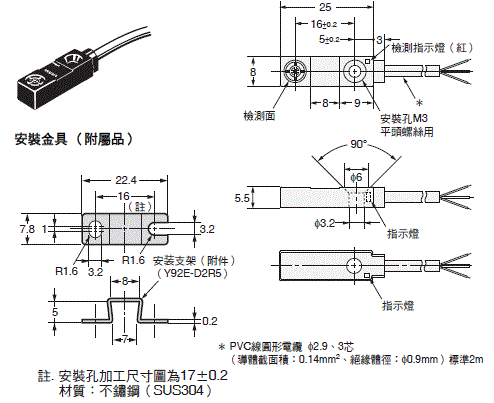

TL-W1R5MB1型
TL-W1R5MC1型

TL-W 外觀尺寸 2

* PVC線圓形電纜 Φ2.9、3芯
 (導體截面積:0.14mm2、絕緣體徑:Φ0.9mm)標準2m


註. 安裝孔加工尺寸圖為17±0.2
材質:不鏽鋼(SUS304)

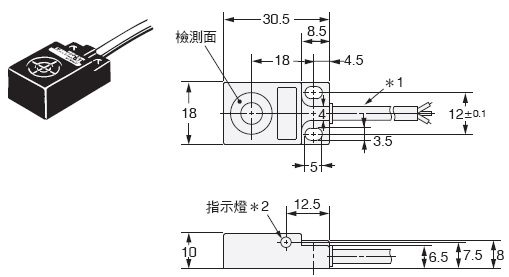

TL-W3MB[]型
TL-W3MC[]型

TL-W 外觀尺寸 3

* PVC線圓形電纜 Φ2.9、3芯
 (導體截面積:0.14mm2、絕緣體徑:Φ0.9mm)標準2m


註. 安裝孔加工尺寸圖為17±0.2
材質:不鏽鋼(SUS304)

TL-W5MB[]型
TL-W5MC[]型
TL-W5MD[]型

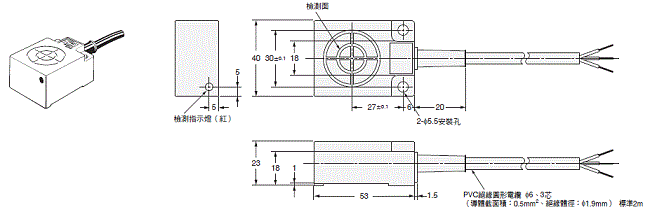

TL-W 外觀尺寸 4

*1. TL-W5MB[]/TL-W5MC[]型

PVC絕緣圓形導線 Φ4、3芯
(導體截面積:0.2mm2、絕緣體徑:Φ1.2mm)標準2m
TL-W5MD[]型
PVC絕緣圓形導線 Φ4、2芯
(導體截面積:0.3mm2、絕緣體徑:Φ1.3mm) 標準2m
*2. B型、C型:檢測指示燈(紅)
D型:動作指示燈(紅)、設定指示燈(綠)

TL-W5E[]型
TL-W5F[]型

TL-W 外觀尺寸 5

* PVC絕緣圓形導線 Φ4、3芯
 (導體截面積:0.2mm2、絕緣體徑:Φ1.2mm)標準2m

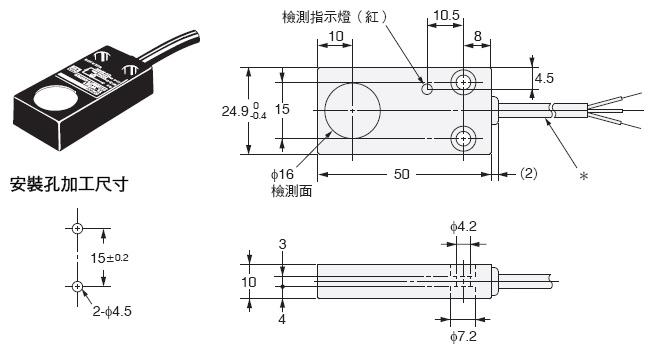

TL-W20ME[]型

TL-W 外觀尺寸 6 TL-W20ME[]_Dim
