型號 E6C2-CWZ6C E6C2-CWZ5B E6C2-CWZ3E E6C2-CWZ1X
電源電壓 DC5-5%~24+15%V
漣波(p-p )5%以下
DC12-10%~24+15%V
漣波(p-p )5%以下
DC5-5%~12+10%V
漣波(p-p )5%以下
DC5±5%V
漣波(p-p )5%以下
消耗電流 *1 80mA以下 100mA以下 160mA以下
解析度
(脈衝/旋轉)

10、20、30、40、

50、 60、100、200、

300、 360、400、500、

600、 720、800、

1,000、 1,024、1,200、

1,500、 1,800、2,000

100、200、360、

500、600、1,000、

2,000

10、20、30、40、50、60、

100、200、300、 360、

400、500、600、720、800、

1,000、 1,024、1,200、1,500、

1,800、2,000

輸出相 A、B、Z相 A、A、B、B、Z、Z相
輸出形式 NPN開路集極輸出 PNP開路集極輸出 電壓輸出
(NPN輸出)
差動輸出 *2
輸出能力 外加電壓:DC30V以下
漏型電流:35mA以下
殘留電壓:0.4V以下
(漏型電流35mA時)
外加電壓:DC30V以下
來源電流:35mA以下
殘留電壓:0.4V以下
(來源電流35mA時)
輸出電阻:2kΩ
輸出電流:20mA以下
殘留電壓:0.4V以下
(漏型電流20mA時)
相當於AM26LS31
輸出電流 H位準:
IO=-20mA
L位準:
IS=20mA
輸出電壓 VO=2.5V以上
VS=0.5V以下
最高響應頻率 *3 100kHz 50kHz 100kHz
輸出相位差 A相、B相的相位差90°±45°(1/4T±1/8T)
輸出時上微分以及下微分時間 1μs以下
(控制輸出電壓:5V
負載電阻1kΩ、纜線長度:2m)

1μs以下
(纜線長度:2m

漏型電流:10mA)

0.1μs以下
(纜線長度:2m
IO=-20mA、IS=20mA)
啟動扭力 10mN・m以下
慣性力矩 1×10-6kg・m2以下(600P/R以下為3×10-7kg・m2以下)
最大軸負載 半徑 50N
推力 30N
最大允許轉速 6,000r/min
保護迴路 負載短路保護、電源反接保護 ──
環境溫度範圍 動作時:-10~+70℃、保存時:-25~+85℃ (不可結冰)
環境濕度範圍 動作時、保存時:各為35~85%RH (不可結露)
絶縁阻抗 100MΩ min. (at 500 VDC) 作用範圍為所有充電部與外殼之間
耐電壓 AC500V 50/60Hz 1min 作用範圍為所有充電部與外殼之間
振動(耐久性) 10~500Hz 重複振幅2mm或是以加速度150m/s2於 X、Y、Z各方向掃描1次、11min 掃描3次
衝撃(耐久性) 1,000m/s2 X、Y、Z各方向 3次
保護構造 IEC規格 IP64、公司內部規格 防油
連接方式 出線型(標準線長2m)
材質 外殼 鋅合金
本體
SUS420J2
重量(捆包狀態) 約400g
附屬品 使用說明書 註.聯軸器、金具、六角扳手為另售

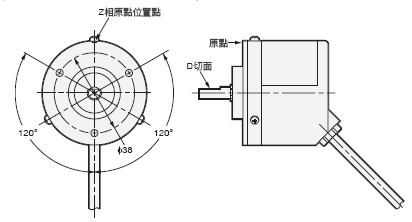

註. 關於原點位置表示
Z相以及原點位置點之間的關係如下。
如圖所示,請將D切面對準本產品的Z相原點位置點。

E6C2-C 額定/性能 2

*1. 接通電源時,將會有約9A的突波電流流通。(時間:約0.3ms)
*2. 差動輸出係為符合RS-422A規格之資料傳輸電路,可使用雙絞線進行長距離傳送。(相當於AM26LS31)
*3. 依據解析度以及最高響應頻率來決定電氣響應轉速。

E6C2-C 額定/性能 3

因此,若旋轉速超過最高響應轉速時將發生電力訊號跟不上的現象。
