D5C

圓柱型接觸開關

D5C

輕微接觸即可檢測。僅φ18的纖細型

此頁記載內容是在依據停產前商品型錄內刊載的資訊，包括商品的特點 /價格 /對應規格 /選購品等，可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。

更新日期 2015年8月8日

（單位：mm）

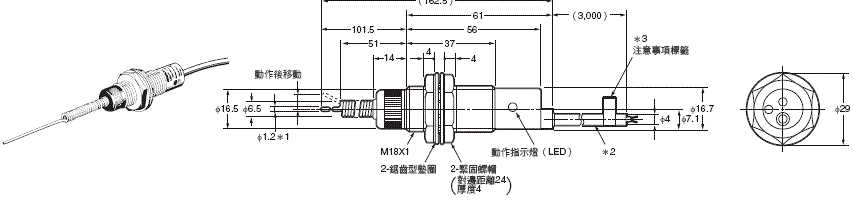

螺旋彈簧型
D5C-1DS0型

562_dm_1

＊1. 不鏽鋼絲感測部、感測部的移動無方向性。
但接觸後移動請設為距自由方向20mm以內的距離。
感測部的按壓力道請設在1.96N以下。
＊2. 氯乙烯絕緣圓形導線（耐油、耐振型）3芯、0.2mm²、外徑φ4
＊3. 請撕掉後使用。

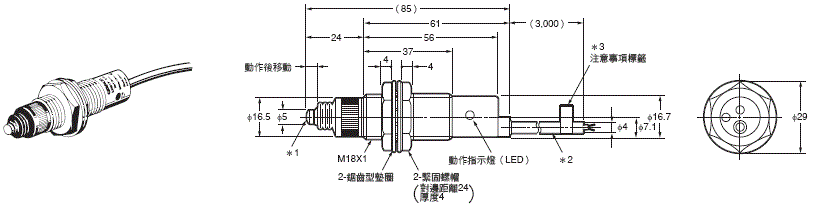

柱塞型
D5C-1DP0型

＊1. 不鏽鋼柱塞接觸後移動（OT）為3.5mm以內。
柱塞的按壓力道請設在9.8N以下。
＊2. 氯乙烯絕緣圓形導線（耐油、耐振型）3芯、0.2mm²、外徑φ4
＊3. 請撕掉後使用。

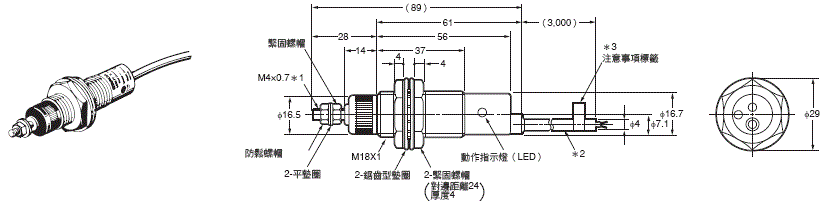

自由裝配型
D5C-1DA0型

＊1. 不鏽鋼天線、連接天線的長度請設為總計1m以下。
安裝金屬板時請設為200cm2以下。
＊2. 氯乙烯絕緣圓形導線（耐油、耐振型）3芯、0.2mm²、外徑φ4
＊3. 請撕掉後使用。

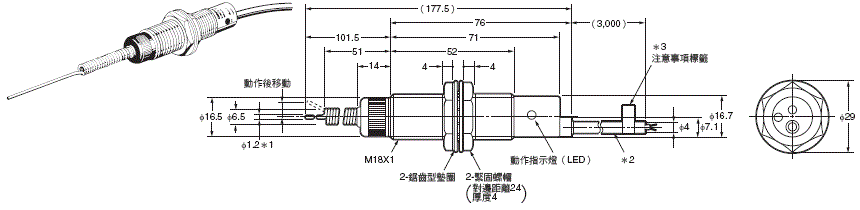

螺旋彈簧型
D5C-1AS0型

562_dm_4
＊1. 不鏽鋼絲感測部、感測部的移動無方向性。
但接觸後移動請設為距自由方向20mm以內的距離。
感測部的按壓力道請設在1.96N以下。
＊2. 氯乙烯絕緣圓形導線（耐油、耐振型）2芯、0.3mm²、外徑φ4
＊3. 請撕掉後使用。

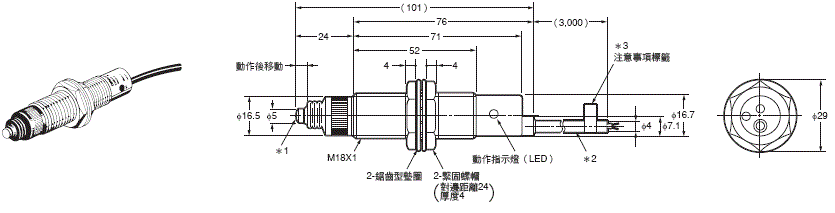

柱塞型
D5C-1AP0型

562_dm_5
＊1. 不鏽鋼柱塞接觸後移動（OT）為3.5mm以內。
柱塞的按壓力道請設在9.8N以下。
＊2. 氯乙烯絕緣圓形導線（耐油、耐振型）2芯、0.3mm²、外徑φ4
＊3. 請撕掉後使用。

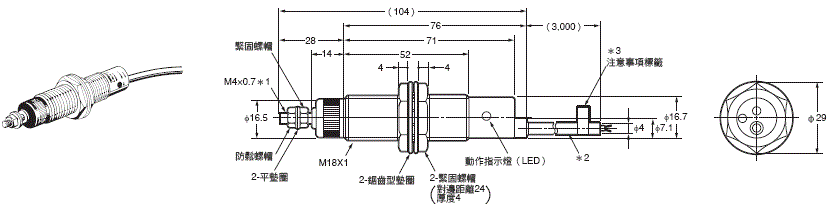

自由裝配型
D5C-1AA0型

562_dm_6
＊1. 不鏽鋼感測部、連接感測部的長度請設為總計1m以下。
安裝金屬板時請設為200cm2以下。
＊2. 氯乙烯絕緣圓形導線（耐油、耐振型）2芯、0.3mm²、外徑φ4
＊3. 請撕掉後使用。
