F03-16PE / 16PT / 15 / 16PS

漏液檢測帶/點狀漏液感測器

F03-16PE / 16PT / 15 / 16PS

漏液檢測帶/氟製漏液檢測帶/漏水檢測帶/點狀漏液感測器

(單位:mm)

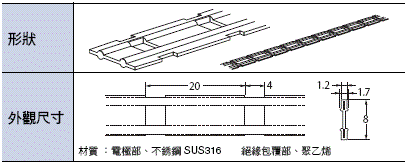

F03-16PE型 漏液檢測帶

漏液檢測帶
F03-16PE型
568_sp_1

檢測帶用黏條

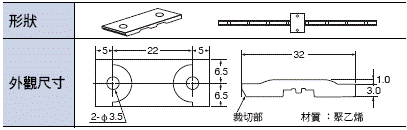

F03-26PEN型(螺絲固定型)
568_sp_2

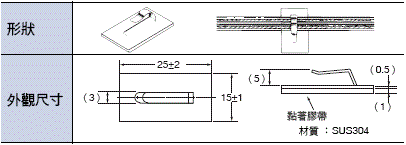

F03-26PES型(黏著膠帶固定型)
568_sp_3
*上圖黏著膠帶的形狀,是表示已將F03-16PE型固定好的情形。

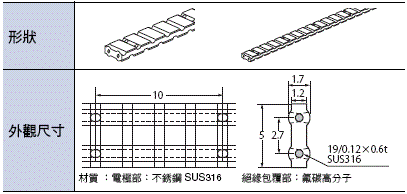

F03-16PT型 氟製漏液檢測帶

氟素製 漏液檢測帶
F03-16PT型
568_sp_4

氟製 檢測帶用黏條

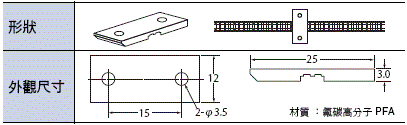

F03-26PTN型(螺絲固定型)
568_sp_5

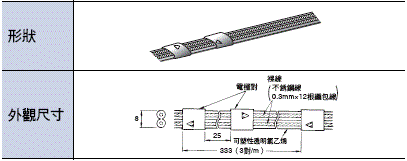

F03-15型 漏水檢測帶

漏水檢測帶
F03-15型
568_sp_6

檢測帶用黏條

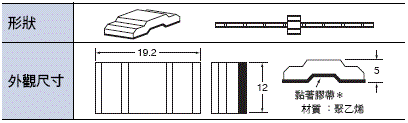

F03-25型
568_sp_7

F03-16PS型 點狀漏液感測器

請參閱K7L-AT50/AT50D/U/UD型。
