S8TS

模塊電源（5/12/24V型）

S8TS

可連結電源。類似乾電池，可提升容量

‣推薦替代型號查詢

此頁記載內容是在依據停產前商品型錄內刊載的資訊，包括商品的特點 /價格 /對應規格 /選購品等，可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。

應用事例

更新日期 2021年8月24日

基本模塊本體

24V型、12V型（S8TS-06024□型/S8TS-03012□型）

項目			單獨操作時	並聯操作時
效率(TYP.)			24V型：80% TYP.、12V型：73% TYP. (額定輸入、100%負載)
輸入條件	電壓範圍＊1		額定：AC100～240V (容許範圍：AC85～264V、DC80～370V ＊8)
	頻率＊1		50/60Hz(47～63Hz)
	電流	AC100V輸入時	24V型：1.0A以下、 12V型：0.7A以下	24V型：1.0A×台數以下、 12V型：0.7A×台數以下
	電流	AC200V輸入時	24V型：0.5A以下、 12V型：0.4A以下	24V型：0.5A×台數以下、 12V型：0.4A×台數以下
	功率因數		24V型：0.9以上，12V型：0.8以上(額定輸入、100%負載)
	高諧波電流規制		符合EN61000-3-2
	漏電流	AC100V輸入時	0.35mA以下	0.35mA×台數以下
	漏電流	AC240V輸入時	0.7mA以下	0.7mA×台數以下
	突波電流 (25℃、冷啟動) ＊5	AC100V輸入時	25A以下	25A×台數以下
	突波電流 (25℃、冷啟動) ＊5	AC200V輸入時	50A以下	50A×台數以下
輸出特性＊4	電壓調整範圍		24V型：22～28V，12V型：12V±10% (以V.ADJ調整)＊2
	漣波雜訊電壓		2%(p-p)以下
	輸入變化影響		0.5%以下(輸入AC85～264V、100%負載)
	負載變化影響		2%以下(額定輸入、10-100%負載)	3%以下(額定輸入、10-100%負載)

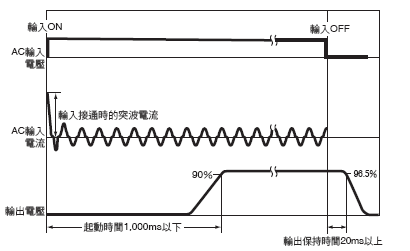

	起動時間		1,000ms以下(AC100/200V額定輸入)
	輸出保持時間＊5		20ms以上(AC100/200V額定輸入)
附屬功能	過載保護＊5		105～140%、倒L垂下型、自動復歸	100～140%、倒L垂下型、自動復歸

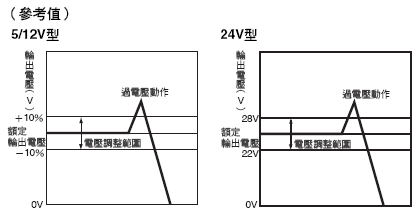

	過電壓保護＊5、＊6		有
	並聯操作		可(最多4台)
	N+1冗餘運轉		可(最多5台)
	串聯操作		可

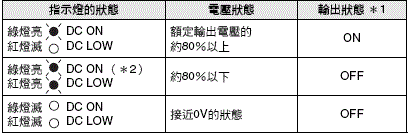

	電壓不足指示＊5		有(顏色：紅)
	電壓不足檢測輸出＊5		有(開路集極輸出) DC30V max.、50mA max.

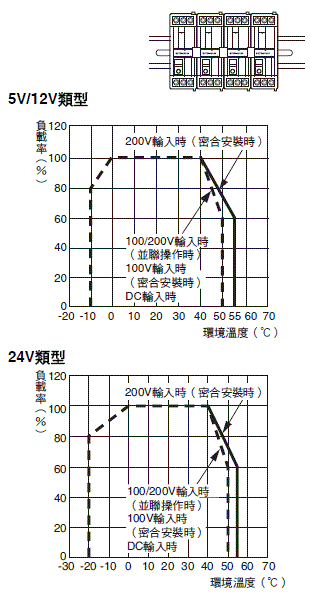

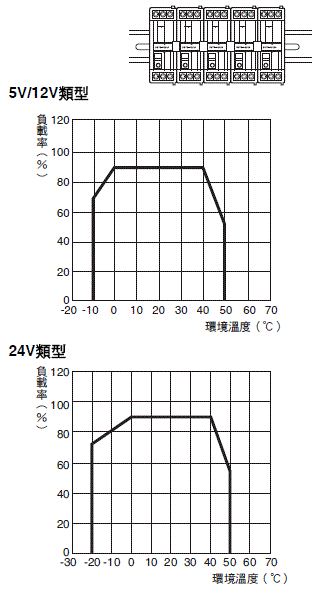

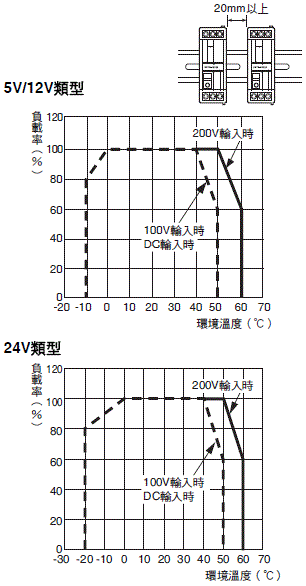

其他	使用環境溫度＊5		請參閱降額曲線(不可結冰結露)
	保存温度		-25～+65℃ (不可結冰結露)
	使用環境濕度		相對濕度25～85% (保存相對濕度25～90%)
	耐電壓		AC3.0kV 1min (所有輸入)與(所有輸出)之間(檢出電流20mA)
			AC2.0kV 1min (所有輸入)與()之間(檢出電流20mA)
			AC1.0kV 1min (所有輸出)與( )之間(檢出電流20mA)
	絕緣阻抗		100MΩ以上(所有輸出)與(所有輸入)之間 at 500 VDC
	耐震動＊7		10～55Hz 單側振幅 0.375mm 3方向各2h無異常
	耐衝撃＊7		150m/s² 6方向各3次無異常
	輸出指示燈		有(顏色：綠)
	雜音端子電壓＊8		符合EN61204-3 Class B、遵循FCC Class A ＊9
	放射性危害強度＊8		符合EN61204-3 Class B ＊9
	規格認證＊8		24V型 UL Listed：UL508 （Listing, Class2 Output：Per UL1310）＊3 cUL Listed：CSA C22.2 No.107.1 （Class2 Output：Per CSA C22.2 No.223）＊3 EN：EN62477-1 12V型 UL Listed：UL508 （Listing） cUL Listed：CSA C22.2 No.107.1 EN：EN62477-1
	重量		450g以下	450g×台數以下

＊1. 依據變頻器而定，有些會將輸出規格的輸出頻率標示為50/60Hz。
但有可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器的電源使用。
＊2. 有關並聯操作的輸出電壓調整，請參閱第 8 頁。
若設為－10％以下時，電壓不足檢測功能可能會動作。
調整後的輸出容量、輸出電流請設為低於額定輸出容量、額定輸出電流。
輸出電壓可能因V.ADJ的操作而上升至超過電壓調整範圍。
輸出電壓調整時，請確認電源的輸出電壓並注意勿破壞負載。
＊3. 以並聯操作使用時不符合Class2，敬請注意。
＊4. 輸出特性由電源輸出端規定。
＊5. 詳情請參閱第 10 頁的「特性資料」。
＊6. 進行復歸時，請關閉電源，閒置1分鐘以上之後再重開電源。
＊7. 請將端板（PFP-M型）安裝於本體的兩端。
＊8. EC指令與各種規格認證（UL、EN等）等適用範圍為100～240VAC （85～264VAC）。
＊9. 雜訊值會因配線的方法而改變。請將輸入線、GR線匯整插入1個對應雜訊用的箝位濾波器
（TDK製 ZCAT2436-1330A）。

5V型（S8TS-02505□型）

項目			單獨操作時
效率(TYP.)			73% TYP. (額定輸入、100%負載)
輸入條件	電壓範圍＊1		額定：AC100～240V (容許範圍：AC85～264V、DC80～370V＊7)
	頻率＊1		50/60Hz(47～63Hz)
	電流	AC100V輸入時	0.7A以下
	電流	AC200V輸入時	0.4A以下
	力率		0.8以上(額定輸入、100%負載)
	高調波電流規制		符合EN61000-3-2
	漏電流	AC100V輸入時	0.35mA以下
	漏電流	AC240V輸入時	0.7mA以下
	突波電流 (25℃、冷啟動) ＊5	AC100V輸入時	17.5A以下
	突波電流 (25℃、冷啟動) ＊5	AC200V輸入時	35A以下
輸出特性＊3	電壓調整範圍		5V±10% (以V.ADJ調整)＊2
	漣波雜訊電壓		2%(p-p)以下
	輸入變化影響		0.5%以下(輸入AC85～264V、100%負載)
	負載變化影響		1.5%以下(額定輸入、10-100%負載)
	起動時間＊4		1,000ms以下(AC100/200V額定輸入)
	輸出保持時間＊4		20ms以上(AC100/200V額定輸入)
附屬功能	過載保護＊4		105～140% 倒L垂下型自動復歸
	過電壓保護＊4、＊5		有
	並聯操作		不可
	N+1冗餘運轉		不可
	串聯操作		可(需要外部二極體)
	電壓不足指示＊4		有(顏色：紅)
	電壓不足檢測輸出＊4		有(開路集極輸出) DC30V max.、50mA max.
其他	使用環境溫度＊4		請參閱降額曲線(不可結冰結露)
	保存温度		-25～+65℃ (不可結冰結露)
	使用環境濕度		相對濕度25～85% (保存相對濕度25～90%)
	耐電壓		AC3.0kV 1min (所有輸入)與(所有輸出)之間(檢出電流20mA)
			AC2.0kV 1min (所有輸入)與()之間(檢出電流20mA)
			AC1.0kV 1min (所有輸出)與( )之間(檢出電流20mA)
	絕緣阻抗		100MΩ以上(所有輸出)與(輸入、)之間 at 500 VDC
	耐震動＊6		10～55Hz 單側振幅 0.375mm 3方向各2h無異常
	耐衝擊＊6		150m/s² 6方向各3次無異常
	輸出指示燈		有(顏色：綠)
	雜音端子電壓＊7		符合EN61204-3 Class B、遵循FCC Class A
	放射性危害強度＊7		符合EN61204-3 Class B
	安全標準＊7		UL Listed：UL508 （Listing） cUL Listed：CSA C22.2 No.107.1 EN：EN62477-1
	重量		450g以下

＊1. 依據變頻器而定，有些會將輸出規格的輸出頻率標示為50/60Hz。
但有可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器的電源使用。
＊2. 若設為－10％以下時，電壓不足檢測功能可能會動作。
調整後的輸出容量、輸出電流請設為低於額定輸出容量、額定輸出電流。
V.ADJ的容量操作可使電壓上升至電壓調整範圍的+10%以上。
輸出電壓調整時，請確認電源的輸出電壓並注意勿破壞負載。
＊3. 輸出特性由電源輸出端規定。
＊4. 詳情請參閱第 10 頁的「特性資料」。
＊5. 進行復歸時，請關閉電源，閒置1分鐘以上之後再重開電源。
＊6. 請將端板（PFP-M型）安裝於本體的兩端。
＊7. EC指令與各種安全標準（UL、EN等）適用範圍為100～240VAC （85～264VAC）。
