OMRON VT-S系列 基板外觀檢測設備|高密度貼裝也能精準檢測

2026年10月2日

本期將為您介紹 OMRON 針對生成式 AI 伺服器及汽車 ECU 所使用的高密度 PCB,所提供的焊錫形狀檢測解決方案。

您是否正面臨以下課題?

高密度 PCB 的焊錫形狀是否難以穩定檢測?

陰影與二次反射是否影響檢測精度?

隨著元件小型化與高密度貼裝,是否擔心檢測品質下降?

如果您有上述困擾,誠摯邀請您了解 OMRON 的解決方案。


高密度貼裝帶來更高的品質風險

隨著生成式 AI 伺服器、ADAS 與電池管理系統(BMS)持續高速發展,PCB 設計朝向更高密度、更小間距及更複雜的結構演進。在此趨勢下,即使是過去被視為微小問題的異物或焊接異常,也可能對產品品質造成重大影響。

例如:

異物附著於元件表面導致電氣訊號異常

終端客戶檢測時被判定為不良品(NG)

返工、報廢及客戶退貨成本增加

品牌信譽與市場品質風險提升

因此,如何在量產階段穩定且準確地檢測焊錫形狀,已成為高密度 PCB 品質管理的重要課題。

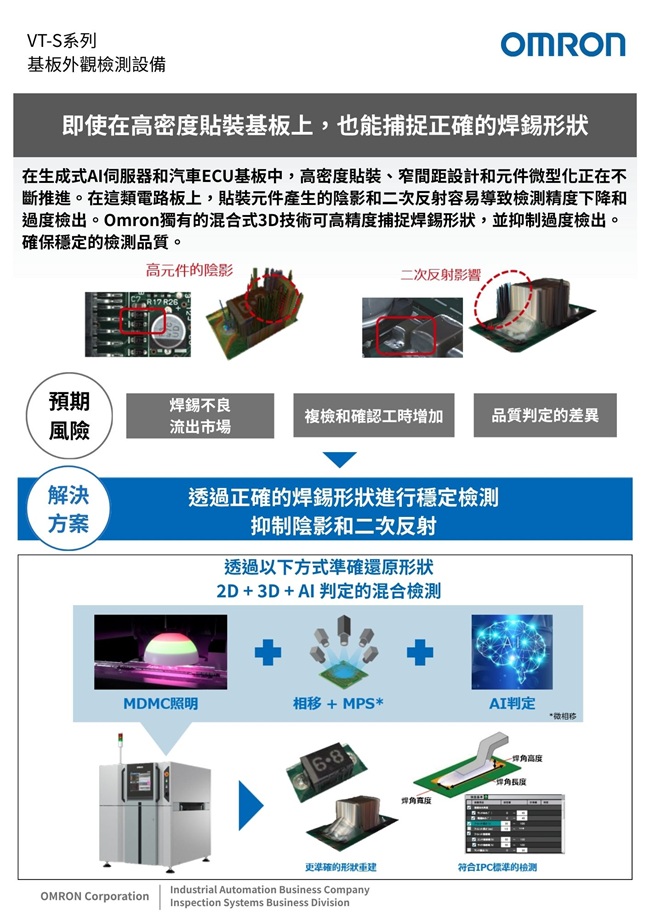

OMRON 提供穩定可靠的焊錫形狀檢測方案

OMRON 獨有的 Hybrid 3D 檢測技術,即使面對陰影與二次反射等複雜條件,也能精準重建焊錫形狀。透過結合:2D 檢測、3D 檢測、AI 智慧判定,可有效降低誤判與過檢,實現更穩定的檢測品質。相較於傳統檢測方式,本方案能更準確掌握高密度 PCB 的焊錫狀態,協助提升產品品質並降低市場風險。
