A22NE-PD / A22NE-P / A22E

緊急停止按鈕開關(φ22/φ25)

A22NE-PD / A22NE-P / A22E

φ22與φ25通用(使用止迴環時)

(單位:mm)

非照光型

中型推拉式開關 (φ40)/A22E-MP型

1111_dm_1

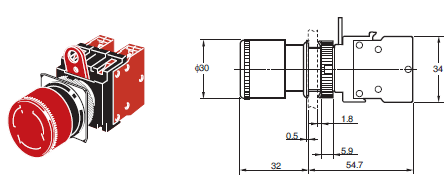

小型按壓鎖旋轉復歸型(φ30)/A22E-S型

1111_dm_2

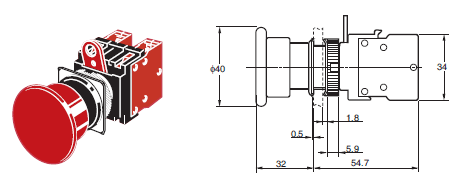

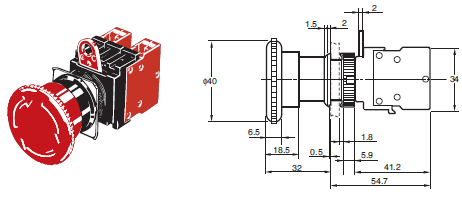

中型按壓鎖旋轉復歸型(φ40)/A22E-M型

1111_dm_3

註. 附EMO、EMS顯示器型也採相同形狀。

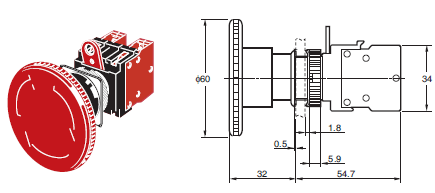

大型按壓鎖旋轉復歸型(φ60)/A22E-L型

1111_dm_4

照光型

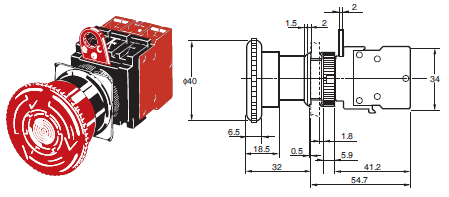

中型按壓所旋轉復歸型 (φ40)/A22EL-M型
1111_dm_5



2a(2b)裝備有一體接點開關模組時的開關部尺寸

1111_dm_6

註. 此操作部是以A22E-M型為例。

選購品

面板插頭
圓形A22Z-3530型

1111_dm_7

φ30用樹脂附件A22Z-A30型

1111_dm_8

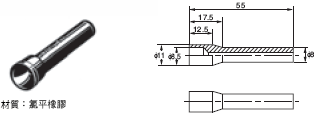

燈泡更換工具A22Z-3901型

1111_dm_9

鎖緊工具A22Z-3905型

1111_dm_10

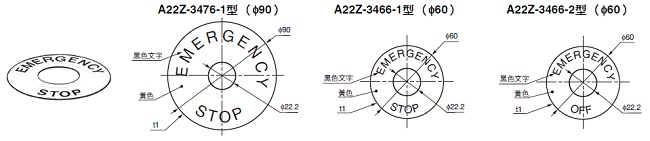

彫刻板

A22NE-PD / A22NE-P / A22E 外觀尺寸 7

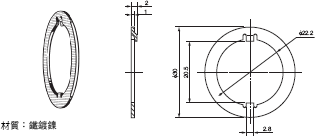

止迴環A22Z-3360型

1111_dm_12

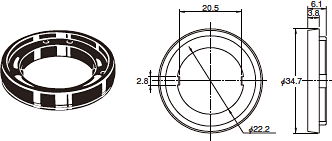

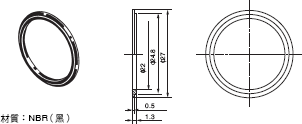

φ25用套環A22Z-R25型

1111_dm_13

LED A22-6[]、12[]、24[]型

1111_dm_14

控制盒

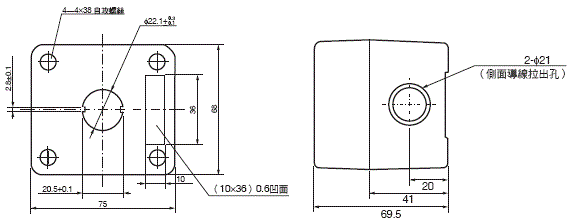

A22Z-B101Y型(單孔)

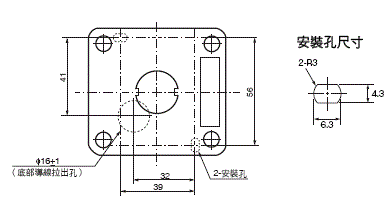

1111_dm_16_1


纜線拉出孔(TOP VIEW)

1111_dm_16_2

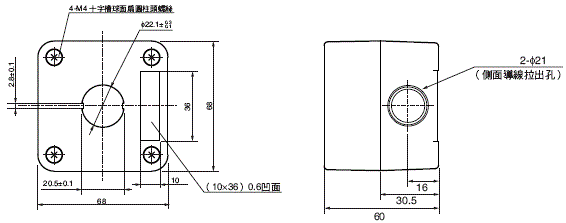

控制盒

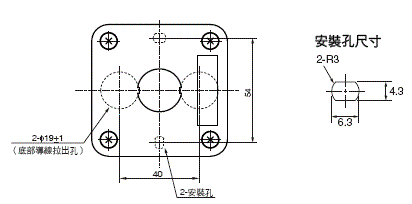

A22Z-B201Y型(單孔)

1111_dm_16_3


纜線拉出孔(TOP VIEW)

1111_dm_16_4

防護環 A22Z-EG1型、A22Z-EG1-W型、A22Z-EG10型、A22Z-EG10-W型

1111_dm_17
註1. 防護環的尺寸是以SEMATECH Application Guide for SEMI S2-93為基準來設計。
註2. 開關本體未隨附。

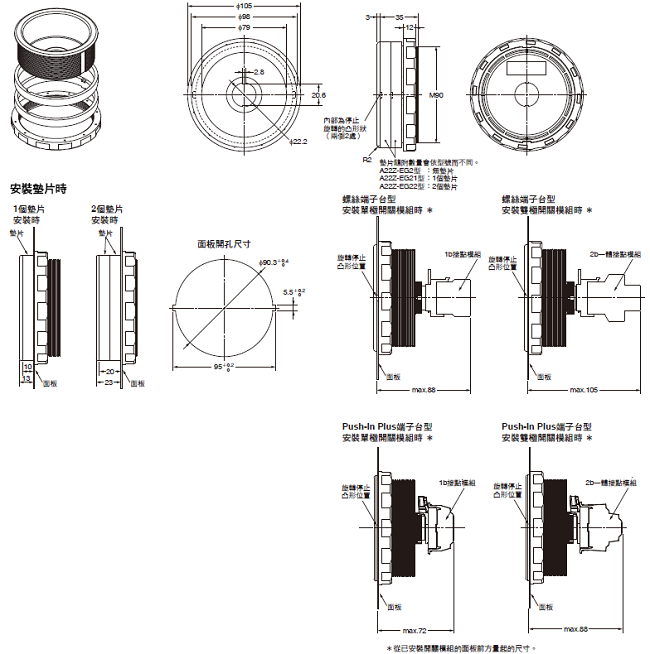

防護環A22Z-EG2型、A22Z-EG21型、A22Z-EG22型

1111_dm_18
註1. 防護環的尺寸是以
SEMATECH Application Guide for SEMI S2-93為基準來設計。
註2. 開關本體未隨附。
註3. 請以鎖合扭力1.96~2.94N・m來鎖緊。
註4. 面板容許厚度如下所示。
無墊片時 :t=1.3~22.5mm
安裝1個墊片時 :t=1.3~12.5mm
安裝2個墊片時 :t=1.3~2.5mm

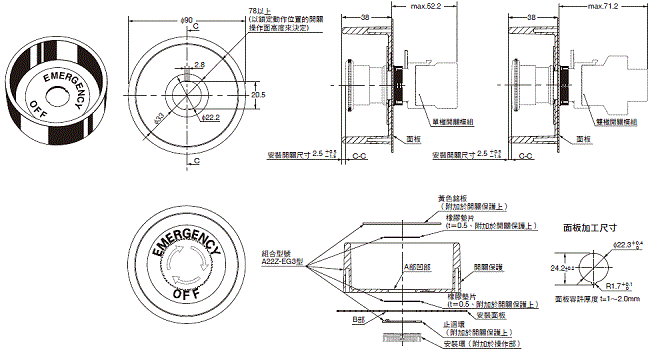

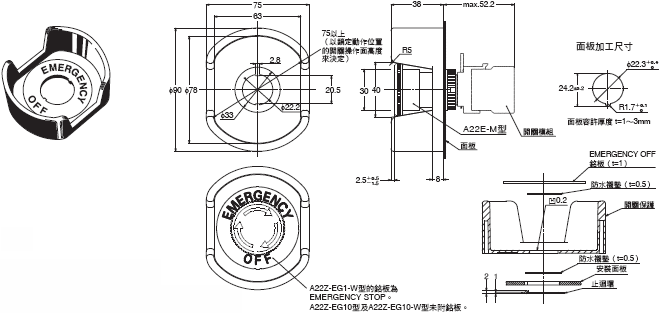

防護環 A22Z-EG3

  1111_dm_19
註1. 防護環的尺寸是以SEMATECH ApplicationGuide for SEMI S2-93為基準而設計。
註2. 開關本體未隨附。
