A22NE-PD / A22NE-P / A22E

A22NE-PD / A22NE-P / A22E

緊急停止按鈕開關（φ22／φ25）

φ22與φ25通用（使用止迴環時）

應用事例

更新日期 2024年3月29日

型號構成

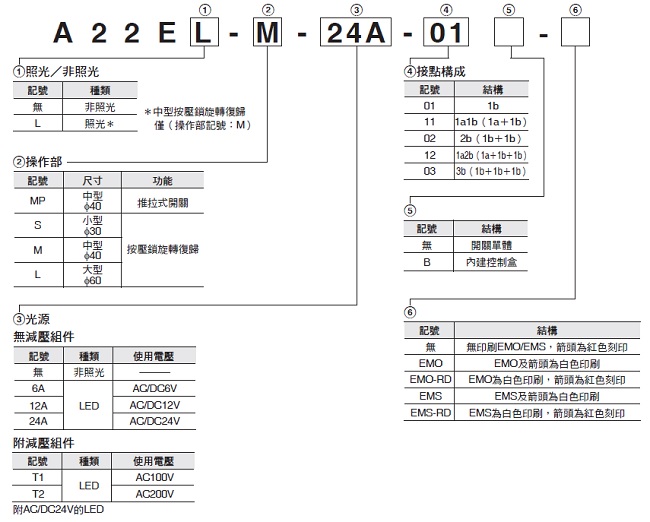

型號組成說明（可組合搭配訂購的型號）

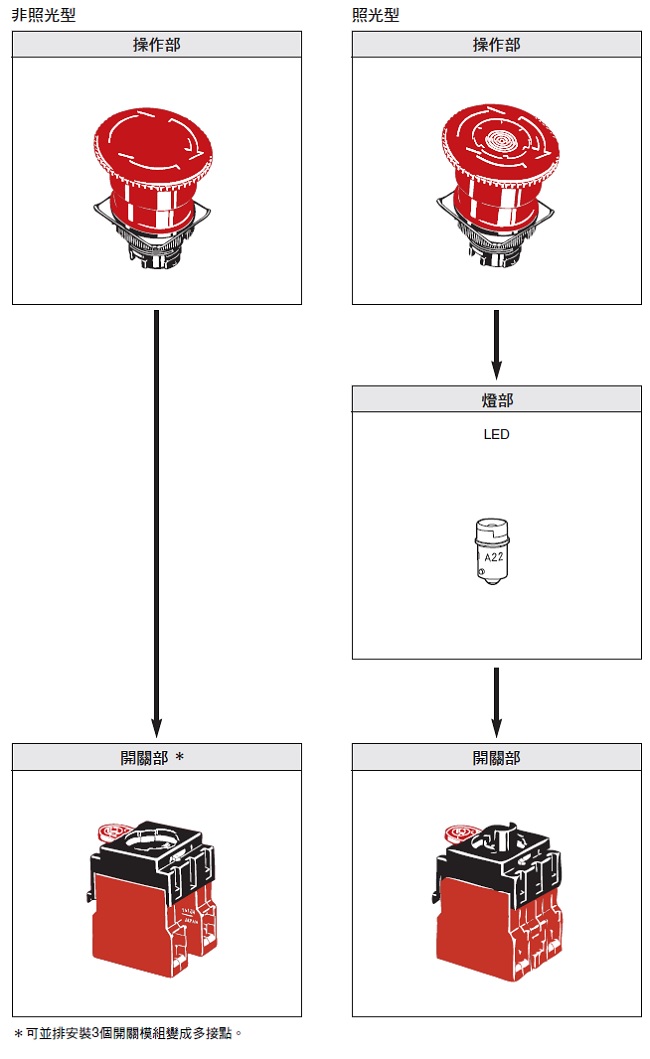

以操作部、燈部（僅限照光型）、開關部為套組的方式提供。

可組合搭配訂購的型號

非照光型 （無EMO/EMS顯示）

動作功能		組合型號	操作部的顏色
外觀	接點構成	組合型號	操作部的顏色
中型推拉式開關 φ40　 (A22E-MP型)	1b	A22E-MP-01	紅
	1a1b(1a+1b)	A22E-MP-11
	2b(1b+1b)	A22E-MP-02
小型按壓鎖・旋轉復歸 φ30　 (A22E-S型)	1b	A22E-S-01 ＊
	1a1b(1a+1b)	A22E-S-11 ＊
	2b(1b+1b)	A22E-S-02 ＊
	1a2b(1a+1b+1b)	A22E-S-12 ＊
	3b(1b+1b+1b)	A22E-S-03 ＊
中型按壓鎖・旋轉復歸 φ40　 (A22E-M型)	1b	A22E-M-01 ＊
	1a1b(1a+1b)	A22E-M-11 ＊
	2b(1b+1b)	A22E-M-02 ＊
	1a2b(1a+1b+1b)	A22E-M-12 ＊
	3b(1b+1b+1b)	A22E-M-03 ＊
大型按壓鎖・旋轉復歸 φ60　 (A22E-L型)	1b	A22E-L-01 ＊
	1a1b(1a+1b)	A22E-L-11 ＊
	2b(1b+1b)	A22E-L-02 ＊

＊取得韓國S-mark認證機種
註. 另備有黃色型（無法用於緊急停止之用途）。請洽本公司。

非照光型（附EMO/EMS顯示）

動作功能		組合型號	操作部的顏色
外觀	接點構成	組合型號	操作部的顏色
中型按壓鎖・旋轉復歸 EMO附顯示器 φ40	1b	A22E-M-01-EMO *	紅
	1b	A22E-M-01-EMO-RD
	1a1b （1a＋1b）	A22E-M-11-EMO *
	1a1b （1a＋1b）	A22E-M-11-EMO-RD
	2b （1b＋1b）	A22E-M-02-EMO *
	2b （1b＋1b）	A22E-M-02-EMO-RD
	1a2b （1a＋1b＋1b）	A22E-M-12-EMO *
	1a2b （1a＋1b＋1b）	A22E-M-12-EMO-RD
	3b （1b＋1b＋1b）	A22E-M-03-EMO *
	3b （1b＋1b＋1b）	A22E-M-03-EMO-RD
中型按壓鎖・旋轉復歸 EMS附顯示器 φ40	1b	A22E-M-01-EMS *
	1b	A22E-M-01-EMS-RD
	1a1b （1a＋1b）	A22E-M-11-EMS *
	1a1b （1a＋1b）	A22E-M-11-EMS-RD
	2b （1b＋1b）	A22E-M-02-EMS *
	2b （1b＋1b）	A22E-M-02-EMS-RD
	1a2b （1a＋1b＋1b）	A22E-M-12-EMS *
	1a2b （1a＋1b＋1b）	A22E-M-12-EMS-RD
	3b （1b＋1b＋1b）	A22E-M-03-EMS *
	3b （1b＋1b＋1b）	A22E-M-03-EMS-RD

＊取得韓國S-mark認證機種
註. 開關組的顏色為a接點：黑、b接點：紅。上圖為2b接點的構成。

照光型

動作功能				按壓鎖旋轉復歸型	操作部的顏色
外觀	接點構成	照光	使用電壓	組合型號	操作部的顏色
緊急停止茸傘型 φ40　 (A22E型) 無減壓組件	1b	LED	AC/DC6V	A22EL-M-6A-01 ＊	紅
			AC/DC12V	A22EL-M-12A-01 ＊
			AC/DC24V	A22EL-M-24A-01 ＊
	1a1b (1a+1b)	LED	AC/DC6V	A22EL-M-6A-11 ＊
			AC/DC12V	A22EL-M-12A-11 ＊
			AC/DC24V	A22EL-M-24A-11 ＊
	2b (1b+1b)	LED	AC/DC6V	A22EL-M-6A-02 ＊
			AC/DC12V	A22EL-M-12A-02 ＊
			AC/DC24V	A22EL-M-24A-02 ＊
緊急停止茸傘型 φ40　 (A22E型) 附減壓組件	1b	LED	AC100V	A22EL-M-T1-01
	1b	LED	AC200V	A22EL-M-T2-01
	1a1b (1a+1b)	LED	AC100V	A22EL-M-T1-11
	1a1b (1a+1b)	LED	AC200V	A22EL-M-T2-11
	2b (1b+1b)	LED	AC100V	A22EL-M-T1-02
	2b (1b+1b)	LED	AC200V	A22EL-M-T2-02

＊取得韓國S-mark認證機種

內建控制盒組合型號

外觀	接點構成	型號
	1b	A22E-M-01B ＊
	1a1b(1a+1b)	A22E-M-11B ＊
	2b(1b+1b)	A22E-M-02B ＊

註. 控制盒使用A22Z-B101Y型。
＊取得韓國S-mark認證機種

單品訂購方式

可個別訂購操作部、燈部、開關部。
若採用整組訂購方式而無法備齊所有的機種時，可使用本訂購方式。
亦可用來做為維修零件時庫存管理的訂購方式。

操作部

非照光型

密封性	IP65耐油型
功能外觀	小型(φ30)	中型(φ40)	大型(φ60)
推拉式開關	――	A22E-MP型	――
按壓鎖・旋轉復歸	A22E-S型	A22E-M型	A22E-L型
		A22E-M-EMO型 A22E-M-EMO-RD型
		A22E-M-EMS型 A22E-M-EMS-RD型

照光型

密封性	IP65
外觀	中型(φ40)
功能
按壓鎖・旋轉復歸	A22EL-M型

密封性

IP65

外觀

中型(φ40)

功能

按壓鎖・旋轉復歸

A22EL-M型

1111_lu_5_1

燈部

LED

發光顏色		額定電壓	型號
紅	標準	AC/DC6V	A22-6AR
		AC/DC12V	A22-12AR
		AC/DC24V	A22-24AR

註. 用於低功率照明時，請使用A22-24AR型。

開關部（一般負載）

無減壓組件

分類		非照光	照光用
外觀
動作功能		間歇	間歇
接點構成		型號	型號
一般負載用	1b	A22-01M	A22L-01M
	1a1b(1a+1b)	A22-11M	A22L-11M
	2b(1b+1b)	A22-02M	A22L-02M

附減壓組件

分類		照光用AC110V	照光用AC220V
外觀
動作功能		間歇	間歇
接點構成		型號	型號
一般負載用	1b	A22L-01M-T1	A22L-01M-T2
	1a1b(1a+1b)	A22L-11M-T1	A22L-11M-T2
	2b(1b+1b)	A22L-02M-T1	A22L-02M-T2

註. 附減壓組件型請使用A22-24AR。

選購品

種類	分類		型號	備註
開關模組	1a接點	一般負載	A22-10	一般情況下皆有配備。加裝或更換時可使用。
	1a接點	微小負載	A22-10S
	1b接點	一般負載	A22-01
	1b接點	微小負載	A22-01S
	2a (1a+1a)	一般負載	A22-20	加裝或更換時可使用。
	一體型接點	微小負載	A22-20S
	2b (1b+1b)	一般負載	A22-02
	一體型接點	微小負載	A22-02S
照光模組	直接照光		A22-TN	可用於變更照明方式時。
	低功率照明	AC100V	A22-T1
	低功率照明	AC200V	A22-T2
安裝台	-		A22-3200	一般情況下皆有配備。適用於當您購買及安裝開關模組或照光模組等單項商品時。
緊急停止雕刻板	黃底黑字φ60		A22Z-3466-1	如欲將其作為面板間的保護結構使用，請搭配橡膠墊片。
	黃底黑字φ90		A22Z-3476-1	如欲將其作為面板間的保護結構使用，請搭配橡膠墊片。＊2
	黃底黑字φ60		A22Z-3466-2	如欲將其作為面板間的保護結構使用，請搭配橡膠墊片。
面板插頭	圓形		A22Z-3530	可用來補填因預先增設而裁剪的面板孔。顏色為黑色。
接頭	控制盒用	φ7～9用	A22Z-3500-1	此為塑膠製品，從開關盒中拉出纜線時可使用。
接頭	纜線外徑	φ9～11用	A22Z-3500-2	此為塑膠製品，從開關盒中拉出纜線時可使用。
φ25用套環	-		A22Z-R25	安裝於孔徑φ25的面板時使用。(請參閱型錄第 16 頁 )
φ30用樹脂附件	-		A22Z-A30	安裝於孔徑φ30的面板時使用。(請參閱型錄第 16 頁 )
鎖定板	-		A22Z-3380	固定開關部的拉扣時使用。
控制盒	單孔黃色控制盒		A22Z-B101Y	樹脂材質。使用控制盒時，無法使用2NO、2NC、1NC＋1NO的2接點開關模組。＊2
控制盒	單孔黃色控制盒		A22Z-B201Y	樹脂材質。使用控制盒時，無法使用2NO、2NC、1NC＋1NO的2接點開關模組。＊2
止迴環	-		A22Z-3360	雖然本體配備有止迴部件，但若需要更強固的止迴效果時可使用此止迴環。(請參閱型錄第16頁)
燈泡更換工具	-		A22Z-3901	橡膠材質，可更容易裝卸燈泡。
鎖緊工具	-		A22Z-3905	可從面板背面鎖緊安裝環，以及取下照光型的外蓋。
EMO用防護環套組(黃色)	-		A22Z-EG1	SEMI-S2適用防護環與EMERGENCY OFF銘板成套搭配A22E型使用，即可支援SEMI-S2/SEMATECH　APPLICATION GUIDE FOR SEMI S2。(緊急截斷用)＊1＊2
EMO用防護環(黃色)	非與EMERGENCY OFF 銘板成套。		A22Z-EG10	搭配A22E型的EMO附顯示器型一起使用，即可支援SEMI-S2/SEMATECH APPLICATION GUIDE FOR SEMI S2。 (緊急截斷用)＊2
EMS用防護環套組(白色)	-		A22Z-EG1-W	SEMI-S2適用防護環與EMERGENCY STOP銘板成套搭配A22E型一起使用，即可支援SEMI-S2/SEMATECH APPLICATION GUIDE FOR SEMI S2。(緊急停止)＊1＊2
EMS用防護環(白色)	與EMERGENCY STOP 銘板並非成套。		A22Z-EG10-W	搭配A22E型的EMS附顯示器型使用，即可支援SEMI-S2/SEMATECH APPLICATION GUIDE FOR SEMI S2。(緊急停止)＊2
防護環(黃色)	無墊片模組		A22Z-EG2	支援SEMI-S2/SEMATECH APPLICATION GUIDE FOR SEMI S2。(緊急截斷用)＊1＊2 請搭配A22E型緊急停止按鈕開關一起使用。
	附1個墊片模組		A22Z-EG21
	附2個墊片模組		A22Z-EG22
EMO用防護環套組(黃色)	-		A22Z-EG3	SEMI-S2適用防護環與EMERGENCY OFF銘板成套若搭配A22E型一起使用，即可支援SEMI-S2/SEMATECH APPLICATION GUIDE FOR SEMI S2。(緊急截斷用)＊1＊2
