規格選型

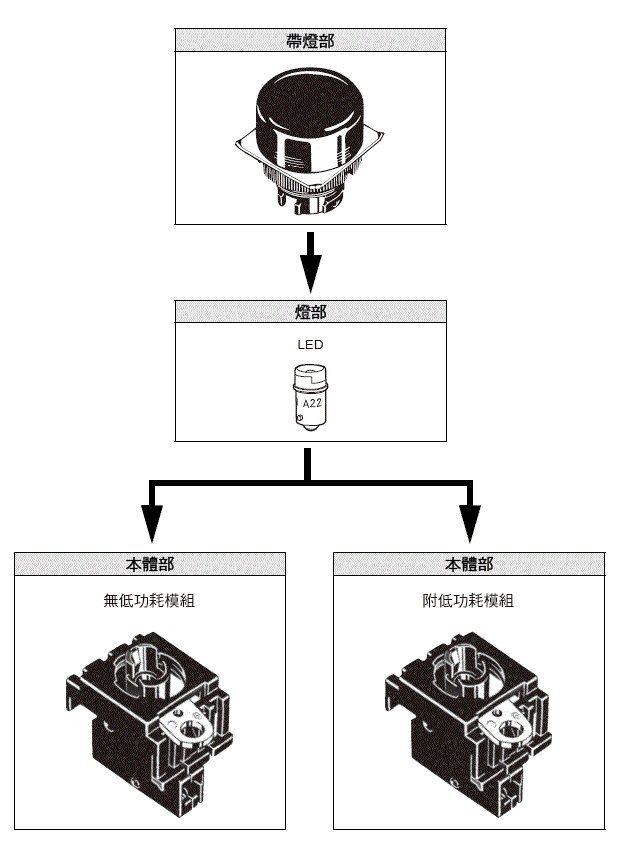

帶燈部、燈部、本體部套裝的型號說明。
有關組合的詳細資訊，請參閱「種類」。
M22
指示燈（圓形φ22/25）
更新日期 2024年4月15日

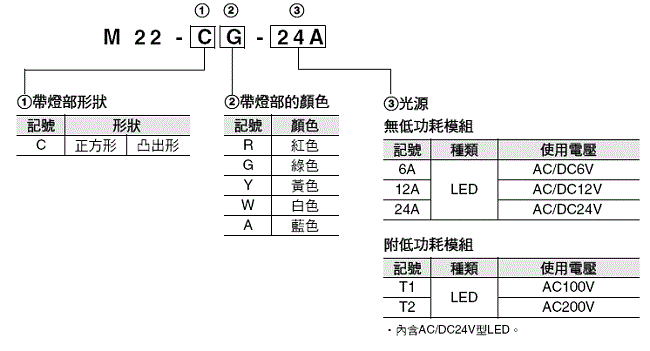

型號構成
型號基準
種類
套裝組合型號
以套裝方式提供帶燈部、燈部、本體部。
指示燈
| 形狀 | 帶燈 | 使用電壓 | 套裝型號 | 帶燈部的顏色記號(顏色) | |
|---|---|---|---|---|---|
| 正方形（凸出形）
（M22-C型） 無低功耗模組 |
 |
LED | AC/DC6V | M22-C [] -6A | R(紅色)
Y(黃色) G(綠色) W(白色) A(藍色) |
| AC/DC12V | M22-C [] -12A | ||||
| AC/DC24V | M22-C [] -24A | ||||
| 正方形(凸出形)
(M22-C型) 附低功耗模組 |
 |
LED | AC100V | M22-C [] -T1 | |
| AC200V | M22-C [] -T2 | ||||
註. 請在上述型號[]中指定顯示操作部位顏色的記號。
單品型號
可個別訂購帶燈部、燈部、本體部。若整套訂購無法滿足使用需求時，可自行搭配訂購。亦可用來做為維修零件時庫存管理的訂購方式。
•訂購方式…請指定下一頁的型號。
帶燈部
| 密封性 | IP65 | |
|---|---|---|
| 形狀 | 操作部位的顏色 | 型號 |
|
正方形(凸出形)
|
紅色 | M22-CR |
| 綠色 | M22-CG | |
| 黃色 | M22-CY | |
| 白色 | M22-CW | |
| 藍色 | M22-CA | |
燈部
LED
| 使用電壓 | AC/DC6V | AC/DC12V | AC/DC24V | ||
|---|---|---|---|---|---|
| 形状 | 使用電壓 | 發光顏色 | 型號 | 型號 | 型號 |
|
AC/DC用 | 紅色 | A22-6AR | A22-12AR | A22-24AR |
| 綠色 | A22-6AG | A22-12AG | A22-24AG | ||
| 黃色 | A22-6AY | A22-12AY | A22-24AY | ||
| 藍色 | A22-6AA | A22-12AA | A22-24AA | ||
註. 使用於低功耗照明時，請使用A22-24A[]型。不可使用24V以外的LED燈。
＊用於操作部位的顏色為黃色或白色時。
本體部
| 形狀 |
|
|
|
|---|---|---|---|
| 分類 | 無低功耗模組 |
附低功耗模組 AC110V |
附低功耗模組 AC220V |
| 型號 | M22-00 | M22-00-T1 | M22-00-T2 |
註. 附低功耗模組的LED燈請使用A22-24A [] 型。不可使用24V以外的LED燈。
選購品、零組件、工具
選購品、零組件、工具與A22型按鈕開關共用。請參閱A22型。
更新日期 2024年4月15日
