規格選型
（單位：mm）
A3P
照明按鈕開關（方型）
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2024年6月4日
此外觀尺寸為開關輸出點數為2者。

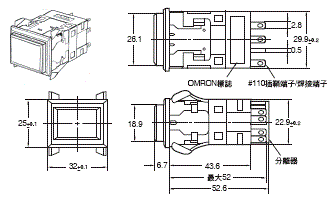

長方形／A3PJ型

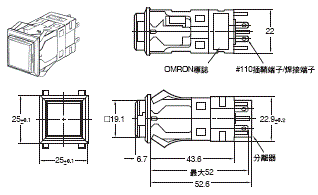

正方形／A3PA型

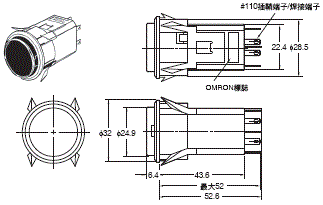

圓形／A3PT型
註. ＃110插鞘端子／焊接端子的板厚為0.5mm。
未指定部分的尺寸公差為±0.4mm。
選購品（安裝時）尺寸
銘板
長方形用
A3PJ-5201、-5202型
正方形用
A3PA-5201、-5202型
更換工具
A3PJ-5080型
註.材質使用不銹鋼。

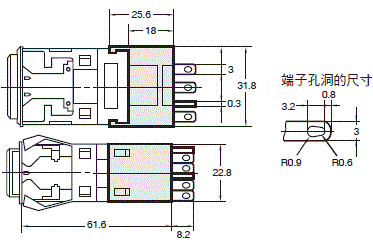

安裝插座時的尺寸
長方形／A3PJ型用（M2PJ型用）
纏線端子
A3PJ-4101型

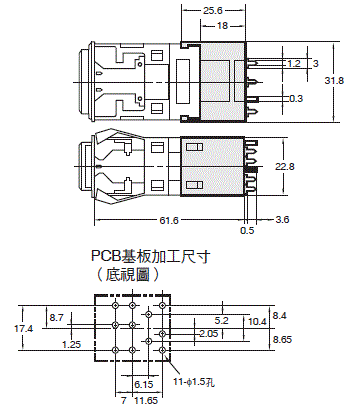

PCB端子
A3PJ-4102型
焊接端子
A3PJ-4103型
正方形／A3PA型用（M2PA型用）
纏線端子
A3PA-4101型
PCB端子
A3PA-4102型
焊接端子
A3PA-4103型
註. PCB基板加工尺寸圖係以開關部本體的「OMRON」標誌位在紙面下方的狀態，將開關部安裝於插座時的尺寸。
未指定部分的尺寸公差為±0.4mm。
安裝開關保護罩時的尺寸

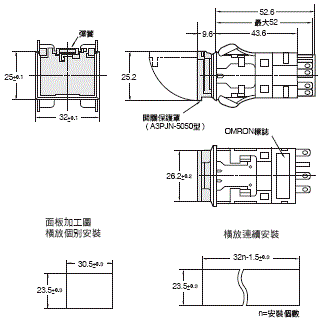

長方形用
A3PJN-5050型（橫置安裝用）
註.無法進行直立連續安裝。

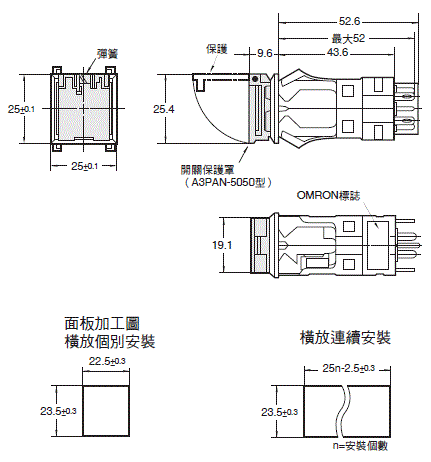

正方形用
A3PAN-5050型（橫置安裝用）
註.無法進行直立連續安裝。

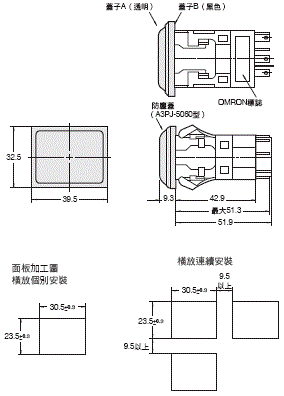

安裝防塵蓋時的尺寸
長方形用
A3PJ-5060型

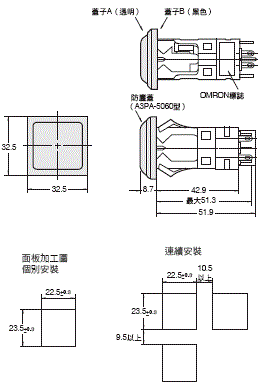

正方形用
A3PA-5060型
註1. 安裝面板的厚度為t＝1～5mm。
2. 未指定部分的尺寸公差為±0.4mm。
