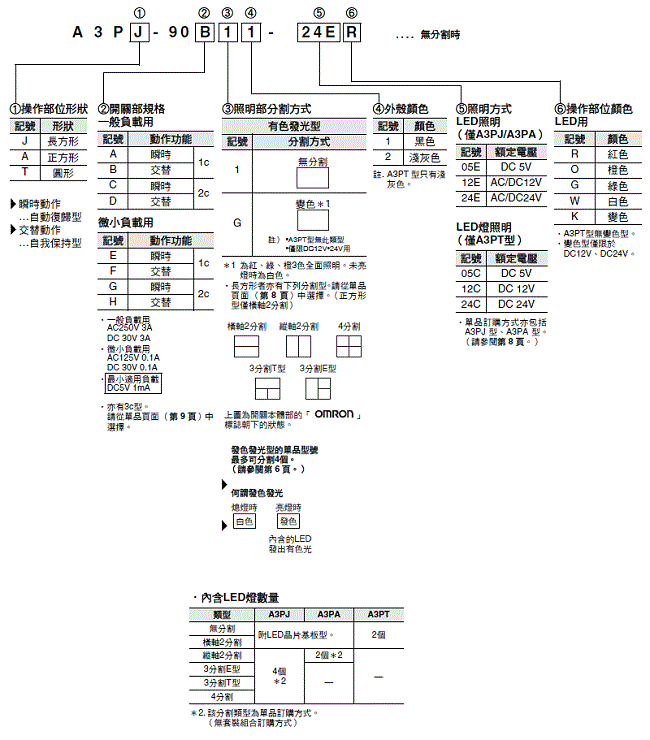

型號構成

型號基準

以操作部位、燈部及開關部為套裝的型號。
詳細資訊請參閱「種類」(規格說明書第3~5頁)。
視下列記載的功能/規格組合不同,有些型號恐無法購買。詳情請洽詢經銷公司。

A3P 種類 2

套裝組合型號

以套裝方式提供操作部位、燈部及開關部。
(亦有無法組合的型號。詳細內容請洽本公司。)

長方形

A3P 種類 5

一般負載用

接點類型 一般負載用(AC250V、3A、DC30V 4A) 操作部位的顏色記號
(顏色)
動作功能 瞬時動作(自動復歸型) 交替動作(自我保持型)
輸出點數 照明方式 外殼顏色 黑色 淺灰色 黑色 淺灰色
1c LED DC 5V A3PJ-90A11-05E(1) A3PJ-90A12-05E(1) A3PJ-90B11-05E(1) --- R
O
G
W
AC/DC12V A3PJ-90A11-12E(1) A3PJ-90A12-12E(1) A3PJ-90B11-12E(1) A3PJ-90B12-12E(1)
AC/DC24V A3PJ-90A11-24E(1) A3PJ-90A12-24E(1) A3PJ-90B11-24E(1) A3PJ-90B12-24E(1)
變色 DC12V A3PJ-90AG1-12EK --- --- --- *
DC24V A3PJ-90AG1-24EK A3PJ-90AG2-24EK A3PJ-90BG1-24EK A3PJ-90BG2-24EK
2c LED DC 5V A3PJ-90C11-05E(1) A3PJ-90C12-05E(1) A3PJ-90D11-05E(1) A3PJ-90D12-05E(1) R
O
G
W
AC/DC12V A3PJ-90C11-12E(1) A3PJ-90C12-12E(1) A3PJ-90D11-12E(1) A3PJ-90D12-12E(1)
AC/DC24V A3PJ-90C11-24E(1) A3PJ-90C12-24E(1) A3PJ-90D11-24E(1) A3PJ-90D12-24E(1)
變色 DC24V A3PJ-90CG1-24EK A3PJ-90CG2-24EK A3PJ-90DG1-24EK A3PJ-90DG2-24EK *

註. 請於型號(1)中填入操作部位的顏色記號。R (紅色)、O (橙色)、G (綠色)、W (白色)

A3P 種類 7

*變色帶燈類型可藉由變更端子配線而成為紅、綠、橙3色全面照明。(請參閱規格說明書)

微小負載用

接點類型 微小負載用(AC125V、0.1A、DC30V 0.1A) 操作部位的顏色記號
(顏色)
動作功 瞬時動作(自動復歸型)
輸出點數 照明方式 外殼顏色 黑色 淺灰色
1c LED DC 5V A3PJ-90E11-05E(1) A3PJ-90E12-05E(1) R
O
G
W
AC/DC12V A3PJ-90E11-12E(1) ---
AC/DC24V A3PJ-90E11-24E(1) A3PJ-90E12-24E(1)
變色 DC24V A3PJ-90EG1-24EK A3PJ-90EG2-24EK *
2c LED DC 5V A3PJ-90G11-05E(1) --- R
O
G
W
AC/DC12V A3PJ-90G11-12E(1) ---
AC/DC24V A3PJ-90G11-24E(1) A3PJ-90G12-24E(1)
變色 DC24V A3PJ-90GG1-24EK --- *

註. 請於型號(1)中填入操作部位的顏色記號。R (紅色)、O (橙色)、G (綠色)、W (白色)

A3P 種類 10

*變色帶燈類型可藉由變更端子配線而成為紅、綠、橙3色全面照明。(請參閱規格說明書)

正方形

A3P 種類 13

一般負載用

接點類型 一般負載用(AC250V、3A、DC30V 4A) 操作部位的顏色記號
(顏色)
動作功能 瞬時動作(自動復歸型) 交替動作(自我保持型)
輸出點數 照明方式 外殼顏色 黑色 淺灰色 黑色 淺灰色
1c LED DC 5V A3PA-90A11-05E(1) A3PA-90A12-05E(1) --- --- R
O
G
W
AC/DC12V A3PA-90A11-12E(1) A3PA-90A12-12E(1) A3PA-90B11-12E(1) A3PA-90B12-12E(1)
AC/DC24V A3PA-90A11-24E(1) A3PA-90A12-24E(1) A3PA-90B11-24E(1) A3PA-90B12-24E(1)
變色 DC24V A3PA-90AG1-24EK A3PA-90AG2-24EK A3PA-90BG1-24EK A3PA-90BG2-24EK *
2c LED DC 5V A3PA-90C11-05E(1) --- --- --- R
O
G
W
AC/DC12V A3PA-90C11-12E(1) A3PA-90C12-12E(1) A3PA-90D11-12E(1) A3PA-90D12-12E(1)
AC/DC24V A3PA-90C11-24E(1) A3PA-90C12-24E(1) A3PA-90D11-24E(1) A3PA-90D12-24E(1)
變色 DC12V A3PA-90CG1-12EK --- A3PA-90DG1-12EK --- *
DC24V A3PA-90CG1-24EK A3PA-90CG2-24EK A3PA-90DG1-24EK A3PA-90DG2-24EK

註. 請於型號(1)中填入操作部位的顏色記號。R (紅色)、O (橙色)、G (綠色)、W (白色)

A3P 種類 15

*變色帶燈類型可藉由變更端子配線而成為紅、綠、橙3色全面照明。(請參閱規格說明書)

微小負載用

接點類型 微小負載用(AC125V、0.1A、DC30V 0.1A) 操作部位的顏色記號
(顏色)
動作功能 瞬時動作(自動復歸型)
輸出點數 照明方式 外殼顏色 黑色 淺灰色
1c LED DC 5V --- A3PA-90E12-05E(1) R
O
G
W
AC/DC12V A3PA-90E11-12E(1) ---
AC/DC24V A3PA-90E11-24E(1) A3PA-90E12-24E(1)
變色 DC24V A3PA-90EG1-24EK A3PA-90EG2-24EK *
2c LED AC/DC12V A3PA-90G11-12E(1) --- R
O
G
W
AC/DC24V A3PA-90G11-24E(1) A3PA-90G12-24E(1)
變色 DC12V A3PA-90GG1-12EK --- *

註. 請於型號(1)中填入操作部位的顏色記號。R (紅色)、O (橙色)、G (綠色)、W (白色)

A3P 種類 18

*變色帶燈類型可藉由變更端子配線而成為紅、綠、橙3色全面照明。(請參閱規格說明書)

圓形

A3P 種類 21

一般負載用

接點類型 一般負載用(AC250V、3A、DC30V 4A) 操作部位的顏色記號
(顏色)
動作功能 瞬時動作
(自動復歸型)
交替動作
(自我保持型)
輸出點數 照明方式 外殼顏色 淺灰色 淺灰色
1c LED燈 DC 24V A3PT-90A12-24C(1) A3PT-90B12-24C(1) R O G W
2c LED燈 DC 24V A3PT-90C12-24C(1) A3PT-90D12-24C(1) R O G W

註. 請於型號(1)中填入操作部位的顏色記號。R (紅色)、O (橙色)、G (綠色)、W (白色)

A3P 種類 23

圓形

A3P 種類 25

微小負載用

接點類型 微小負載用(AC125V、
0.1A、DC30V 0.1A)
操作部位的顏色記號
(顏色)
動作功能 瞬時動作
(自動復歸型)
輸出點數 照明方式 外殼顏色 淺灰色
1c LED燈 DC 24V A3PT-90E12-24C(1) R O G

註. 請於型號(1)中填入操作部位的顏色記號。R (紅色)、O (橙色)、G (綠色)、W (白色)

A3P 種類 27

操作部位

LED燈帶燈類型(內含LED燈)

形狀 分割方式顏色(顏色記號) 白色(W) 紅色(R) 綠色(G) 橙色(O) 選擇注意事項
長方形
1120_lu_12_1
無分割 1120_lu_12_3 A3PJ-5701
-[][]E
A3PJ-5702
-[][]E
A3PJ-5703
-[][]E
A3PJ-5706
-[][]E
•型號末尾的[][]請
填入使用電壓。
使用電壓填入範例
1120_lu_12_13
• []部分的顏色,請
從表中的顏色項目
中進行選擇,並以
對應型號向本公司
洽詢。
正方形
1120_lu_12_2
無分割 1120_lu_12_8 A3PA-5701
-[][]E
A3PA-5702
-[][]E
A3PA-5703
-[][]E
A3PA-5706
-[][]E

註1. 標準照明部中內含有蓋子、銘板(透明)、按鈕顏色、白色操作軸、LED (附電流限制電阻器)。
2. 分割時的顏色配置,係開關部外殼的OMRON標誌朝下組合的情形。
3. LED燈球安裝於基板,故無法單獨更換LED。

LED燈帶燈類型 (未內含LED)

形狀 長方形
1120_lu_13_10
正方形
1120_lu_13_11
圓形
1120_lu_13_12
分割方式 照明面 型號 照明面 型號 照明面 型號
無分割 1120_lu_13_1 A3PJ-5021 1120_lu_13_7 A3PA-5021 1120_lu_13_9 A3PT-5021
橫軸2分割 1120_lu_13_2 A3PJ-5022 1120_lu_13_8 A3PA-5022 ---
縱軸2分割 1120_lu_13_3 A3PJ-5023 --- ---
3分割T型 1120_lu_13_4 A3PJ-5024 --- ---
3分割E型 1120_lu_13_5 A3PJ-5025 --- ---
4分割 1120_lu_13_6 A3PJ-5026 --- ---

選擇注意事項

• 附屬品
產品附有按鈕顏色(白色、紅色、綠色、橙色)、
銘板(透明)、遮光板(僅限分割型),請配
合LED的發光色組合使用。
• 為能夠發色發光,白色按鈕顏色附有各分割所
需的枚數。(例:4分割時為4枚)
• 隨附的按鈕顏色枚數

A3P 種類 32

* 「3分割E型、T型」隨附的按鈕顏色種類如下所示。
白色.............................. 2分割用1枚、4分割用2枚
紅色、綠色、橙色......... 2分割用1枚、4分割用1枚

操作部位 (安裝方法請參閱規格說明書)

變色帶燈類型 (內含LED)

形狀 額定電壓 變色照明按鈕開關
長方形
1120_lu_15_1
DC12V A3PJ-5800-12E
DC24V A3PJ-5800-24E
正方形
1120_lu_15_2
DC24V A3PA-5800-24E

註1. 變色照明是指包含紅色、綠色及紅綠兩者同時亮燈的顏色(橙色)之3色全
面照明。
2. 操作部位中內含有蓋子(透明)、銘板(透明)、白色的按鈕顏色、及LED
(附電流限制電阻器)。

LED燈

使用電壓 DC5V DC12V DC24V 適用透鏡(顏色)
(按鈕顏色)
選擇注意事項
發色光 型號(直流專用) 型號(直流專用) 型號(直流專用)
紅色 SLL-05ER SLL-12ER SLL-24ER 紅色 請使用於LED燈帶燈類型。無法使用於LED帶
燈類型。如為A3PJ型,標準附帶4個LED燈,
如為A3PA、A3PT型,標準附帶2個LED燈。
黃色 SLL-05EY SLL-12EY SLL-24EY 橙色
綠色 SLL-05EG SLL-12EG SLL-24EG 綠色
白色 SLL-05EW SLL-12EW SLL-24EW 白色

開關部(LED型)

形狀 長方形
1120_lu_18_1
正方形
1120_lu_18_2
圓形
1120_lu_18_3
選擇注意事項
接點
類型
開關
輸出點數
動作功能 型號 型號 型號




鍍銀
接點
1c 瞬時動作 A3PJ-7010-1 A3PA-7010-1 A3PT-7010-2 • 型號末尾的「-1」為黑色外框,
「-2」為淺灰色外框。圓形類型
只有淺灰色,無黑色的外框。
• 開關部請組合與照明部相同形
狀(長方形、正方形、圓形)
使用。
例:照明部A3PJ-5011型(如為
長方形,請選擇A3PJ-7[][]0-[]
型的開關部。但開關部本體如
同「A3PJ-7[][]型」,只會顯示
3位數。
• 瞬時動作進行自動復歸,交替動
作進行自我保持(Push On、
Push Off)。
交替動作 A3PJ-7020-1 A3PA-7020-1 A3PT-7020-2
2c 瞬時動作 A3PJ-7030-1 A3PA-7030-1 A3PT-7030-2
交替動作 A3PJ-7040-1 A3PA-7040-1 A3PT-7040-2
3c 瞬時動作 A3PJ-7150-1 --- ---
交替動作 A3PJ-7160-1 --- ---




鍍金
接點
1c 瞬時動作 A3PJ-7050-1 A3PA-7050-1 A3PT-7050-2
交替動作 A3PJ-7060-1 A3PA-7060-1 ---
2c 瞬時動作 A3PJ-7070-1 A3PA-7070-1 A3PT-7070-2
交替動作 A3PJ-7080-1 A3PA-7080-1 ---
3c 瞬時動作 A3PJ-7170-1 --- ---
交替動作 A3PJ-7180-1 --- ---

選購品、零組件、工具

選購品

種類 形狀 分類 長方形用 正方形用 使用上的注意事項
插座 1120_lu_19_1 纏線端子 A3PJ-4101 A3PA-4101 • 連續安裝時無法使用插座。
• 3C類型中無法使用。
• 可與A3P型超高亮度型共用。
PCB基板用端子 A3PJ-4102 A3PA-4102
焊接端子 A3PJ-4103 A3PA-4103
隔板 1120_lu_19_2 端部短隔板
(橫置安裝用)
(一對)
黑色 A3PJ-4001 A3PA-4001 • 用於防止誤操作、增進安裝設
計感。
• 中間隔板為1個。
• 端部隔板為1對(2個)。
• 短隔板用於橫置安裝。
• 長隔板用於直立安裝。
• 安裝方法請參閱第 23 頁。
• 可與A3P型超高亮度型共用。
淺灰色 A3PJ-4002 A3PA-4002
1120_lu_19_3 端部長隔板
(直立安裝用)
(一對)
黑色 A3PJ-4004 ---
淺灰色 A3PJ-4005
1120_lu_19_4 中間短隔板
(橫置安裝用)
黑色 A3PJ-4007 A3PA-4007
淺灰色 A3PJ-4008 A3PA-4008
1120_lu_19_5 中間長隔板
(直立安裝用)
黑色 A3PJ-4010 ---
淺灰色 A3PJ-4011
開關保護罩 1120_lu_19_6 橫置安裝用
(開關部的OMRON標誌朝下)
A3PJN-5050 A3PAN-5050 • 僅能用來替換蓋子。
• 不可與防塵蓋一併使用。
• 不可與隔板一併使用。
• 直立安裝時請使用直立安裝
用,橫置安裝時請使用橫置安
裝用。
• 可與A3P型超高亮度型共用。
直立安裝用
(開關部的部OMRON標誌朝右)
A3PJN-5055 A3PAN-5055
防塵蓋 1120_lu_19_7 --- A3PJ-5060 A3PA-5060 • 不可與隔板及開關保護一併
使用。
• 安裝方法請參閱第 24 頁。
• 蓋子材質:PVC
• 可與A3P型超高亮度型共用。
長安裝板 1120_lu_19_9 --- A3PJ-3002 --- • 請於直立個別安裝(隔板安
裝)、直立連續安裝(標準及
隔板安裝)時使用。開關部已
裝有短安裝板,請替換為長安
裝板。
• 可與A3P型超高亮度型共用。

零組件

種類 種類形狀 分類 A3PJ型用 A3PA型用 A3PA型用使用上的注意事項
按鈕顏色
(LED用)
1120_lu_20_1 無分割
1120_lu_20_5
白色 A3PJ-5301 A3PA-5301 • 一般情況下皆有配備。
如有遺失等,請向本公司洽詢。
• 請配合內含LED的發光色使用。
• 安裝方法請參閱第 24 頁。
• A3P型超高亮度型無法使用。

紅色 A3PJ-5302 A3PA-5302
綠色 A3PJ-5303 A3PA-5303
黃色 A3PJ-5305 A3PA-5305
橙色 A3PJ-5306 A3PA-5306
橫軸2分割
1120_lu_20_6
白色 A3PJ-5321 A3PA-5321
紅色 A3PJ-5322 A3PA-5322
綠色 A3PJ-5323 A3PA-5323
黃色 A3PJ-5325 A3PA-5325
橙色 A3PJ-5326 A3PA-5326
縱軸2分割
1120_lu_20_7
白色 A3PJ-5331 ---
紅色 A3PJ-5332 ---
黃色 A3PJ-5335 ---
橙色 A3PJ-5336 ---
4分割
1120_lu_20_8
白色 A3PJ-5361 ---
紅色 A3PJ-5362 ---
綠色 A3PJ-5363 ---
橙色 A3PJ-5366 ---
遮光板 1120_lu_20_2 橫軸2分割 A3PJ-4302 A3PA-4302 • 一般情況下皆有配備。
如有遺失等,請向本公司洽詢。
• LED燈照明用。無法使用於LED帶
燈類型。
• A3P型超高亮度型無法使用。
縱軸2分割 A3PJ-4303 ---
3分割T型 長軸 A3PJ-4304 ---
短軸 A3PJ-4305 ---
3分割E型 長軸 A3PJ-4306 ---
4分割 短軸 A3PJ-4304 ---
銘板 1120_lu_20_3 透明銘板 A3PJ-5202 A3PA-5202 透明銘板配備於標準的LED照明
部。
• A3P型超高亮度型無法使用。
乳白色銘板 A3PJ-5201 A3PA-5201
蓋子 1120_lu_20_4 透明蓋 A3PJ-5600 A3PA-5600 • 可與A3P型超高亮度型共用。
表面紋理加工透明蓋 A3PJ-5600-A A3PA-5600-A • 表面經紋理加工,不會反射光線。
• 可與A3P型超高亮度型共用。

工具

種類 形狀 型號 使用上的注意事項
更換工具 1120_lu_21_1 A3PJ-5080 • 請於進行更換操作部位作業時作為更換工具使用。
• 可與A3P型超高亮度型共用。
