E5AN/E5EN

2017/03 停產商品

E5AN/E5EN

數位溫度控制器基本型（尺寸96×96mm/尺寸48×96mm）

E5AN/E5EN

96mm尺寸、48×96mm尺寸的共通溫度控制器全面改裝，功能/性能更為提升。提升顯示精度，新增預防維護功能，全面進化

此頁記載內容是在依據停產前商品型錄內刊載的資訊，包括商品的特點 /價格 /對應規格 /選購品等，可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。

應用事例

更新日期 2015年8月8日

本體E5AN型

端子台型

溫度輸入型
控制輸出1點型（電源AC100～240V用）

外殼顏色：黑

控制模式＊1：標準或加熱冷卻

控制輸出	補助輸出點數	加熱器斷線、SSR 故障、加熱器過電流檢測功能/ES1B 型用電源	事件輸入點數	傳送輸出＊2	通訊	舊型號	新型號
繼電器輸出	1點	──	──	──	──	E5AN-R1T	E5AN-R1T-N
	3點	──		傳送輸出 (専用端子)		──	E5AN-R3FT-N
		單相加熱器檢測功能		──		E5AN-R3HT	E5AN-R3HT-N
			2點			E5AN-R3HBT	E5AN-R3HBT-N
			──		RS-232C	E5AN-R3H01T-FLK	E5AN-R3H01T-FLK-N
					RS-485	E5AN-R3H03T-FLK	E5AN-R3H03T-FLK-N
		單相或三相加熱器檢測功能			──	──	E5AN-R3HHT-N
		單相或三相加熱器檢測功能	2點			E5AN-R3HHBT	E5AN-R3HHBT-N
		ES1B型用電源	──			──	E5AN-R3PT-N
		ES1B型用電源	2點			──	E5AN-R3PBT-N
電壓輸出 (SSR 驅動用)	1點	──	──	──	──	E5AN-Q1T	E5AN-Q1T-N
	3點	單相加熱器檢測功能	──			E5AN-Q3HT	E5AN-Q3HT-N
			2點			E5AN-Q3HBT	E5AN-Q3HBT-N
			──		RS-232C	E5AN- Q3H01T-FLK	E5AN-Q3H01T-FLK-N
					RS-485	E5AN- Q3H03T-FLK	E5AN-Q3H03T-FLK-N
		單相或三相加熱器檢測功能			──	──	E5AN-Q3HHT-N
			2點			E5AN-Q3HHBT	E5AN-Q3HHBT-N
			4點			──	E5AN-Q3HHBBT-N
		ES1B型用電源	──			──	E5AN-Q3PT-N
		ES1B型用電源	2點			──	E5AN-Q3PBT-N
電流輸出	1點	──	──	可傳送輸出 (使用控制輸出)	──	E5AN-C1T	E5AN-C1T-N
	3點		──			E5AN-C3T	E5AN-C3T-N
			2點			E5AN-C3BT	E5AN-C3BT-N
			4點			──	E5AN-C3BBT-N
			4點	傳送輸出 (専用端子)		──	E5AN-C3BBFT-N
			──	可傳送輸出 (使用控制輸出)	RS-232C	E5AN-C301T-FLK	E5AN-C301T-FLK-N
			──	可傳送輸出 (使用控制輸出)	RS-485	E5AN-C303T-FLK	E5AN-C303T-FLK-N

外殼顏色：銀

控制模式＊1：標準或加熱冷卻

控制輸出	補助輸出點數	加熱器斷線、SSR 故障、加熱器過電流檢測功能/ES1B 型用電源	事件輸入點數	傳送輸出＊2	通訊	舊型號	新型號
繼電器輸出	1點	──	──	──	──	──	E5AN-R1T-W-N
	3點	單相加熱器檢測功能	──			──	E5AN-R3HT-W-N
			2點			──	E5AN-R3HBT-W-N
			──		RS-232C	──	E5AN-R3H01T-W-FLK-N
			──		RS-485	──	E5AN-R3H03T-W-FLK-N
		單相或三相加熱器檢測功能	2點			──	E5AN-R3HHBT-W-N
電壓輸出 (SSR 驅動用)	1點	──	──	──	──	──	E5AN-Q1T-W-N
	3點	單相加熱器檢測功能	──			──	E5AN-Q3HT-W-N
			2點			──	E5AN-Q3HBT-W-N
			──		RS-232C	──	E5AN-Q3H01T-W-FLK-N
			──		RS-485	──	E5AN-Q3H03T-W-FLK-N
		單相或三相加熱器檢測功能	2點		──	──	E5AN-Q3HHBT-W-N
電流輸出	1點	──	──	可傳送輸出 (使用控制輸出)	──	──	E5AN-C1T-W-N
	3點		──			──	E5AN-C3T-W-N
			2點			──	E5AN-C3BT-W-N
			──		RS-232C	──	E5AN-C301T-W-FLK-N
			──		RS-485	──	E5AN-C303T-W-FLK-N

＊1. 使用加熱/冷卻控制功能時，輔助輸出將作為控制輸出（冷卻）使用。

此時，可使用的輔助輸出點數將減少1點。另外，控制輸出（冷卻）的信號將變為繼電器輸出。

＊2. 使用專用端子以外的端子作傳送輸出功能時，可將電流控制輸出作為傳送輸出使用。

此時，輔助輸出將作為控制輸出使用，控制輸出的信號則變為繼電器輸出。

可使用的輔助輸出點數將減少1點。

控制輸出1點型（電源AC/DC24V用）

外殼顏色：黑

控制模式＊1：標準或加熱冷卻

控制輸出	補助輸出點數	加熱器斷線、SSR 故障、加熱器過電流檢測功能/ES1B 型用電源	事件輸入點數	傳送輸出＊2	通訊	舊型號	新型號
繼電器輸出	3點	單相加熱器檢測功能	-	-	-	E5AN-R3HT	E5AN-R3HTD-N
			2點		-	E5AN-R3HBT	E5AN-R3HBTD-N
			-		RS-232C	E5AN-R3H01T-FLK	E5AN-R3H01TD-FLK-N
			-		RS-485	E5AN-R3H03T-FLK	E5AN-R3H03TD-FLK-N
電壓輸出 (SSR 驅動用)	1點	-	-	-	-	-	E5AN-Q1TD-N
	3點	單相加熱器檢測功能	-			E5AN-Q3HT	E5AN-Q3HTD-N
			2點			E5AN-Q3HBT	E5AN-Q3HBTD-N
			-		RS-232C	E5AN-Q3H01T-FLK	E5AN-Q3H01TD-FLK-N
			-		RS-485	E5AN-Q3H03T-FLK	E5AN-Q3H03TD-FLK-N
電流輸出	3點	-	-	可傳送輸出 (使用控制輸出)	-	E5AN-C3T	E5AN-C3TD-N
			2點		-	E5AN-C3BT	E5AN-C3BTD-N
			-		RS-232C	E5AN-C301T-FLK	E5AN-C301TD-FLK-N
			-		RS-485	E5AN-C303T-FLK	E5AN-C303TD-FLK-N

外殼顏色：銀

控制輸出	控制模式＊1	補助輸出點數	加熱器斷線、SSR 故障、加熱器過電流檢測功能/ES1B 型用電源	事件輸入點数	傳送輸出＊2	通訊	舊型號	新型號
電壓輸出 (SSR 驅動用)	標準或加熱冷卻	3點	單相加熱器檢測功能	2點	──	──	──	E5AN-Q3HBTD-W-N
電流輸出			──	2點	可傳送輸出 (使用控制輸出)	──	──	E5AN-C3BTD-W-N
繼電器輸出			單相加熱器檢測功能	2點	──	──	──	E5AN-R3HBTD-W-N

＊1. 使用加熱/冷卻控制功能時，輔助輸出將作為控制輸出（冷卻）使用。

此時，可使用的輔助輸出點數將減少1點。另外，控制輸出（冷卻）的信號將變為繼電器輸出。

＊2. 使用傳送輸出功能時，可將電流控制輸出作為傳送輸出使用。

此時，輔助輸出將作為控制輸出使用，控制輸出的信號則變為繼電器輸出。

可使用的輔助輸出點數將減少1點。

控制輸出2點型（電源AC100～240V用）

外殼顏色：黑

控制模式＊1：標準或加熱冷卻

輔助輸出點數：3點

控制輸出1	控制輸出2	加熱器斷線、SSR 故障、加熱器過電流檢測功能/ES1B 型用電源	事件輸入點数	傳送輸出＊2	通訊	舊型號	新型號
繼電器輸出	電壓輸出 (SSR 驅動用)	──	──	──	──	――	E5AN-RQ3T-N
	電壓輸出 (SSR 驅動用)		2點			E5AN-RQ3BT	E5AN-RQ3BT-N
	高壽命繼電器輸出		──			――	E5AN-RY3T-N
	高壽命繼電器輸出		2點			――	E5AN-RY3BT-N
電壓輸出 (SSR 驅動用)	電壓輸出 (SSR 驅動用)	──	──	──	──	――	E5AN-QQ3T-N
	電壓輸出 (SSR 驅動用)		2點			E5AN-QQ3BT	E5AN-QQ3BT-N
	高壽命繼電器輸出		──			――	E5AN-QY3T-N
	高壽命繼電器輸出		2點			E5AN-QY3BT	E5AN-QY3BT-N
電流輸出	電壓輸出 (SSR 驅動用)	──	2點	可傳送輸出 (使用控制輸出)	──	E5AN-CQ3BT	E5AN-CQ3BT-N
	高壽命繼電器輸出		──			――	E5AN-CY3T-N
	高壽命繼電器輸出		2點			E5AN-CY3BT	E5AN-CY3BT-N

＊1. 使用加熱/冷卻控制功能時，控制輸出2點將用於各項加熱、冷卻（任一側為加熱、冷卻皆可）。

＊2. 使用傳送輸出功能時，可將電流控制輸出1作為傳送輸出使用。

此時，作為控制輸出使用時，將控制輸出2或輔助輸出作為控制輸出使用。

類比輸入型
控制輸出1點型（電源AC100～240V用）

外殼顏色：黑

控制模式＊1：標準或加熱冷卻

輔助輸出點數：3點

控制輸出	加熱器斷線、SSR 故障、加熱器過電流檢測功能/ES1B 型用電源	事件輸入點數	傳送輸出＊2	通訊	舊型號	新型號
繼電器輸出	──	──	傳送輸出 (専用端子)	──	──	E5AN-R3FL-N
	單相加熱器檢測功能	──	──		──	E5AN-R3HL-N
	單相加熱器檢測功能	2點	──		E5AN-R3HBL	E5AN-R3HBL-N
電壓輸出 (SSR 驅動用)	單相加熱器檢測功能		──	──	──	E5AN-Q3HL-N
	單相加熱器檢測功能	2點			E5AN-Q3HBL	E5AN-Q3HBL-N
	單相或三相加熱器檢測功能	4點			──	E5AN-Q3HHBBL-N
電流輸出	──		可傳送輸出 (使用控制輸出)	──	──	E5AN-C3L-N
		2點			──	E5AN-C3BL-N
		4點			──	E5AN-C3BBL-N
		4點	傳送輸出 (専用端子)		──	E5AN-C3BBFL-N

註. 類比輸入型不會顯示溫度單位。

＊1. 使用加熱/冷卻控制功能時，輔助輸出將作為控制輸出（冷卻）使用。

此時，可使用的輔助輸出點數將減少1點。另外，控制輸出（冷卻）的信號將變為繼電器輸出。

＊2. 使用專用端子以外的端子作傳送輸出功能時，可將電流控制輸出作為傳送輸出使用。

此時，輔助輸出將作為控制輸出使用，控制輸出的信號則變為繼電器輸出。

可使用的輔助輸出點數將減少1點。

控制輸出2點型（電源AC100～240V用）

外殼顏色：黑

控制模式＊1：標準或加熱冷卻

輔助輸出點數：3點

控制輸出1	控制輸出2	加熱器斷線、SSR 故障、加熱器過電流檢測功能/ES1B 型用電	事件輸入點數	傳送輸出＊2	通訊	舊型號	新型號
繼電器輸出	高壽命繼電器輸出	──	2點	──	──	──	E5AN-RY3BL-N
電壓輸出 (SSR 驅動用)	高壽命繼電器輸出	──	2點	──	──	──	E5AN-QY3BL-N
電流輸出	高壽命繼電器輸出	──	2點	可傳送輸出 (使用控制輸出)	──	──	E5AN-CY3BL-N

註. 類比輸入型不會顯示溫度單位。

＊1. 使用加熱/冷卻控制功能時，控制輸出2點將用於各項加熱、冷卻（任一側為加熱、冷卻皆可）。

＊2. 使用傳送輸出功能時，可將電流控制輸出1作為傳送輸出使用。

此時，作為控制輸出使用時，將控制輸出2或輔助輸出作為控制輸出使用。

本體E5EN型

端子台型

溫度輸入型
控制輸出1點型（電源AC100～240V用）

外殼顏色：黑

控制模式＊1：標準或加熱冷卻

控制輸出	補助輸出點數	加熱器斷線、SSR 故障、加熱器過電流檢測功能/ES1B 型用電源	事件輸入點數	傳送輸出＊2	通訊	舊型號	新型號
繼電器輸出	1點	──	──	──	──	E5EN-R1T	E5EN-R1T-N
	3點	──		傳送輸出 (専用端子)		──	E5EN-R3FT-N
		單相加熱器檢測功能		──		E5EN-R3HT	E5EN-R3HT-N
			2點			E5EN-R3HBT	E5EN-R3HBT-N
			──		RS-232C	E5EN-R3H01T-FLK	E5EN-R3H01T-FLK-N
					RS-485	E5EN-R3H03T-FLK	E5EN-R3H03T-FLK-N
		單相或三相加熱器檢測功能			──	E5EN-R3HHT	E5EN-R3HHT-N
		單相或三相加熱器檢測功能	2點			E5EN-R3HHBT	E5EN-R3HHBT-N
		ES1B型用電源				E5EN-R3PT	E5EN-R3PT-N
		ES1B型用電源	2點			E5EN-R3PBT	E5EN-R3PBT-N
電壓輸出 (SSR 驅動用)	1點	──	──	──	──	E5EN-Q1T	E5EN-Q1T-N
	3點	單相加熱器檢測功能	──			E5EN-Q3HT	E5EN-Q3HT-N
			2點			E5EN-Q3HBT	E5EN-Q3HBT-N
			──		RS-232C	E5EN-Q3H01T-FLK	E5EN-Q3H01T-FLK-N
					RS-485	E5EN-Q3H03T-FLK	E5EN-Q3H03T-FLK-N
		單相或三相加熱器檢測功能			──	E5EN-Q3HHT	E5EN-Q3HHT-N
			2點			E5EN-Q3HHBT	E5EN-Q3HHBT-N
			4點			──	E5EN-Q3HHBBT-N
		ES1B型用電源	──			E5EN-Q3PT	E5EN-Q3PT-N
		ES1B型用電源	2點			E5EN-Q3PBT	E5EN-Q3PBT-N
電流輸出	1點	──	──	可傳送輸出 (使用控制輸出)	──	E5EN-C1T	E5EN-C1T-N
	3點		──			E5EN-C3T	E5EN-C3T-N
			2點			E5EN-C3BT	E5EN-C3BT-N
			4點			──	E5EN-C3BBT-N
			4點	傳送輸出 (専用端子)		──	E5EN-C3BBFT-N
			──	可傳送輸出 (使用控制輸出)	RS-232C	E5EN-C301T-FLK	E5EN-C301T-FLK-N
			──	可傳送輸出 (使用控制輸出)	RS-485	E5EN-C303T-FLK	E5EN-C303T-FLK-N

外殼顏色： 銀

控制模式＊1：標準或加熱冷卻

控制輸出	補助輸出點數	加熱器斷線、SSR 故障、加熱器過電流檢測功能/ES1B 型用電源	事件輸入點數	傳送輸出＊2	通訊	舊型號	新型號
繼電器輸出	1點	──	──	──	──	──	E5EN-R1T-W-N
	3點	單相加熱器檢測功能	──			──	E5EN-R3HT-W-N
			2點			──	E5EN-R3HBT-W-N
			──		RS-232C	──	E5EN-R3H01T-W-FLK-N
			──		RS-485	──	E5EN-R3H03T-W-FLK-N
		單相或三相加熱器檢測功能	2點			──	E5EN-R3HHBT-W-N
電壓輸出 (SSR 驅動用)	1點	──	──	──	──	──	E5EN-Q1T-W-N
	3點	單相加熱器檢測功能	──			──	E5EN-Q3HT-W-N
			2點			──	E5EN-Q3HBT-W-N
			──		RS-232C	──	E5EN-Q3H01T-W-FLK-N
			──		RS-485	──	E5EN-Q3H03T-W-FLK-N
		單相或三相加熱器檢測功能	2點		──	──	E5EN-Q3HHBT-W-N
電流輸出	1點	──	──	可傳送輸出 (使用控制輸出)	──	──	E5EN-C1T-W-N
	3點		──			──	E5EN-C3T-W-N
			2點			──	E5EN-C3BT-W-N
			──		RS-232C	──	E5EN-C301T-W-FLK-N
			──		RS-485	──	E5EN-C303T-W-FLK-N

＊1. 使用加熱/冷卻控制功能時，輔助輸出將作為控制輸出（冷卻）使用。

此時，可使用的輔助輸出點數將減少1點。另外，控制輸出（冷卻）的信號將變為繼電器輸出。

＊2. 使用專用端子以外的端子作傳送輸出功能時，可將電流控制輸出作為傳送輸出使用。

此時，輔助輸出將作為控制輸出使用，控制輸出的信號則變為繼電器輸出。

可使用的輔助輸出點數將減少1點。

控制輸出1點型（電源AC/DC24V用）

外殼顏色：黑

控制模式＊1：標準或加熱冷卻

控制輸出	補助輸出點數	加熱器斷線、SSR 故障、加熱器過電流檢測功能/ES1B 型用電源	事件輸入點數	傳送輸出＊2	通訊	舊型號	新型號
繼電器輸出	3點	單相加熱器檢測功能	──	──	──	E5EN-R3HT	E5EN-R3HTD-N
			2點		──	──	E5EN-R3HBTD-N
			──		RS-232C	E5EN-R3H01T-FLK	E5EN-R3H01TD-FLK-N
			──		RS-485	──	E5EN-R3H03TD-FLK-N
電壓輸出 (SSR 驅動用)	1點	──	──	──	──	──	E5EN-Q1TD-N
	3點	單相加熱器檢測功能	──			E5EN-Q3HT	E5EN-Q3HTD-N
			2點			──	E5EN-Q3HBTD-N
			──		RS-232C	E5EN-Q3H01T-FLK	E5EN-Q3H01TD-FLK-N
			──		RS-485	──	E5EN-Q3H03TD-FLK-N
電流輸出	3點	──	──	可傳送輸出 (使用控制輸出)	──	E5EN-C3T	E5EN-C3TD-N
			2點		──	──	E5EN-C3BTD-N
			──		RS-232C	E5EN-C301T-FLK	E5EN-C301TD-FLK-N
			──		RS-485	──	E5EN-C303TD-FLK-N

外殼顏色： 銀

控制模式＊1：標準或加熱冷卻

控制輸出	補助輸出點數	加熱器斷線、SSR 故障、加熱器過電流檢測功能/ES1B 型用電源	事件輸入點數	傳送輸出＊2	通訊	舊型號	新型號
電壓輸出 (SSR 驅動用)	3點	單相加熱器檢測功能	2點	──	──	──	E5EN-Q3HBTD-W-N
電流輸出	3點	──	2點	可傳送輸出 (使用控制輸出)	──	──	E5EN-C3BTD-W-N
繼電器輸出	3點	單相加熱器檢測功能	2點	──	──	──	E5EN-R3HBTD-W-N

控制
輸出

補助輸

出點數

加熱器斷線、SSR
故障、加熱器過電
流檢測功能/ES1B
型用電源

事件輸
入點數

傳送輸出
＊2

通訊

舊型號

新型號

電壓
輸出
(SSR
驅動用)

3點

單相加熱器檢測
功能

2點

──

E5EN-Q3HBTD-W-N

電流
輸出

3點

──

2點

可傳送輸出
(使用控制
輸出)

──

E5EN-C3BTD-W-N

繼電器
輸出

3點

單相加熱器檢測
功能

2點

──

E5EN-R3HBTD-W-N

＊1. 使用加熱/冷卻控制功能時，輔助輸出將作為控制輸出（冷卻）使用。

此時，可使用的輔助輸出點數將減少1點。另外，控制輸出（冷卻）的信號將變為繼電器輸出。

＊2. 使用傳送輸出功能時，可將電流控制輸出作為傳送輸出使用。

此時，輔助輸出將作為控制輸出使用，控制輸出的信號則變為繼電器輸出。

可使用的輔助輸出點數將減少1點。

控制輸出2點型（電源AC100～240V用）

外殼顏色：黑

控制模式＊1：標準或加熱冷卻

輔助輸出點數：3點

控制輸出1	控制輸出2	加熱器斷線、SSR 故障、加熱器過電流檢測功能/ES1B 型用電源	事件輸入點數	傳送輸出＊2	通訊	舊型號	新型號
繼電器輸出	電壓輸出 (SSR 驅動用)	──	──	──	──	E5EN-RQ3T	E5EN-RQ3T-N
	電壓輸出 (SSR 驅動用)		2點			──	E5EN-RQ3BT-N
	高壽命繼電器輸出		──			──	E5EN-RY3T-N
	高壽命繼電器輸出		2點			──	E5EN-RY3BT-N
電壓輸出 (SSR 驅動用)	電壓輸出 (SSR 驅動用)	──	──	──	──	E5EN-QQ3T	E5EN-QQ3T-N
	電壓輸出 (SSR 驅動用)		2點			E5EN-QQ3BT	E5EN-QQ3BT-N
	高壽命繼電器輸出		──			E5EN-QY3T	E5EN-QY3T-N
	高壽命繼電器輸出		2點			──	E5EN-QY3BT-N
電流輸出	電壓輸出 (SSR 驅動用)	──	2點	可傳送輸出 (使用控制輸出)	──	E5EN-CQ3BT	E5EN-CQ3BT-N
	高壽命繼電器輸出		──			──	E5EN-CY3T-N
	高壽命繼電器輸出		2點			E5EN-CY3BT	E5EN-CY3BT-N

＊1. 使用加熱/冷卻控制功能時，控制輸出2點將用於各項加熱、冷卻（任一側為加熱、冷卻皆可）。

＊2. 使用傳送輸出功能時，可將電流控制輸出1作為傳送輸出使用。

此時，作為控制輸出使用時，將控制輸出2或輔助輸出作為控制輸出使用。

類比輸入型
控制輸出1點型（電源AC100～240V用）

外殼顏色：黑

控制模式＊1：標準或加熱冷卻

控制輸出	輔助輸出點數	加熱器斷線、SSR 故障、加熱器過電流檢測功能/ES1B 型用電源	事件輸入點數	傳送輸出＊2	通訊	舊型號	新型號
繼電器輸出	3點	-	-	傳送輸出 (專用端子)	-	-	E5EN-R3FL-N
		單相加熱器檢測功能	-	-		E5EN-R3HL	E5EN-R3HL-N
		單相加熱器檢測功能	2點	-		E5EN-R3HBL	E5EN-R3HBL-N
電壓輸出 (SSR 驅動用)	3點	單相加熱器檢測功能	-	-	-	E5EN-Q3HL	E5EN-Q3HL-N
		單相加熱器檢測功能	2點			-	E5EN-Q3HBL-N
		單相或三相加熱器檢測功能	4點			-	E5EN-Q3HHBBL-N
電流輸出	3點	-	-	可傳送輸出 (使用控制輸出)	-	E5EN-C3L	E5EN-C3L-N
			2點			E5EN-C3BL	E5EN-C3BL-N
			4點			-	E5EN-C3BBL-N
			4點	傳送輸出 (專用端子)		-	E5EN-C3BBFL-N

註. 類比輸入型不會顯示溫度單位。

＊1. 使用加熱/冷卻控制功能時，輔助輸出將作為控制輸出（冷卻）使用。

此時，可使用的輔助輸出點數將減少1點。另外，控制輸出（冷卻）的信號將變為繼電器輸出。

＊2. 使用專用端子以外的端子作傳送輸出功能時，可將電流控制輸出作為傳送輸出使用。

此時，輔助輸出將作為控制輸出使用，控制輸出的信號則變為繼電器輸出。

可使用的輔助輸出點數將減少1點。

控制輸出2點型（電源AC100～240V用）

外殼顏色：黑

控制模式＊1：標準或加熱冷卻

控制輸出1	控制輸出2	輔助輸出點數	加熱器斷線、SSR 故障、加熱器過電流檢測功能/ES1B 型用電源	事件輸入點數	傳送輸出＊2	通訊	舊型號	新型號
繼電器輸出	高壽命繼電器輸出	3點	-	2點	-	-	-	E5EN-RY3BL-N
電壓輸出 (SSR 驅動用)	高壽命繼電器輸出	3點	-	2點	-	-	-	E5EN-QY3BL-N
電流輸出	高壽命繼電器輸出	3點	-	2點	可傳送輸出 (使用控制輸出)	-	-	E5EN-CY3BL-N

註. 類比輸入型不會顯示溫度單位。

＊1. 使用加熱/冷卻控制功能時，控制輸出2點將用於各項加熱、冷卻（任一側為加熱、冷卻皆可）。

＊2. 使用傳送輸出功能時，可將電流控制輸出1作為傳送輸出使用。

此時，作為控制輸出使用時，將控制輸出2或輔助輸出作為控制輸出使用。

選購品（另售）

USB序列轉換纜線

型號
E58-CIFQ1

端子蓋

安裝對象	型號
E5AN	E53-COV16
E5EN	E53-COV16

防水襯墊

安裝對象	型號
E5AN	Y92S-P4
E5EN	Y92S-P5

註. 本防水襯墊隨附於本體。

比流器（CT）

孔徑	型號
φ5.8	E54-CT1
φ12.0	E54-CT3

溫控支援軟體CX-Thermo

型號
EST2-2C-MV4

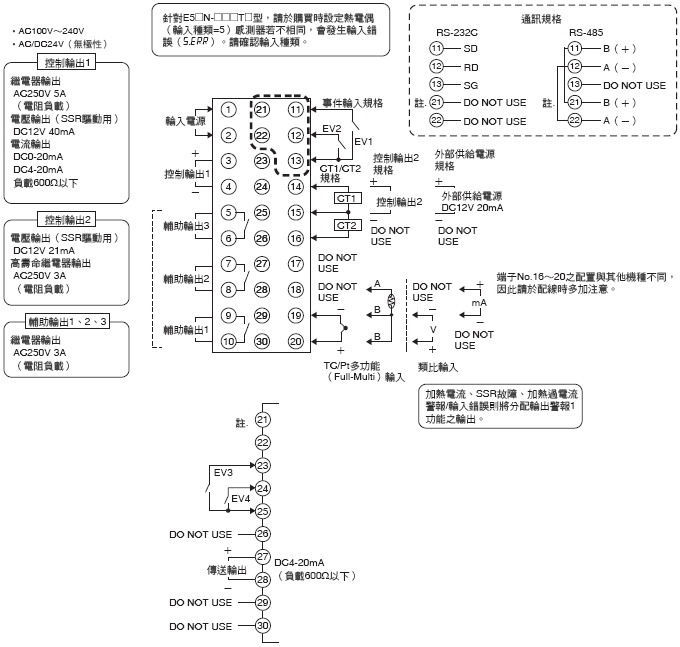

外部連接圖

・由於電壓輸出（SSR驅動用）（控制輸出1）與內部回路並無實施電性絕緣，使用接地型的熱電偶時，

請勿將任何一個控制輸出端子與接地線連接。（連接後，可能會因寄生電流而造成檢測溫度產生誤差。）

電壓輸出（SSR驅動用）（控制輸出2）與內部回路為功能絕緣。

・將ES1B型用外部供給電源作其他用途使用時請洽詢本公司營業人員。

E5AN/E5EN型

1432_lu_1

註. 無下列功能之機種則無No.21～30端子，請於配線時多加注意。

・事件輸入點數4點（E5□N-□BB□型）

・傳送輸出的專用端子（E5□N-□F□型）

更新日期 2015年8月8日

產品類別

控制元件
- 溫度控制器
  - 停產商品
    - E5AN/E5EN

Top of page

E5AN/E5EN

96mm尺寸、48×96mm尺寸的共通溫度控制器全面改裝， 功能/性能更為提升。 提升顯示精度，新增預防維護功能， 全面進化

本體E5AN型

端子台型

溫度輸入型控制輸出1點型（電源AC100～240V用）

控制輸出1點型（電源AC/DC24V用）

控制輸出2點型（電源AC100～240V用）

類比輸入型控制輸出1點型（電源AC100～240V用）

控制輸出2點型（電源AC100～240V用）

本體E5EN型

端子台型

溫度輸入型控制輸出1點型（電源AC100～240V用）

控制輸出1點型（電源AC/DC24V用）

控制輸出2點型（電源AC100～240V用）

類比輸入型控制輸出1點型（電源AC100～240V用）

控制輸出2點型（電源AC100～240V用）

選購品（另售）

USB序列轉換纜線

端子蓋

防水襯墊

比流器（CT）

溫控支援軟體CX-Thermo

外部連接圖

E5AN/E5EN型

產品類別

96mm尺寸、48×96mm尺寸的共通溫度控制器全面改裝，功能/性能更為提升。提升顯示精度，新增預防維護功能，全面進化

溫度輸入型
控制輸出1點型（電源AC100～240V用）

類比輸入型
控制輸出1點型（電源AC100～240V用）

溫度輸入型
控制輸出1點型（電源AC100～240V用）

類比輸入型
控制輸出1點型（電源AC100～240V用）
