規格選型
| 電源電壓 | 無電源電壓D型：AC100～240V 50/60Hz
附電源電壓D型：AC24V 50/60Hz/DC24V |
|
|---|---|---|
| 容許電壓變動範圍 | 電源電壓的85～110% | |
| 消耗電力 | AC100～240V時：10VA
AC/DC24V時：5.5VA (AC24V) /4W (DC24V) (附傳送輸出型時為6.5VA (AC24V) /4.5W (DC24V)。) |
|

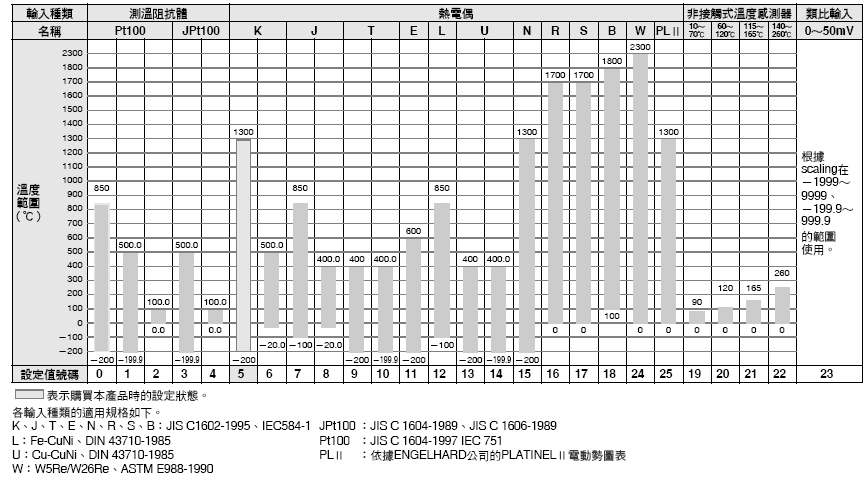

| 感測器輸入 | 溫度輸入型
熱電偶：K、J、T、E、L、U、N、R、S、B、W、PLⅡ 白金測溫阻抗體：Pt100、JPt100 非接觸式溫度感測器(ES1B型)：10～70℃、60～120℃、115～165℃、140～260℃ 電壓輸入：0～50mV |
|

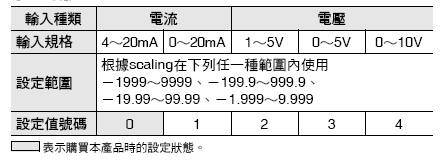

| 類比輸入型
電流輸入：4～20mA、0～20mA 電壓輸入：1～5V、0～5V、0～10V |
||
| 輸入阻抗 | 電流輸入150Ω以下、電壓輸入1MΩ以上(連接ES2-HB型時，請採用1：1連接方式) | |
| 控制方式 | ON/OFF或2 PID控制(附自動調節功能) | |
| 控制輸出 | 繼電器輸出 | 1a AC250V 5A (電阻負載)電氣壽命10萬次最小適用負載 5V 10mA |
| 電壓輸出
(SSR驅動用) |
輸出電壓DC12V±15% (PNP)最大負載電流40mA，
附短路保護回路(控制輸出2的最大負載電流為21mA) |
|
| 電流輸出 | DC4～20mA/DC0～20mA負載600Ω以下解析度約10,000 | |
| 高壽命
繼電器輸出 |
1a AC250V 3A (電阻負載)電氣壽命100萬次
負載電源電壓AC75～250V (不可連接直流負載) 最小適用負載5V 10mA漏電流5mA以下(AC250V 60Hz) |
|
| 輔助輸出 | 點數 | 最多1點或3點(視機型而定) |
| 輸出規格 | 繼電器輸出1a AC250V 3A (電阻負載)電氣壽命10萬次最小適用負載5V 10mA | |
| 事件輸入 | 點數 | 最多2點或4點(視機型而定：僅附事件輸入B或附BB的機型) |
| 外部接點
輸入規格 |
有接點輸入時：ON：1kΩ以下OFF：100kΩ以上 | |
| 無接點輸入時：ON：殘留電壓1.5V以下OFF：漏電流0.1mA以下 | ||
| 流出電流：約7mA (每1接點) | ||
| 傳送輸出 | 點數 | 最多1點(視機型而定：附傳送輸出F的機型) |
| 輸出規格 | 電流輸出：DC4～20mA負載：600Ω以下解析度：4～20mA時約10,000 | |
| ES1B型用外部供給電源 | DC12V±10% 20mA附短路保護回路 | |
| 設定方式 | 使用前置面板鍵數位設定 | |
| 指示方式 | 11段數位顯示及個別指示(也可7段顯示)
文字高度E5AN型：PV：15.8mm、SV：9.5mm、MV：6.8mm E5EN型：PV：11.8mm、SV：8.1mm、MV：5.8mm 3段顯示。 內容：PV/SV/MV，PV/SV/多重SP或殘留時間 位數：PV、SV、MV皆為4位數 |
|
| 多重SP功能 | 最多記憶4個目標值(SP0～SP3)，可透過事件輸入、按鍵操作或序列通訊進行選擇 | |
| BANK切換功能 | 無 | |
| 其他功能 |
手動輸出、加熱/冷卻控制、迴路斷線警報功能、SP斜率、警報功能、加熱器斷線檢測功能
自整定、溫度輸入補正、運行/停止、保護、控制輸出ON/OFF次數計數功能、 開平方根運算功能、操作量變化率限制、簡易運算、PV/SV狀態顯示功能、簡易程式功能、 冷卻係數自動調整功能等 |
|
| 使用環境溫度 | -10～+55(不可結露或結冰) /3年保固時：-10～+50℃ | |
| 使用環境濕度 | 相對濕度25～85% | |
| 保存溫度 | -25～+65℃ (不可結露或結冰) | |
