CS1W-HCA[]2 / HCP22 / HIO01-V1

SYSMAC CS系列 可自訂計數器模組

CS1W-HCA[]2 / HCP22 / HIO01-V1

可程式化功能與各種輸出輸入一體化,以靈活的程式設計性完成電子凸輪等高速反饋

(單位:mm)

本體

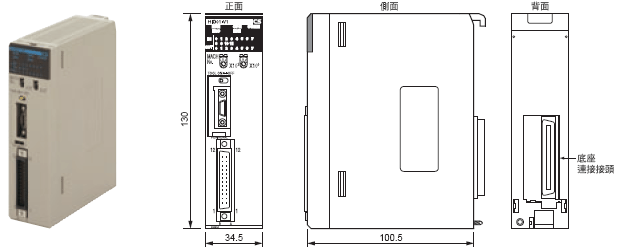

CS1W-HIO01-V1型

CS1W-HCA[]2 / HCP22 / HIO01-V1 外觀尺寸 1

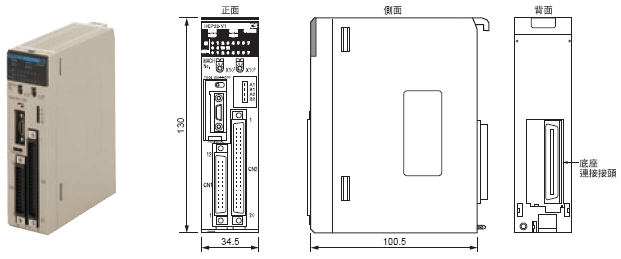

CS1W-HCP22-V1/HCA22-V1型

CS1W-HCA[]2 / HCP22 / HIO01-V1 外觀尺寸 2

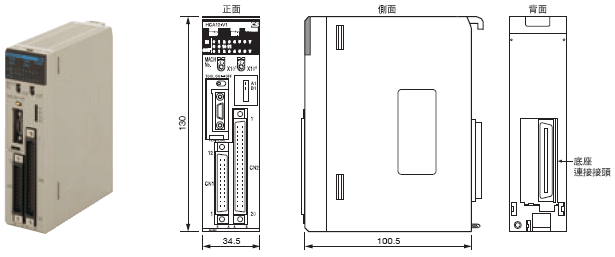

CS1W-HCA12-V1型

CS1W-HCA[]2 / HCP22 / HIO01-V1 外觀尺寸 3

基板安裝時的尺寸

模組安裝時的尺寸
使用富士通製接頭(焊接型、壓著型)時

CS1W-HCA[]2 / HCP22 / HIO01-V1 外觀尺寸 4

使用富士通製接頭(接頭型)時
連接纜線 G79-[][][]C-
[][][]- [][][]
     XW2Z-
[][][]

CS1W-HCA[]2 / HCP22 / HIO01-V1 外觀尺寸 5
