規格選型
（單位：mm）
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2015年8月8日
無指定尺寸公差：公差等級 IT16

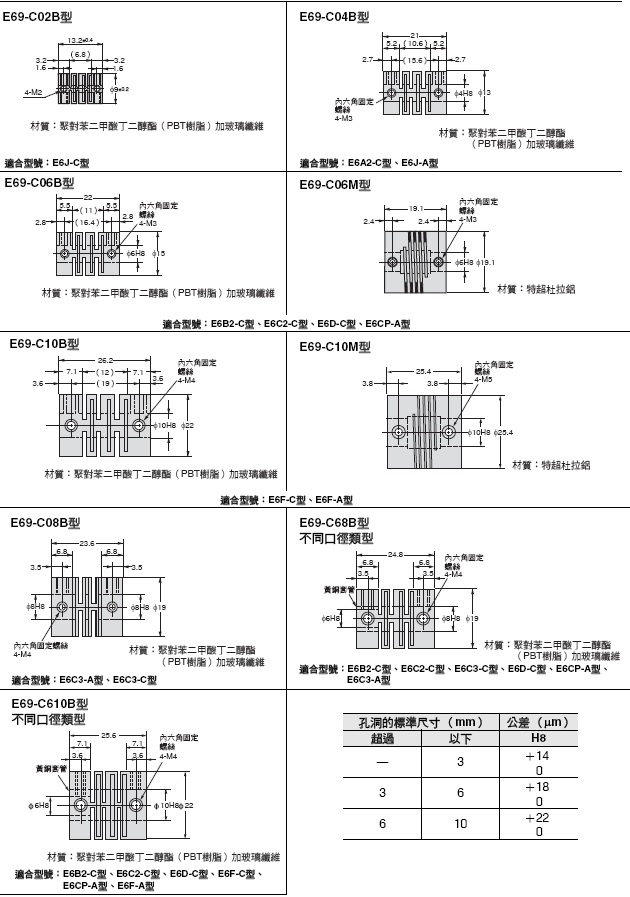

聯軸器外觀尺寸
凸緣外觀尺寸

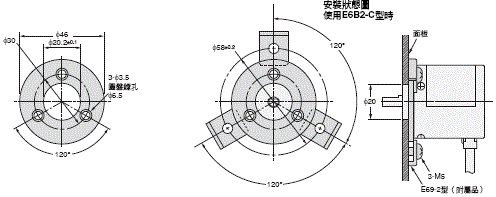

E69-FBA型
材質：SPCC
t：3.2
適合型號：E6B2-C型
註. 附＋螺絲 M3×6（3個）

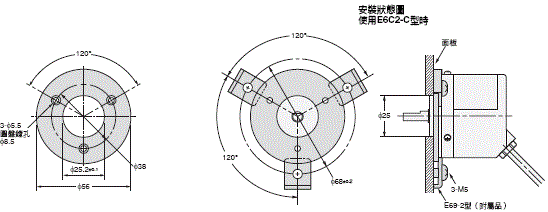

E69-FCA型
材質：SPCC
t：3.2
適合型號：E6C2-C型
註. 附＋螺絲 M4×8（3個）

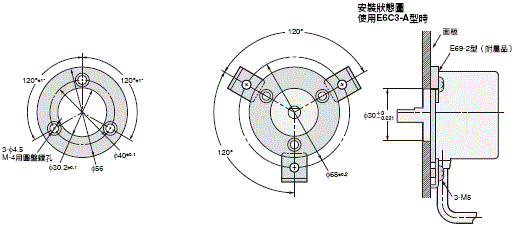

E69-FCA03型
材質：SPCC
t：3.2
適合型號：E6C3-A型、E6C3-C型
註. 附＋螺絲 M4×8（3個）
E69-FBA02型
材質：SPCC
t：3.2
適合型號：E6B2-C型
註.附＋螺絲 M3×10（3個）、附伺服固定用安裝金具 E69-2型
E69-FCA02型
材質：SPCC
t：3.2
適合型號：E6C2-C型
註.附＋螺絲 M4×10（3個）、附伺服固定用安裝金具 E69-2型
E69-FCA04型
材質：SPCC
t：3.2
適合型號：E6C3-C型、E6C3-A型
註. 附＋螺絲 M4×8 （3個）、附伺服固定用安裝金具 E69-2型
伺服固定用安裝金具外觀尺寸
E69-1型（3個1組）
適合型號：E6A2-C型
E69-2型（3個1組）
適合型號：
E6B2-C型、E6C2-C型、E6C3-CWZ[]H型、E6D-C型、E6F-C型、E6CP-A型、E6C3-A型、E6F-A型
更新日期 2015年8月8日
