2025/03 停產商品

FQM1

靈活&高速運動控制器

FQM1

發揮「運動控制」＆「量測控制」＆「高速應答控制」等3種應用。


‣推薦替代型號查詢

此頁記載內容是在依據停產前商品型錄內刊載的資訊，包括商品的特點 /價格 /對應規格 /選購品等，可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。

相關資訊

更新日期 2018年12月18日

國外規格

・詳細符號如下：

U：UL、U1：UL （已取得Class I Div 2危險場所認證）、

C：CSA、UC：cULus、UC1：cULus （已取得Class I Div 2危險場所認證）、

CU：cUL、N：NK、L：Lloyd's Register、CE：EC指令。

・有關使用條件，請向本公司洽詢。

基本組合

產品名稱 規格 型號 國外規格
FQM1脈衝型組合 脈衝輸出2軸規格基本組合
④ CJ1W-PA202型 + ① FQM1-CM002型 +
② FQM1-MMP22型 + ⑩ FQM1-TER01型		 FQM1S-MC233 ＊ UC1、CE
FQM1類比型組合 類比輸出2軸規格基本組合
④ CJ1W-PA205R型 + ① FQM1-CM002型 +
② FQM1-MMA22型 + ⑩ FQM1-TER01型		 FQM1S-MC224 ＊ UC1、CE
＊無附屬I/O控制器模組（FQM1-IC101型）。

基本配置模組

圖號 產品名稱 規格 消耗電流(A) 型號

國外

規格
5V 24V
①

調整器

模組

程式容量：10K Step、

資料記憶體容量：32K Word
內建輸出輸入(輸入16點、輸出8點)、
CJ系列基本I/O模組用輸出輸入繼電器：320點、
序列PLC連結繼電器：1440點、
DeviceNet繼電器：9600點
內建周邊設備連接埠、RS-232C連接埠、

RS-422連接埠

 0.37 ― FQM1-CM002 ＊1 UC1、
CE
②

運動控制

模組

 程式容量：10K Step、資料記憶體容量：32K Word
內建輸出輸入：輸入12點、輸出8點
脈衝輸入2點、脈衝輸出2點		 0.824 ― FQM1-MMP22 UC1、
CE

程式容量：10K Step、

資料記憶體容量：32K Word
內建輸出輸入：輸入12點、輸出8點
脈衝輸入2點、類比輸入1點、類比輸出2點

 0.772 0.095 FQM1-MMA22
③

I/O控制

模組

 將CJ系列模組連接在FQM1時使用。
同時也可連接CJ系列擴充設備。		 0.02 ― FQM1-IC101 ＊2 UC1、
CE
④ 電源模組

AC100～240V、輸出容量：

DC5V 2.8A DC24V 0.4A、合計消耗電力14W

 CJ1W-PA202 UC1、
CE、
N、L、
AC100～240V (附帶運轉中輸出)、
輸出容量：DC5V 5A DC24V 0.8A、合計消耗電力25W		 CJ1W-PA205R
AC100～240V (附帶更換時期通知功能)：無運轉中輸出、
輸出容量：DC5V 5A DC24V 0.8A、合計消耗電力25W		 CJ1W-PA205C
＊1. 附屬終端模組（FQM1-TER01型）。
＊2. 附屬CJ系列端蓋（CJ1W-TER01型）。

伺服中繼模組、連接纜線

伺服中繼模組

圖號 產品名稱 適用模組 適用驅動器 軸數 型號 國外規格
⑤ 伺服中繼模組 FQM1 OMNUC G/G5系列/
Smart Step2		 2軸用 XW2B-80J7-12A ――
FQM1/
CS1W-HCP22-V1		 OMNUC W系列/
SMARTSTEP Junior/A系列		 2軸用 XW2B-80J7-1A

伺服中繼模組用位置控制模組端連接纜線

圖號 產品名稱 適用模組 適用驅動器 纜線長度 型號

國外

規格
⑥-1

位置控制模組

端連接纜線
(FQM1型⇔

伺服中

繼模組之間

 FQM1
-MMA22

通用輸出

輸入
(26PIN

接頭)

 OMNUC G/G5/W系列 R88D-GT/KT/WT型 0.5m XW2Z-050J-A28 ――
1m XW2Z-100J-A28
2m XW2Z-200J-A28
⑥-2

特殊輸出

輸入
(40PIN

接頭)

 0.5m XW2Z-050J-A31
1m XW2Z-100J-A31
2m XW2Z-200J-A31
⑥-1 FQM1
-MMP22

通用輸出

輸入
(26PIN

接頭)

OMNUC

G/G5/W系列、
Smart Step2、
SMARTSTEP　
Junior/A系列

R88D-GT/KT/
WT型、
R7D-BP/

ZP/AP型

 0.5m XW2Z-050J-A28
1m XW2Z-100J-A28
2m XW2Z-200J-A28
⑥-2

特殊輸出

輸入
(40PIN

接頭)

 0.5m XW2Z-050J-A30
1m XW2Z-100J-A30
2m XW2Z-200J-A30

伺服中繼模組用伺服驅動器端連接纜線

圖號 產品名稱 適用模組 適用驅動器 纜線長度 型號

國外

規格
⑦

伺服驅動器

端連接纜線
(伺服中繼模組⇔
伺服驅動器之間)

運動控制模組
FQM1-

MMA22型

 OMNUC G/G5系列 R88D-GT/KT型 1m XW2Z-100J-B27 ――
2m XW2Z-200J-B27
OMNUC W系列 R88D-WT型 1m XW2Z-100J-B13
2m XW2Z-200J-B13
1m XW2Z-100J-B21
2m XW2Z-200J-B21
1m XW2Z-100J-B22
2m XW2Z-200J-B22

運動控制模組
FQM1-

MMP22型

 Smart Step 2 R7D-BP型 1m XW2Z-100J-B30
2m XW2Z-200J-B30
OMNUC G/G5系列 R88D-GT/KT型 1m XW2Z-100J-B26
2m XW2Z-200J-B26
OMNUC W系列 R88D-WT型 1m XW2Z-100J-B9
2m XW2Z-200J-B9
1m XW2Z-100J-B23
2m XW2Z-200J-B23

伺服中繼模組間RS-422A通訊纜線

圖號 產品名稱 規格 纜線長度 型號 國外規格
⑧ RS-422A通訊纜線 伺服中繼模組之間 1m XW2Z-100J-C1 ――
2m XW2Z-200J-C1

與NS系列PT的連接纜線

圖號 產品名稱 規格 型號

國外

規格
連接類型 纜線長度
― 與NS系列PT的連接纜線

NS系列PT與調整器模組的

RS-232C連接埠之間的連接用纜線

 2m XW2Z-200T ――
5m XW2Z-500T

NS系列PT與調整器模組的

周邊設備連接埠之間的連接用纜線

 2m XW2Z-200T-2
5m XW2Z-500T-2

選購品

圖號 產品名稱 規格 型號

國外

規格
⑨ 終端模組 安裝在FQM1的右邊
＊組合型號商品、FQM1-CM002型的標準附屬品		 FQM1-TER01 UC1、CE
― 鋁軌 鋁軌長0.5m、高7.3mm PFP-50N ――
鋁軌長1m、高7.3mm PFP-100N
鋁軌長1m、高16mm PFP-100N2
― 端板

可使鋁軌上的控制器不會左右偏移的固定止擋
＊組合型號商品、FQM1-CM002型的標準附屬品
註. 訂購時請以10個為單位。

右方價格為1個的標準價格。

 PFP-M ――
⑩

RS-422A

轉接頭

 可將RS-232C轉換為RS-422A/485的轉接器 CJ1W-CIF11 UC、CE、N

支援軟體

圖號 產品名稱 規格 型號

國外規格

授權數
⑪

FA整合軟體套件
CX-One Ver.4.[]

CX-One整合軟體套件是針對OMRON所生產的PLC、元件等的支援軟體。


 適用於以下作業系統：
OS：Windows XP （Service Pack3以上的版本、32bit版） /Windows Vista （32bit版/64bit版） /Windows 7 （32bit版/64bit版） /Windows 8 （32bit版/64bit版） /Windows 8.1（32bit版/64bit版） /Windows 10 （32bit版/64bit版）


CX-One Ver.4.[]包含CX-Programmer Ver.9.[]等軟體。

詳情請參閱CX-One型錄。

 單一授權版 ＊
軟體：DVD		 CXONE-AL01D-V4 ――
＊CX-One亦備有多重授權版（3、10、30、50套授權）和僅包含DVD光碟之產品。

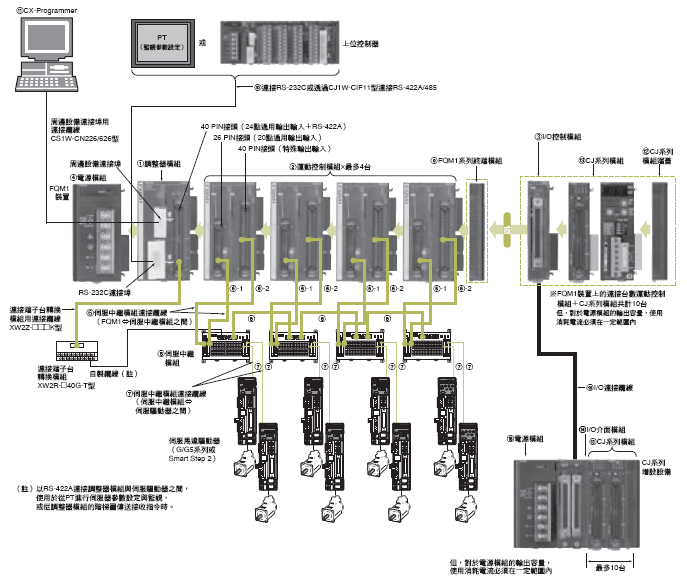

系統構成

1558_lu_1
