F3SJ

安全光柵

F3SJ

三種不同類型產品,提供您完善的安全對策,符合PLe/安全類別4 SIL3規定

(單位:mm)

F3SJ-E/F3SJ-B

F3SJ-E型與F3SJ-B型除接頭連接線及連接線拉出的部分外,其他皆為相同外觀尺寸

本體

安裝上下金具與中間金具

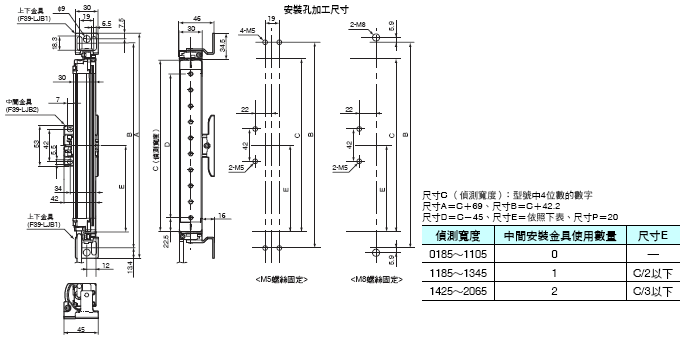

採背面安裝時

1581_dm_1

採側面安裝時

1581_dm_2

F39-LJB1型上下金具詳細尺寸

1581_dm_3

安裝中間金具(自由定位安裝)

採背面安裝時

1581_dm_4


採側面安裝時

1581_dm_5

F39-LJB2型中間金具詳細尺寸
背面安裝
1581_dm_6

側面安裝
1581_dm_7

安裝快速安裝金具

採背面安裝時
1581_dm_8

採側面安裝時
1581_dm_9

F39-LJB3 快速安裝金具詳細尺寸
背面安裝
1581_dm_10

側面安裝
1581_dm_11

安裝相容金具

採背面安裝時
1581_dm_12

採側面安裝時
1581_dm_13

F39-LJB4 相容金具詳細尺寸
1581_dm_14

安裝密合安裝金具

採背面安裝時
1581_dm_15

採側面安裝時
1581_dm_16

F39-LJB5 密合安裝金具詳細尺寸
1581_dm_17

註1. 可安裝密合安裝金具的F3SJ-E型/B系列有偵測寬度的限制。
可安裝的偵測寬度 =185mm ~ 1105mm
(型號末尾為-02TS的機種為 225mm~545mm)
2. 安裝時不得同時使用其他型號的金具(F39-LJB1等)。

使用F3SJ-B[][][][]P25-02TS型 時

1581_dm_18

註. 有關各種安裝各金具的狀態下與詳細尺寸,請參閱F3SJ-B[][][][]P25-02ST型錄〈型錄編號:F074-E1-10-TW5-02〉。

所使用的金具與與其他 F3SJ-E/F3SJ-B型系列共通。


中間金具所需數量

安裝F3SJ-B[][] [] [] P25-02TS型時若要使用中間金具(快速安裝金具),金具所需的數量會與其他F3SJ-E/F3SJ-B型系列不同。

各偵測寬度所需的金具數量如下。


使用上下金具/相容金具+中間金具

1581_dm_19

若只使用中間金具(自由定位安裝)
1581_dm_20

使用快速安裝金具
1581_dm_21

選購品

單接頭連接線【F3SJ-B】

F39-JD3A型(L=3m)

F39-JD7A型(L=7m)

F39-JD10A型(L=10m)

F39-JD15A型(L=15m)

F39-JD20A型(L=20m)
1581_dm_22

雙接頭連接線 【F3SJ-B】

F39-JDR5B型(L=0.5m)

F39-JD1B型(L=1m)

F39-JD3B型(L=3m)

F39-JD5B型(L=5m)

F39-JD7B型(L=7m)

F39-JD10B型(L=10m)

F39-JD15B型(L=15m)

F39-JD20B型(L=20m)
1581_dm_23

省配線接頭

F39-CN5型
1581_dm_24

控制模組【F3SJ-B】

F3SP-B1P型


1581_dm_25

雷射指標【F3SJ-E】【F3SJ-B】

F39-PTJ型


1581_dm_26

濺鍍保護蓋【F3SJ-E】【F3SJ-B】

F39-HB [] [] [] []
1581_dm_27

反射鏡

F39-MLG[]型

保護桿【F3SJ-E】【F3SJ-B】

F39-PB[][][][]型 採背面安裝時(使用M5螺絲時)
1581_dm_29

採背面安裝時(使用M8螺絲時)
1581_dm_30

F39-PB[][][][]型
側面安裝時(使用M5螺絲時)
1581_dm_31

側面安裝時(使用M8螺絲時)
1581_dm_32

F3SJ-A

本體

使用標準金具

採背面安裝時
1581_dm_33

採側面安裝時
1581_dm_34

F39-LJ1型 標準金具詳細尺寸
1581_dm_35

使用側面平面安裝金具(F39-LJ2型)時

1581_dm_36

使用自由定位安裝金具(F39-LJ3型)時

採背面安裝時
1581_dm_37

採側面安裝時
1581_dm_38

關於尺寸B、C、F
1581_dm_39

關於尺寸F
1581_dm_40

若不使用標準金具,而是使用F39-LJ3型自由定位安裝金具 來固定時,金具之間的安裝間隔請勿超過350mm。
此外,所需金具數量依偵測寬度而異。有關所需的金具數量,請參照下表。
標準隨附的中間安裝金具與F39-LJ3型自由定位安裝金具相同。
購買時請從所需的數量中扣掉中間安裝金具的數量即為購買數量。
若有隨附中間安裝金具,則可當作自由定位安裝金具使用。

1組F3SJ-A型(投光器、受光器)的F39-LJ3型自由定位安裝金具所需數量(F39-LJ3型內附2個)

1581_dm_41

使用上下安裝金具B (F39-LJ4型)時

採背面安裝時
1581_dm_42


使用上下安裝金具C (F39-LJ11型)時

1581_dm_43

使用省空間安裝金具(F39-LJ8型)時

採背面安裝時
1581_dm_44

F3SJ-A型→F3SJ-E/B型替換指南(包括預定停產的型號)

F3SJ-A型→F3SJ-E/B型替換對照表(可保留F3SJ-A型的安裝孔接使用)

關於替換時適用的金具,請參照下表的「替換時適用的金具」欄。

關於金具安裝時的外觀尺寸請參照型錄第 91 頁。

表中數值等同型號的[][][][],代表感測器的偵測寬度(mm)。

 1581_dm_45
1581_dm_46


註1. 偵測寬度及最小檢測物體會隨機型替換而改變,使用前請先確認您裝置的安全設計。
2. F3SJ-E型的最大偵測寬度為1105mm。
若要替換成大於1185mm的機型,僅F3SJ-B型可供替換,請務必留意。

因替換而改變的尺寸

(1)採背面安裝進行替換時

1581_dm_47

從安裝牆面到光學面的尺寸

1581_dm_48

(2)採側面安裝進行替換時

1581_dm_49

突出安裝牆面的尺寸

1581_dm_50


使用中間金具進行替換

採背面安裝時,由於F3SJ-A型與F3SJ-E/B型的安裝孔間距相容,可繼續沿用,但側面安裝時得安裝孔間距不同,因此必須開新的安裝孔。

使用中間金具進行側面安裝時的安裝孔間距

1581_dm_51

使用中間金具進行側面安裝時的安裝孔尺寸圖

1581_dm_52

因替換而改變的尺寸

1581_dm_53

使用短尺寸F3SN型替換用安裝金具(F39-LJ5型)時

朝內安裝時
1581_dm_54

朝外安裝時
1581_dm_55

朝內+外安裝時
1581_dm_56

選購品

單接頭連接線

F39-JD3A型(L=3m)

F39-JD7A型(L=7m)

F39-JD10A型(L=10m)

F39-JD15A型(L=15m)

F39-JD20A型(L=20m)
1581_dm_57

雙接頭連接線

F39-JDR5B型(L=0.5m)

F39-JD1B型(L=1m)

F39-JD3B型(L=3m)

F39-JD5B型(L=5m)

F39-JD7B型(L=7m)

F39-JD10B型(L=10m)

F39-JD15B型(L=15m)

F39-JD20B型(L=20m)
1581_dm_58

省配線接頭

F39-CN5型
1581_dm_59

控制模組

F3SP-B1P型
1581_dm_60

雷射指標

F39-PTJ型
1581_dm_61

大型指示燈組

F39-A01 [] -PAC型
1581_dm_62

濺鍍保護蓋

F39-HJ [] []
1581_dm_63

反射鏡

F39-MLG []

F3SJ用PC工具

F39-GWUM型
1581_dm_65

保護桿

F39-PJ [] [] [][] -S型 採背面安裝時
1581_dm_66

採側面安裝時
1581_dm_67

耐環境外殼

F39-EJ [] [] [][] -L型(D)

採背面安裝時
1581_dm_68

採側面安裝時
1581_dm_69
