產品資訊TOP
規格選型
| 名稱 | 中斷輸入模組(端子台、16點) | |
|---|---|---|
| 型號 | CJ1W-INT01 | |
| 額定輸入電壓 | DC24V | |
|
容許輸入 電壓範圍 |
DC20.4～26.4V | |
| 輸入阻抗 | 3.3kΩ | |
| 輸入電流 | 7mA TYP. (DC24V) | |
|
ON電壓/ ON電流 |
DC14.4V以上/3mA以上 | |
|
OFF電壓/ OFF電流 |
DC5V以下/1mA以下 | |
| ON應答時間 | 0.05ms以下 | |
| OFF應答時間 | 0.5ms以下 | |
| 迴路數 | 16點(16點/共通1迴路) | |
| 同時ON點數 | 100% (16點/共通)同時ON (DC24V時) | |
| 絕緣阻抗 | 全外部端子和GR端子間20MΩ (at 100 VDC) | |
| 耐電壓 | 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下 | |
| 內部消耗電流 | DC5V：80mA以下 | |
| 重量 | 110g以下 | |
| 附屬品 | 無 | |

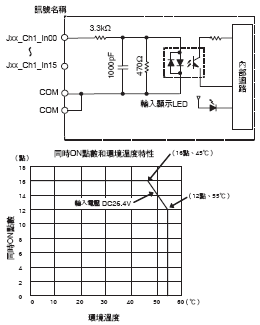

| 迴路構成 |
|
・最多可於CPU設備安裝2模組。請由CPU模組旁的插槽安裝到第5個插槽。
安裝於其他位置時，將導致I/O設定異常。
・中斷輸入模組的輸入訊號脈衝寬度，
請務必滿足以下條件。
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。
|
|

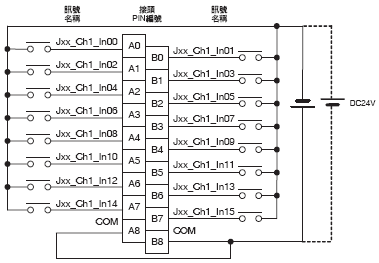

外部連接圖、
對照圖 ＊ |
・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。 |
|
註. NJ系列可作為一般的基本輸入模組使用。不可使用啟動I/O中斷Task的功能。
＊外部連接圖、端子和設備變數的對照圖中所記載的接頭PIN編號A0～A8、B0～B8記載於本資料表中。
無記於模組上。
