規格選型
・詳細符號如下：
U：UL、U1：UL （Class I Div 2已取得危險場所認證之產品）、C：CSA、UC：cULus、UC1：cULus （Class I Div 2已取得危險場所認證之產品）、CU：cUL、 N：NK、L：Lloyd's Register、CE：EC指令。
・有關使用條件，請向本公司洽詢。
CJ1W-CT021
CJ系列 高速計數器模組
搭載多樣化控制功能的高速計數器，高速且具有彈性的控制操作。
更新日期 2024年4月2日
關於國外規格
|
模組 種類 |
產品 名稱 |
規格 |
佔用號 機數 |
消耗電流(A) | 型號 | 國外
規格 |
|||
|---|---|---|---|---|---|---|---|---|---|
|
計數通 道數 |
編碼器A、B輸入、 脈衝輸入Z訊號 |
最大輸入頻率 |
5V 系列 |
24V 系列 |
|||||
|
CJ 系列 高功能 I/O 模組 |
高速 計數器
|
2 |
電壓輸入：
24V中任一
分別只能支援1軸) |
50kHz |
4號機份
～92) |
0.28 | ― |
CJ1W- CT021 |
UC1、
CE、 N、L |
| RS-422線性驅動器 | 500kHz | ||||||||
註. NJ系列CPU模組無法使用以下功能。
・擷取分配繼電器（CIO）的計數器值
・外部控制輸入的擷取功能、停止／擷取／持續功能、停止／擷取／復歸／持續功能、擷取／復歸功能
・輸出控制模式的脈衝頻率控制
・脈衝頻率量測功能
・無法自發生斷電時的位置接續運轉
・IORD/IOWR 指令
・透過輸出以及外部控制輸入啟動外部中斷Task
附屬品
隨附外部配線用接頭 C500-CE404型（40p焊接型）
（富士通製插座FCN-361J040-AU、富士通製接頭外蓋FCN-360C040-J2）。
適合的接頭
| 品名 | 連接方法 | 備考 | 型號 | |
|---|---|---|---|---|
| 適合的接頭
(40極) |
焊接型 |
|
FCN-361J040-AU 接頭
FCN-360C040-J2 接頭蓋 附屬於本體(橫向型) |
C500-CE404 |
| 壓著型 |
|
FCN-363J040 外罩
FCN-363J-AU 接頭 FCN-360C040-J2 接頭蓋 (橫向型) |
C500-CE405 | |
| 壓接型 |
|
FCN-367J040-AU/F | C500-CE403 | |
| 焊接型 |
|
焊接端子40P+接頭蓋 | C500-CE401 | |
| 壓著型 |
|
壓著式端子40P+接頭蓋 | C500-CE402 | |
專用纜線及連接端子台轉換模組
| 產品名稱 | 規格 | 型號 | |||
|---|---|---|---|---|---|
| 端子台連接用 | 專用連接纜線 | 正常配線 | 纜線長度：0.5m | XW2Z-050B | |
| 纜線長度：1.0m | XW2Z-100B | ||||
| 纜線長度：1.5m | XW2Z-150B | ||||
| 纜線長度：2.0m | XW2Z-200B | ||||
| 纜線長度：3.0m | XW2Z-300B | ||||
| 纜線長度：5.0m | XW2Z-500B | ||||
| 接頭端子台
轉換模組 |
輕巧型 | 40 PIN M3螺絲端子台機型 | XW2D-40G6 | ||

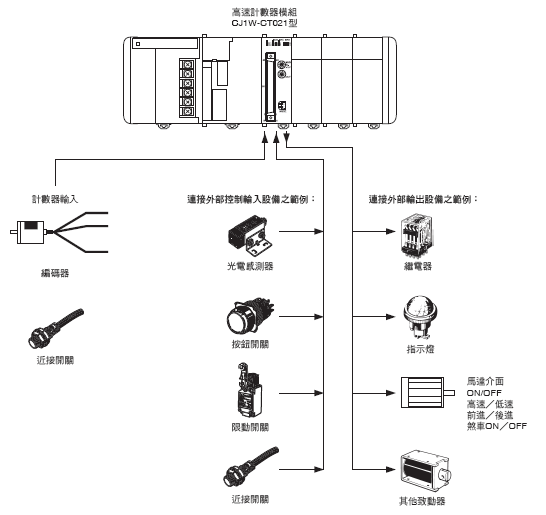

系統構成圖
