E5ZN

模組型溫度控制器

E5ZN

鋁軌安裝型裝置的溫控器

此頁記載內容是在依據停產前商品型錄內刊載的資訊，包括商品的特點 /價格 /對應規格 /選購品等，可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。

應用事例

更新日期 2018年10月9日

電源電壓		DC24V
容許電壓變動範圍		電源電壓的85～110%
消耗電力		約3W
感測器輸入		熱電偶： K、J、T、E、L、U、N、R、S、B 非接觸式溫度感測器(ES1B型系列)： 10～70℃、60～120℃、115～165℃、140～260℃ 電壓輸入： 0～50mV
感測器輸入		白金測溫阻抗體： Pt100、JPt100
控制輸出	電壓輸出 (SSR驅動用)	輸出電壓DC12V±15% (PNP)、最大負載電流21mA、附短路保護電路
	電晶體輸出	最大使用電壓DC30V、最大負載電流100mA、殘留電壓1.5V以下、漏電流0.4mA以下
	電流輸出	電流輸出範圍：DC4～20mA/DC0～20mA、負載350Ω以下＊1
輔助輸出	電晶體輸出	Sink型	最大使用電壓DC30V、最大負載電流50mA 殘留電壓1.5V以下、漏電流0.4mA以下
	電晶體輸出	Source型	最大使用電壓DC30V、最大負載電流50mA 殘留電壓1.5V以下、漏電流0.4mA以下
	線性電壓輸出	電壓輸出範圍 DC1～5V/DC0～5V、負載10kΩ以上
事件輸入	有接點	流出電流：約7mA	ON：1kΩ以下、OFF：100kΩ以上
事件輸入	無接點	流出電流：約7mA	ON：殘留電壓1.5V以下、OFF：漏電流0.1mA以下
輸入控制點數		輸入點數2點、控制點數2點
設定方式		視通訊或專用設定顯示器（E5ZN-SDL型＊2）而定
控制方式		2 PID或ON/OFF控制
其他功能		加熱器斷線檢測功能、傳送輸出功能、藉由事件輸入進行多重SP或切換RUN/STOP
使用環境溫度		-10～+55℃ (不可結冰結露)
使用環境濕度		相對濕度25～85%
保存溫度		-25～+65℃ (不可結冰結露)

註. 請勿將變頻器的輸出作為電源使用。（請參閱數位溫度控制器共通注意事項）
＊1. 可使用週期控制模組G32A-EA型（OMRON製，負載阻抗352Ω）。
＊2. 已於2017年3月結束接單生產。

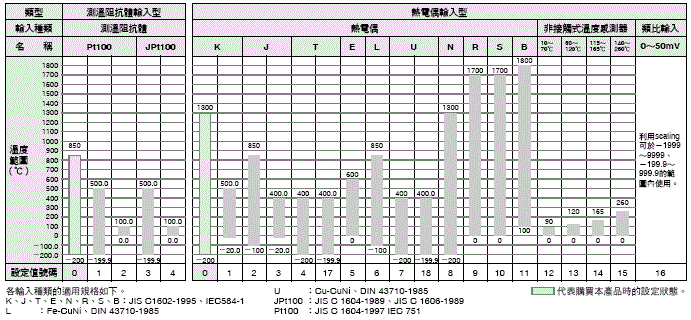

輸入範圍

測溫阻抗體輸入型／熱電偶輸入型

171_sp_1

電壓的影響
測量精度	熱電偶： (以指示值±0.5%或±1℃中較大值為準)±1位數以下＊1 白金測溫阻抗體： (以指示值±0.5%或±1℃ 中較大值為準) ±1位數以下類比輸入：±0.5%FS或±1位數以下 CT輸入：±5%FS±1位數以下
溫度的影響	熱電偶輸入(R、S、B)：　(取±1%PV或±10℃ 中較大值) ±1位數以下其他熱電偶輸入：　(取±1%PV或±4℃ 中較大值) ±1位數以下＊K感測器的-100℃ 以下為±10℃ 以內白金測溫阻抗體輸入：　(取±1%PV或±2℃ 中較大值) ±1位數以下類比輸入：(±1%FS) ±1位數以下
傳送輸出	精度：±0.5%FS ＊2
感度調整	0.1～999.9EU(0.1EU單位) ＊3
比例帯(P)	0.1～999.9EU(0.1EU單位) ＊3
積分時間 (I )	0～3999s(1s單位)
微分時間(D)	0～3999s(1s單位)
控制週期	1～99s(1s單位)
手動復歸值	0.0～100.0% (0.1%單位)
警報設定範圍	-1999～9999 (小數點位置依輸入種類而定)
取樣週期	500ms
絕緣阻抗	20MΩ min. (at 500 VDC)
耐電壓	AC600V 50或60Hz 1min (異極充電部端子)
耐振動	10～55Hz 10m/s² 3軸方向 2h
耐衝撃	最大150m/s² 3軸6方向各3次
重量	溫度控制器	約90g
	基本模組(18)	約80g
	基本模組(24)	約100g
保護構造	溫度控制器	IP00
保護構造	基本模組	IP00
記憶體保護	EEPROM (非揮發性記憶體)(寫入次數：10萬次)
安全規格＊4	UL3121-1、 CSA C22.2、 No.1010-1

＊1. T、N－100℃ 以下及U、L為±2℃±1位數以下。B的400℃ 以下無規定。
R、S的200℃ 以下規定在±3℃±1位數以下。
＊2. 選擇DC0～20mA時，0～4mA為±0.5％FS＋0.7mA
選擇DC0～5V時，0～1V為±0.5％FS＋0.175V
＊3. EU為工程單位（Engineering Unit）。
＊4. 為符合EN61326 Class A的雜訊端子電壓之規格，插入雜訊濾波器時，
請盡量接近本體的DC電源線（TDK-Lambda製MXB-1206-33或同等品）。

通訊規格（上位通訊）

傳送路徑連接	RS-485 (多點)
通訊方式	RS-485 (2線式半雙工)
同步方式	非同步方式
通訊速度＊	4800、【9600】、19200、38400bps
傳送碼	ASCII
資料位元長度＊	【7】、8位元
結束位元長度＊	1、【2】位元
錯誤檢出＊	垂直同位(無、【偶數】、奇數)
錯誤檢出＊	BCC (Block Check Character)
流程控制	無
介面	RS-485
重試功能	無
並聯連接數	16個模組(32ch)

＊上位通訊可分別獨立設定通訊速度、資料位元長度、結束位元長度、垂直同位之設定。

【】為預設值。

設定顯示器（另售）＊

電源電壓	DC24V
容許電壓變動範圍	電源電壓的85～110%
消耗電力	約1W
指示方式	7段數位顯示及個別指示
使用環境溫度	-10～+55℃ (不可結冰結露) 3年保固時：-10～+50℃ (不可結冰結露)
使用環境濕度	相對濕度25～85%
保存溫度	-25～+65℃ (不可結冰結露)
通訊方式	RS-485 (半雙工)
通訊格式	專用格式
絕緣阻抗	20MΩ min. (at 500 VDC)
耐電壓	AC1,500V 50或60Hz 1min (異極充電部端子)
耐振動	10～55Hz 20m/s² 3軸方向 2h
耐衝撃	最大300m/s² 3軸6方向各3次
保護構造	正面面板：IP50、後蓋：IP20、端子部：IP00
記憶體保護構造	EEPROM (非揮發性記憶體)(寫入次數：10萬次)
重量	約100g (安裝金具：約10g)

＊E5ZN-SDL型已於2017年3月結束接單生產。

比流器（CT型）（另售）

耐電壓	AC1,000V(1min)
耐振動	50Hz、 98m/s²
重量	約11.5g (E54-CT1型)、約50g (E54-CT3型)
附屬品 (僅限E54-CT3型)	接觸器(2個) 插頭(2個)

加熱器斷線警報

最大加熱器電流	單相 AC50A ＊1
加熱器電流值指示精度	±5%FS±1位數以下
加熱器斷線警報設定範圍	0.0～50.0A(0.1A單位) ＊2
檢出最小ON時間	190ms ＊3

＊1. 檢測三相加熱器的斷線時，請使用K8AC-H型（數位加熱器斷線警報器）。
＊2. 設定為0.0A時，加熱器斷線警報則維持OFF，設定為50.0A時，則維持ON。
＊3. 控制輸出的ON時間未達190ms時，將不進行加熱器斷線檢測及加熱器電流測量。
