E3Z-LT / LR / LL

雷射小型放大器內建型光電感測器

E3Z-LT / LR / LL

小型・安心!雷射光電感測器

(單位:mm)

未指定尺寸公差:公差等級 IT16

本體

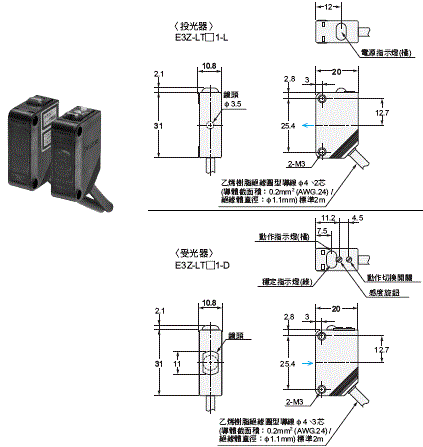

對照型*
出線型
E3Z-LT61型
E3Z-LT81型

E3Z-LT / LR / LL 外觀尺寸 2

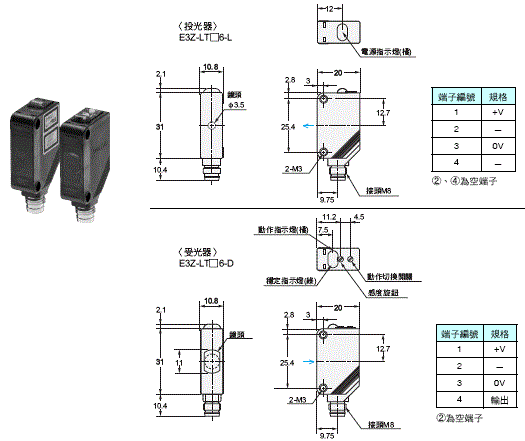

對照型*
接頭型
E3Z-LT66型
E3Z-LT86型

E3Z-LT / LR / LL 外觀尺寸 3

*對照型(E3Z-LT[][]型)記載有投光器、受光器的組合型號。
 投光器的型號為加上「-L」(例:E3Z-LT61-L 2M型)、
 受光器的型號為加上「-D」(例:E3Z-LT61-D 2M型)的標記。
 有關投光器、受光器的個別型號,請確認「種類」。

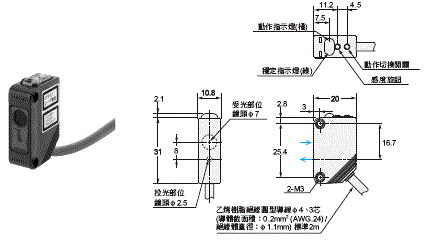

回歸反射型
出線型
E3Z-LR61型
E3Z-LR81型

E3Z-LT / LR / LL 外觀尺寸 4

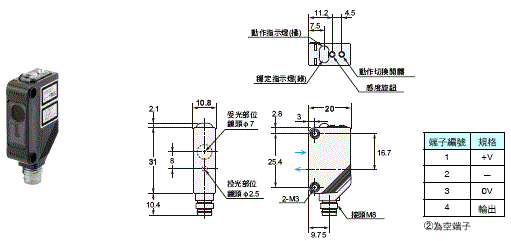

回歸反射型
接頭型
E3Z-LR66型
E3Z-LR86型

E3Z-LT / LR / LL 外觀尺寸 5

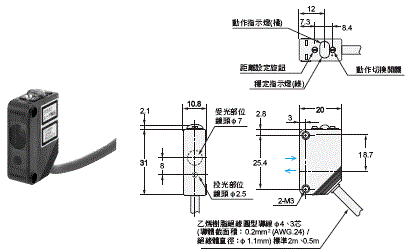

距離設定型
出線型
E3Z-LL61型
E3Z-LL81型
E3Z-LL63型
E3Z-LL83型

E3Z-LT / LR / LL 外觀尺寸 6

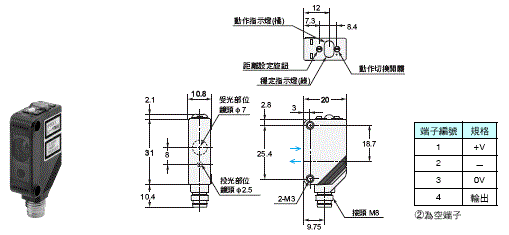

距離設定型
接頭型
E3Z-LL66型
E3Z-LL86型
E3Z-LL68型
E3Z-LL88型

E3Z-LT / LR / LL 外觀尺寸 7

選購品(另售)

狹縫板
E39-S65A型

E3Z-LT / LR / LL 外觀尺寸 9

材質:不銹鋼(SUS301)

反射板
E39-R1型

E3Z-LT / LR / LL 外觀尺寸 10

材質:<反射面>壓克力
   <背面>ABS

反射板
E39-R6型

E3Z-LT / LR / LL 外觀尺寸 11

材質:<反射面>壓克力
   <背面>ABS

反射板
E39-R12型

E3Z-LT / LR / LL 外觀尺寸 12

材質:<反射部位> 表面:聚碳酸酯(PC)
            內部:壓克力
   <機框部位> ABS
