WE70

FA無線LAN模組

WE70

高可靠度、令人安心的產品。最適合FA作業現場的無線LAN

‣推薦替代型號查詢

此頁記載內容是在依據停產前商品型錄內刊載的資訊，包括商品的特點 /價格 /對應規格 /選購品等，可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。

應用事例

更新日期 2017年9月15日

型號		WE70-AP 存取點(母機)
本體電源	額定電壓	DC24V
	允許電壓範圍	DC20.4～26.4V
	消耗電流	250mA以下＊
絕緣阻抗		20MΩ min. (at 100VDC) 「本體電源」與「本體安裝用磁鐵、螺絲安裝金具」之間
耐電壓		AC1,500V 1min　「本體電源」與「本體安裝用磁鐵、螺絲安裝金具」之間
抗干擾性		符合IEC61000-4-4標準　1kV (電源線)
耐振動		符合JIS C0040標準　 10～55Hz單側振幅0.35mm X、Y、Z各方向80min之間(掃描時8min×掃描次數10次＝合計80min)
耐衝擊		符合JIS C0041　300m/s² X、Y、Z方向各3次
環境溫度範圍		0～+50℃ (不可結露)
環境濕度範圍		相對濕度25～85% (不可結冰結露)
保存環境溫度範圍		-20～+65℃
保護構造		IP20
端子構造	電源端子	無螺絲端子台(Phoenix Contact製 AI 0.75-10或同級品)
適用規格		日本國內：ARIB STD-T66、T71　VCCI Class A (工業用) 國外：IC (加拿大)、 CE標章(歐州)、中國電波規格(中國國內)
重量		360g以下(僅本體)

＊考量啟動時的突波電流，請使用30W以上的電源。

無線規格

支援規格	符合IEEE802.11a標準	符合IEEE802.11b標準	符合IEEE802.11g標準
電波形式	正交分頻多工方式(OFDM) 單一訊息	直接頻譜擴散方式單一訊息	正交分頻多工方式(OFDM) 單一訊息
使用頻帶	5GHz頻帶	2.45GHz頻帶
頻率通道	請參閱下一頁「國別使用頻帶、頻道」。
同一區域使用數＊1	8ch	3ch
通訊速度＊2	自動/54/48/36/24/18/12/9/6Mbps	自動/11/5.5/2/1Mbps	自動/54/48/36/24/18/12/9/6Mbps
最大傳送距離(無障礙物)＊1、＊3	室內：約40m (54Mbps、使用附屬的鉛筆型天線)(禁止在戶外使用) 請參閱型錄「傳送距離（參考）」。	室內：約60m (54Mbps、使用附屬的鉛筆型天線) 請參閱型錄「傳送距離（參考）」。
安全性	OCB AES (128bit)、 WOC KEY (OMRON獨家密碼)、 WEP (64/128/152bit)、 WPA-PSK (使用的加密方式為AES 〈128bit〉/TKIP 〈128bit〉)
傳送輸出	10mW/MHz以下
用戶端連接台數	最多63台
傳送輸出可變	3段(高/中/低)
傳送輸出可變	通訊距離若以「高」為100%，則「中」為 50%、「低」為 25%。＊3
漫遊功能	有
中繼功能	有(存取點之間通信、中繼段數最多 6段)

＊1. 依據設置環境而異。使用數是以日本國內頻率通道的情況而準。
＊2. 為無線LAN規格的理論值，並非實際通訊速度。
＊3. 傳送距離依據設置環境而異。小型磁鐵基地台天線、平面多樣性天線在使用延長纜線時，距離將會縮短。

有線LAN規格

項目	參數
支援規格	符合IEEE802.3標準(10BASE-T、 100BASE-TX)
介面	RJ-45型×1

註. 請以直連纜線連接電腦。

其他

項目	規格
本體設定	本體版本1.0 網頁瀏覽器：Microsoft Internet Explorer 6.0 支援作業系統：Windows XP SP1以上版本/2000 SP4 WE70-CL (本體版本1.1/1.2) 網頁瀏覽器：Microsoft Internet Explorer 6.0/7.0/8.0 支援作業系統：Windows Vista/XP SP1以上版本/2000 SP4 WE70-CL (本體版本1.3以上)、 WE70-AP (本體版本1.1以上) 網頁瀏覽器：Microsoft Internet Explorer 6.0/7.0/8.0/9.0 支援作業系統：Windows 7/Vista/XP SP1以上版本/2000 SP4

項目

規格

本體設定

本體版本1.0
網頁瀏覽器：Microsoft Internet Explorer 6.0
支援作業系統：Windows XP SP1以上版本/2000 SP4
WE70-CL (本體版本1.1/1.2)
網頁瀏覽器：Microsoft Internet Explorer 6.0/7.0/8.0
支援作業系統：Windows Vista/XP SP1以上版本/2000 SP4
WE70-CL (本體版本1.3以上)、
WE70-AP (本體版本1.1以上)
網頁瀏覽器：Microsoft Internet Explorer 6.0/7.0/8.0/9.0
支援作業系統：Windows 7/Vista/XP SP1以上版本/2000 SP4

國別使用頻帶、頻道

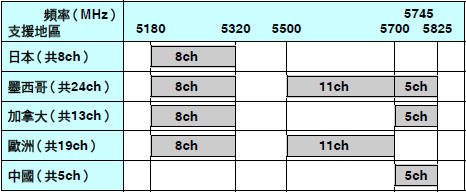

11a （5GHz頻帶）

1750_sp_1

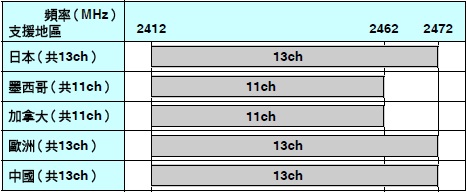

11b/g （2.4GHz頻帶）

1750_sp_2

傳送距離（參考）

機器		最大傳送距離IEEE802.11a(5GHz頻帶)	最大傳送距離 IEEE.802.11b/g (2.45GHz)
WE70附屬的鉛筆型天線		室內約40m	室內約60m
小型磁鐵基地台天線	WE70-AT001	室內約20m	室內約40m
高靈敏度磁鐵基地台天線	WE70-AT001H	室內約45m	室內約60m
平面多樣性天線	WT30-AT002	使用NG	室內約60m
天線用延長纜線	WE70-CA5M	傳送距離約為65%	傳送距離約為75%。

註. 傳送距離依據設置環境而異。
