NSJ

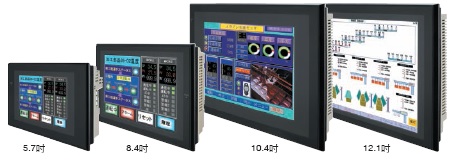

【產品種類】可選擇最合適的控制及顯示

畫面尺寸自5.7吋到12.1吋，共有4種類型。

【NSJ內建乙太網路連接埠】可輕鬆存取顯示部、控制部雙方

即便不新增乙太網路模組，亦可讀取、寫入PLC資料。
此外更可從上位電腦讀取、寫入PLC資料，或傳送警報及Recipe資料等。

可從上位電腦自由存取。

●可藉由乙太網路，輕鬆傳送畫面資料及階梯圖程式。
●亦可自上位應用程式讀寫PLC資料。（使用FINS通訊的應用程式）

可自由存取其他PLC。

●NSJ（PLC1）的畫面清楚顯示、並可輕鬆設定PLC2的資料。

【擴充模組】對應更廣泛的應用

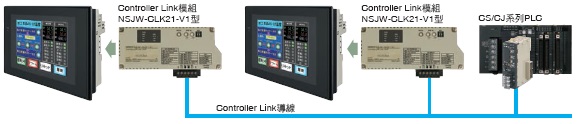

Controller Link模組（NSJW-CLK21-V1型）
高速、大容量資料連結

可使用PLC的資料連結功能，進行控制器間高速、大容量的資料連結。

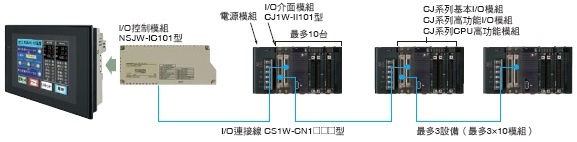

I/O控制模組（NSJW-IC101型）
輕鬆增設高功能模組

使用於將動作模組等高功能模組安裝至NSJ系列時，具備高擴充性。

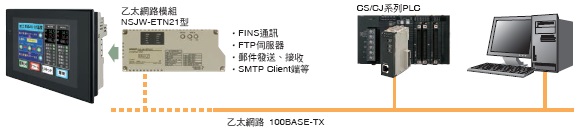

乙太網路模組（NSJW-ETN21型）
完全活用乙太網路的豐富功能

可使用原本NSJ內建乙太網路連接埠所無法使用的「以CMND指令通訊及發送、接收郵件等」功能，亦可提升上位電腦的擴充性。

※關於NSJ內建乙太網路連接埠及乙太網路模組的詳細功能，請參閱第 28 頁。

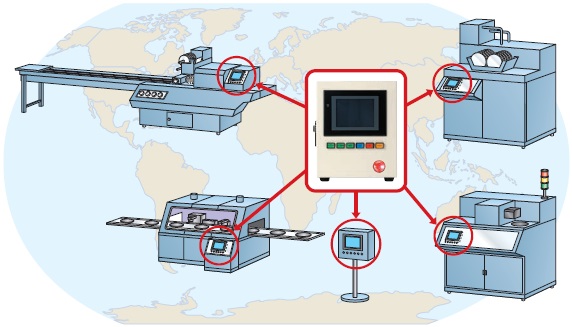

藉由操作台標準化

不管在世界上的哪個工廠、哪個工程、哪個設備的操作台上，皆提供相同的使用環境。
解決自設計、導入到保養為止等，各種情況下所發生的困難、浪費、不均。

1.提供相同的操作性，防止操作錯誤。
亦可減少更換操作者而造成的暫時性作業效率下降。

2.不需分別製作各設備的操作手冊。亦可降低導入時的初期教育成本。

3.藉由標準化，大幅減少維修零件。即使發生故障，也完全替換整個操作台（模組），迅速修復機器。

4.藉由標準化，推動設計文件的範本化、畫面及階梯圖程式的範本化。
增加再利用性，大幅提高設計效率。

【提供僅有一體化才有的優勢】

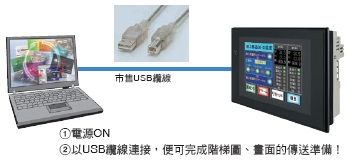

只要1條USB纜線，便可輕鬆進行設計及除錯

使用市售的USB纜線，便可高速又簡單地傳送畫面資料及階梯圖程式。
此外，傳送畫面資料及階梯圖程式時，亦不需更換連接纜線。

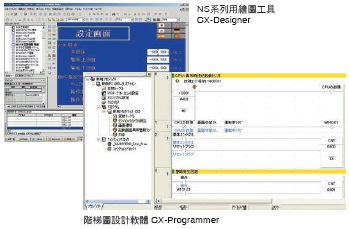

可徹底活用過去的軟體資產

在畫面資料以及階梯圖程式上，能夠直接利用既有的NS系列及CS／CJ系列的程式。

只要接通電源便可啟動，完全不用進行初期設定。

不需另行進行控制器與人機介面的配線及通訊等起始設定。
只要接通電源便可啟動，標準搭載的DeviceNet主局亦於出廠時完成設定。

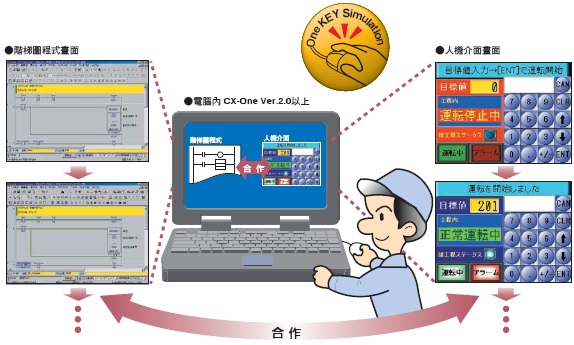

只要使用一套軟體，即使沒有實際的設備也能進行階梯圖程式及畫面除錯

更加強化繪圖工具CX-Designer的測試功能。在測試功能上，只要在連接的設備中選擇CX-Simulator，即使沒有實際的設備，也可同時測試畫面資料及階梯圖程式。

綜合模擬

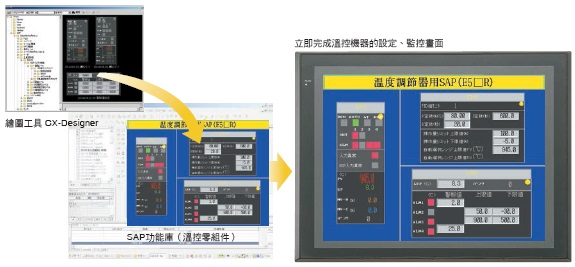

可大幅降低設計工序的SAP功能庫也變得更加充實

準備了2000種以上的SAP（Smart Active Parts，可直接存取OMRON製造的PLC及元件的零組件）。
僅須自SAP功能庫中選取並貼上至畫面，完全不需製作畫面或階梯圖。

【標準搭載2種故障排除功能】

在異常發生時，即使沒有工具，也能在現場執行迅速對應處理

標準搭載有PLC故障排除功能及DeviceNet故障排除功能，有助於解決設備啟動、運用時的故障。
異常發生時僅須依畫面指示，不需手冊便可迅速執行確認異常內容至對應處理的所有項目。

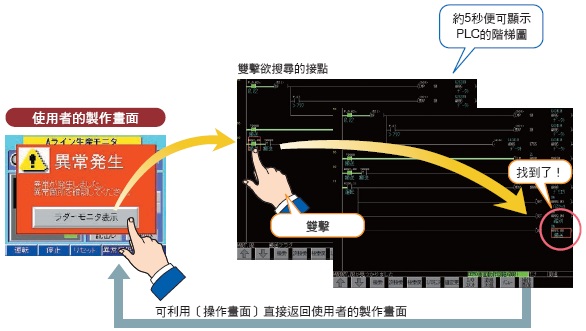

【標準搭載階梯圖監控】

僅需約5秒便可自運作畫面轉至監控PLC階梯圖

可執行PLC的導通監控、搜尋位址／指令、多點I/O等的階梯圖監控。
從使用者畫面切換至階梯圖監控畫面僅需約5秒。此外，亦可從選擇的接點，搜尋使用相同位址的下一項順序輸出指令。
（※階梯圖監控功能為NSJ8／10／12標準搭載NSJ5無法使用本功能）

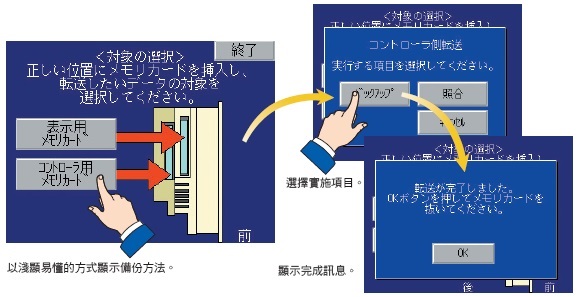

【標準搭載資料備份功能】

即使沒有電腦，也能輕鬆備份資料

不僅是畫面資料，就連備份控制器側的階梯圖程式等資料，也只要依據畫面指示，便能完成操作。
