（單位：mm）
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2015年8月8日
絕緣纜線用接頭
無O型環之型號請和密封膠帶一併使用。
金屬型
無O型環
G1/2

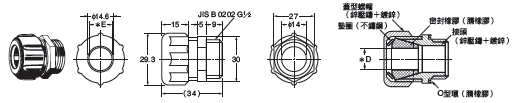

SC-21～25型
金屬型
附O型環
G1/2

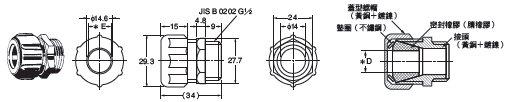

SC-1M～5M型
金屬型
無O型環
1/2-14NPT
（美國螺絲）
SC-1PT～5PT型
註. 上述各機種之外觀尺寸圖中，未指定之尺寸公差為±0.4mm。
簡易接頭（不適用於有油或水的環境）
樹脂型
G1/2
SC-P2型
樹脂型
Pg13.5
SC-P3型
樹脂型
G1/2

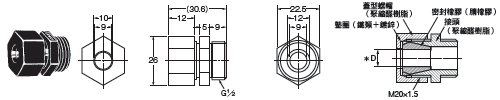

SC-6型
註. 上述各機種之外觀尺寸圖中，未指定之尺寸公差為±0.4mm。

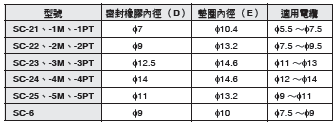

＊印之尺寸表

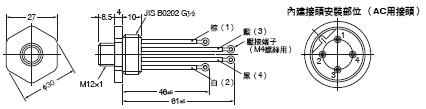

SC-2F型

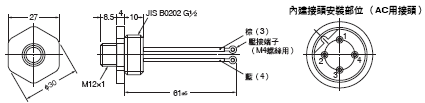

SC-2FAD型

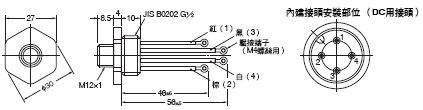

SC-4F4AD型

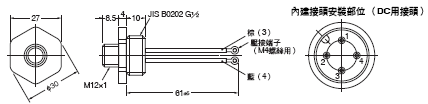

SC-4F4D型
註1. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
2.（）內的數字代表接頭PIN腳編號。
更新日期 2015年8月8日
