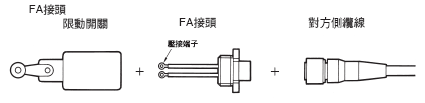

導管口 | 適用電纜 | 密封橡膠內徑
(D) |
纜線外徑 | 型號 | 適用機種 | |
---|---|---|---|---|---|---|
最小 | 最大 | |||||
JIS B 0202
G1/2 |
絕緣纜線用
(泛用型) |
φ7 | φ5.5 | φ7.5 | SC-1M | WL-N、WL、D4A-[]N、
D4B-[]N、ZE、ZV、ZV2、 XE、XV、XV2 |
φ9 | φ7.5 | φ9.5 | SC-2M | |||
φ12.5 | φ11 | φ13 | SC-3M | |||
φ14 | φ12 | φ14 | SC-4M | |||
φ11 | φ9 | φ11 | SC-5M | |||
絕緣纜線用
(耐腐蝕型) |
φ7 | φ5.5 | φ7.5 | SC-21 | ||
φ9 | φ7.5 | φ9.5 | SC-22 | |||
φ12.5 | φ11 | φ13 | SC-23 | |||
φ14 | φ12 | φ14 | SC-24 | |||
φ11 | φ9 | φ11 | SC-25 | |||
1/2-14NPT | 絕緣纜線用 | φ7 | φ5.5 | φ7.5 | SC-1PT | D4A-[]N |
φ9 | φ7.5 | φ9.5 | SC-2PT | |||
φ12.5 | φ11 | φ13 | SC-3PT | |||
φ14 | φ12 | φ14 | SC-4PT | |||
φ11 | φ9 | φ11 | SC-5PT |
註. SC接頭請與密封膠帶一併使用。惟SC-1M~5M型附有O型環(NBR),因此不用密封膠帶即可確保密封性。
