R88M-G, R88D-GT

AC伺服馬達 / 驅動器[G系列通用輸入型(脈衝串輸入 / 類比輸入)]

R88M-G, R88D-GT

支援位置控制、速度控制、轉矩控制及多種用途

(單位:mm)

AC伺服驅動器

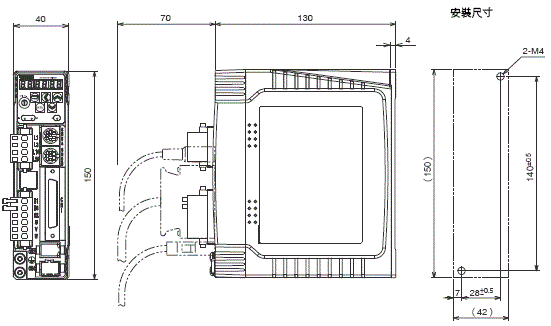

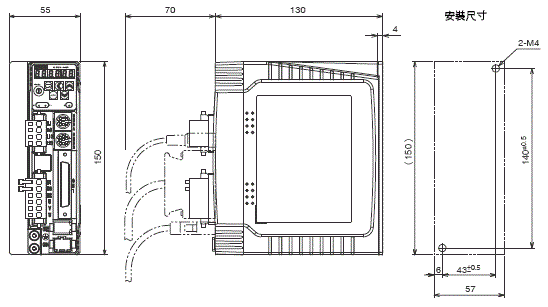

單相 AC100V 50~100W
R88D-GTA5L型
R88D-GT01L型
單相 AC200V 50~200W
R88D-GT01H型
R88D-GT02H型
1955_dm_1

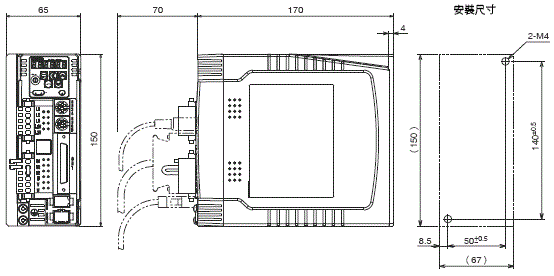

單相 AC100V 200W
R88D-GT02L型
單相 AC200V 400W
R88D-GT04H型
1955_dm_2

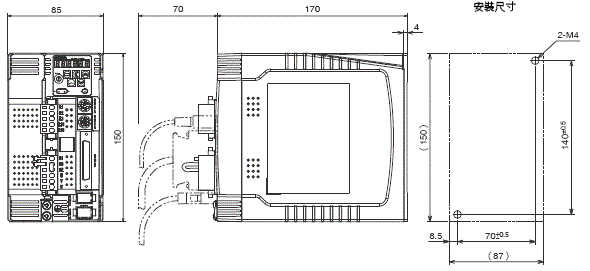

單相 AC100V 400W
R88D-GT04L型
單相/三相 AC200V 750W
R88D-GT08H型
1955_dm_3

單相/三相 AC200V 900W~1.5kW
R88D-GT10H型
R88D-GT15H型
1955_dm_4

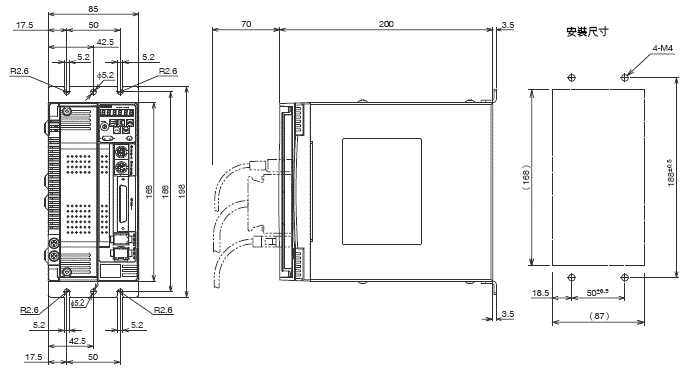

三相 AC200V 2kW
R88D-GT20H型
1955_dm_5

三相 AC200V 2kW~5kW
R88D-GT30H型
R88D-GT50H型

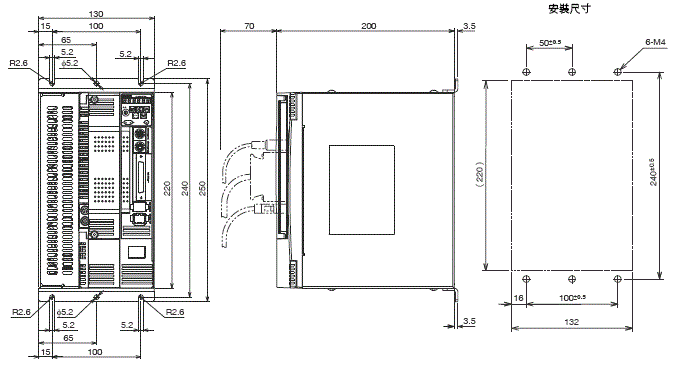

1955_dm_6

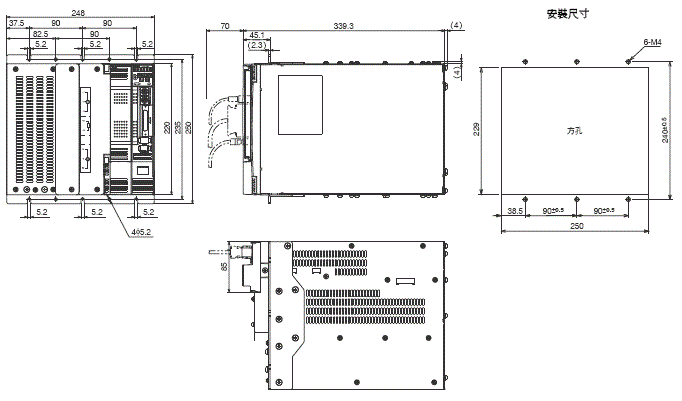

三相 AC200V 7.5kW
R88D-GT75H型
正面安裝時(使用正面安裝金具)
1955_dm_7

AC伺服馬達

圓柱型馬達(3000r/min)

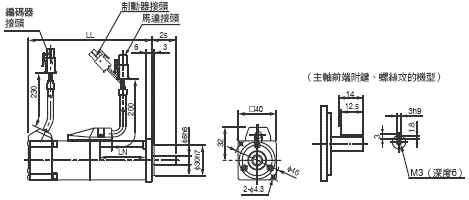

・50W/100W


【INC】

R88M-G05030H(-S2)型
R88M-G10030L(-S2)型
R88M-G10030H(-S2)型
R88M-G05030H-B(S2)型
R88M-G10030L-B(S2)型
R88M-G10030H-B(S2)型
1955_dm_8
註. 標準軸形為直軸。
若型號末端為「S2」,即代表附鍵及螺絲攻的機型。
*□中為L、H、T或S。


【ABS】

R88M-G05030T(-S2)型
R88M-G10030S(-S2)型
R88M-G10030T(-S2)型
R88M-G05030T-B(S2)型
R88M-G10030S-B(S2)型
R88M-G10030T-B(S2)型
1955_dm_9

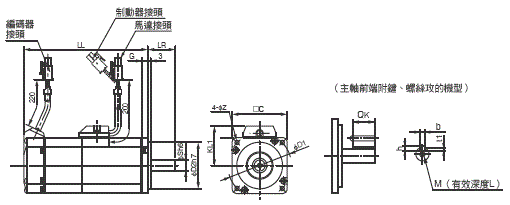

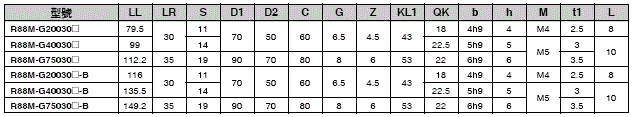

・200W/400W/750W

【INC】

R88M-G20030L(-S2)型
R88M-G40030L(-S2)型
R88M-G20030H(-S2)型
R88M-G40030H(-S2)型
R88M-G75030H(-S2)型
R88M-G20030L-B(S2)型
R88M-G40030L-B(S2)型
R88M-G20030H-B(S2)型
R88M-G40030H-B(S2)型
R88M-G75030H-B(S2)型

【ABS】

R88M-G20030S(-S2)型
R88M-G40030S(-S2)型
R88M-G20030T(-S2)型
R88M-G40030T(-S2)型
R88M-G75030T(-S2)型
R88M-G20030S-B(S2)型
R88M-G40030S-B(S2)型
R88M-G20030T-B(S2)型
R88M-G40030T-B(S2)型
R88M-G75030T-B(S2)型
1955_dm_10
註. 標準軸形為直軸。若型號末端為「S2」,即代表附鍵及螺絲攻的機型。
*□中為L、H、T或S。
1955_dm_11

・1kW/1.5kW/2kW

【ABS】

R88M-G1K030T(-S2)型
R88M-G1K530T(-S2)型
R88M-G2K030T(-S2)型
R88M-G1K030T-B(S2)型
R88M-G1K530T-B(S2)型
R88M-G2K030T-B(S2)型
1955_dm_12
註. 標準軸形為直軸。若型號末端為「S2」,即代表附鍵及螺絲攻的機型。

1955_dm_13

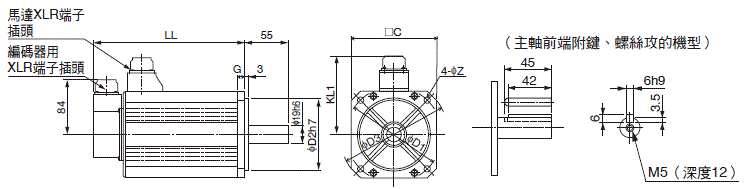

・3kW

【ABS】

R88M-G3K030T(-S2)型
R88M-G3K030T-B(S2)型
1955_dm_14
註. 標準軸形為直軸。
若型號末端為「S2」,即代表附鍵及螺絲攻的機型。
1955_dm_14_1

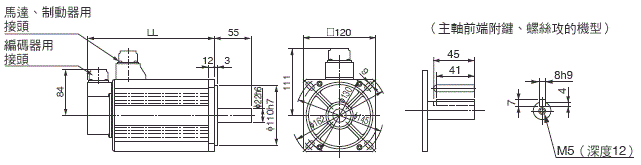

・4kW/5kW

【ABS】

R88M-G4K030T(-S2)型
R88M-G5K030T(-S2)型
R88M-G4K030T-B(S2)型
R88M-G5K030T-B(S2)型
1955_dm_15
註. 標準軸形為直軸。
若型號末端為「S2」,即代表附鍵及螺絲攻的機型。

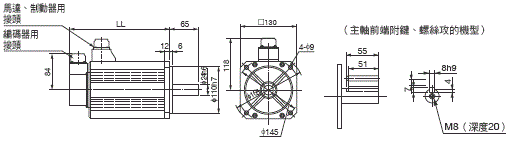

1955_dm_16

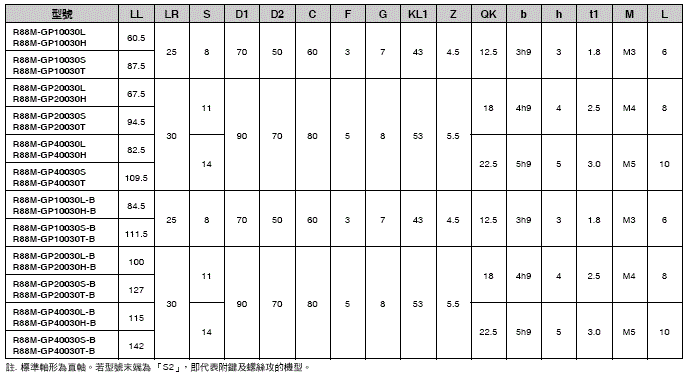

平面型馬達(3000r/min)
・100W/200W/400W


【INC】

R88M-GP10030L(-S2)型
R88M-GP20030L(-S2)型
R88M-GP40030L(-S2)型
R88M-GP10030H(-S2)型
R88M-GP20030H(-S2)型
R88M-GP40030H(-S2)型
R88M-GP10030L-B(S2)型
R88M-GP20030L-B(S2)型
R88M-GP40030L-B(S2)型
R88M-GP10030H-B(S2)型
R88M-GP20030H-B(S2)型
R88M-GP40030H-B(S2)型


【ABS】

R88M-GP10030S(-S2)型
R88M-GP20030S(-S2)型
R88M-GP40030S(-S2)型
R88M-GP10030T(-S2)型
R88M-GP20030T(-S2)型
R88M-GP40030T(-S2)型
R88M-GP10030S-B(S2)型
R88M-GP20030S-B(S2)型
R88M-GP40030S-B(S2)型
R88M-GP10030T-B(S2)型
R88M-GP20030T-B(S2)型
R88M-GP40030T-B(S2)型
1955_dm_17
註. 標準軸形為直軸。若型號末端為「S2」,即代表附鍵及螺絲攻的機型。

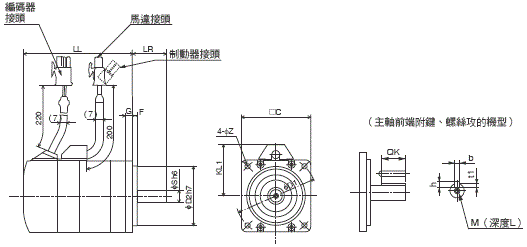

1955_dm_18

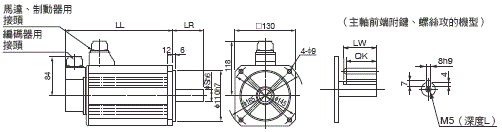

圓柱型馬達(2000r/min)
・AC200V:1kW/1.5kW

【ABS】

R88M-G1K020T(-S2)型
R88M-G1K520T(-S2)型
R88M-G1K020T-B(S2)型
R88M-G1K520T-B(S2)型
1955_dm_19
註. 標準軸形為直軸。
若型號末端為「S2」,即代表附鍵及螺絲攻的機型。
1955_dm_20

・AC200V:2kW/3kW

【ABS】

R88M-G2K020T(-S2)型
R88M-G3K020T(-S2)型
R88M-G2K020T-B(S2)型
R88M-G3K020T-B(S2)型
1955_dm_21
註. 標準軸形為直軸。
若型號末端為「S2」,即代表附鍵及螺絲攻的機型。
1955_dm_22

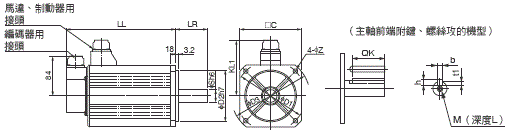

・AC200V:4kW/5kW

【ABS】

R88M-G4K020T(-S2)型
R88M-G5K020T(-S2)型
R88M-G4K020T-B(S2)型
R88M-G5K020T-B(S2)型
1955_dm_23
註. 標準軸形為直軸。若型號末端為「S2」,即代表附鍵及螺絲攻的機型。
1955_dm_24

圓柱型馬達(1500r/min)
・7.5kW

【ABS】

R88M-G7K515T(-S2)型
R88M-G7K515T-B(S2)型
1955_dm_25
註. 標準軸形為直軸。
若型號末端為「S2」,即代表附鍵及螺絲攻的機型。
1955_dm_26

圓柱型馬達(1000r/min)
・900W/2kW

【ABS】

R88M-G90010T(-S2)型
R88M-G2K010T(-S2)型
R88M-G90010T-B(S2)型
R88M-G2K010T-B(S2)型
1955_dm_27
註. 標準軸形為直軸。若型號末端為「S2」,即代表附鍵及螺絲攻的機型。

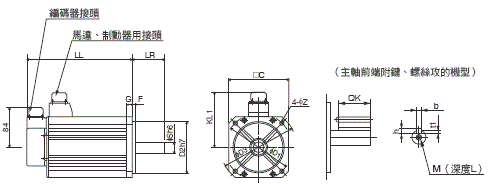

1955_dm_28

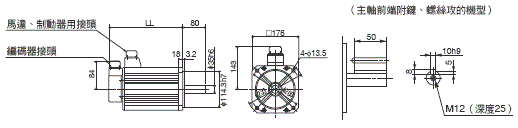

・3kW

【ABS】

R88M-G3K010T(-S2)型
R88M-G3K010T-B(S2)型
1955_dm_29
註. 標準軸形為直軸。
若型號末端為「S2」,即代表附鍵及螺絲攻的機型。
1955_dm_30

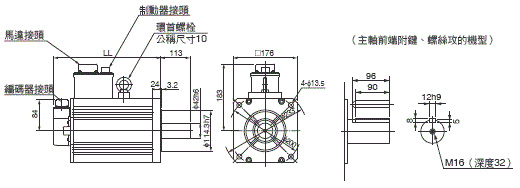

・4.5kW


【ABS】

R88M-G4K510T(-S2)型
R88M-G4K510T-B(S2)型
1955_dm_31
註. 標準軸形為直軸。
若型號末端為「S2」,即代表附鍵及螺絲攻的機型。
1955_dm_32

・6kW


【ABS】

R88M-G6K010T(-S2)型
R88M-G6K010T-B(S2)型
1955_dm_33
註. 標準軸形為直軸。
若型號末端為「S2」,即代表附鍵及螺絲攻的機型。
1955_dm_34

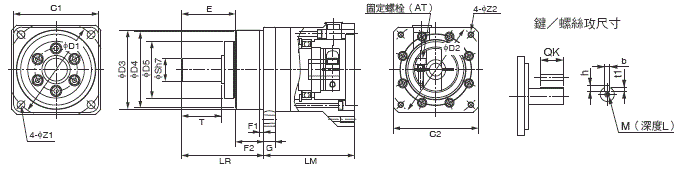

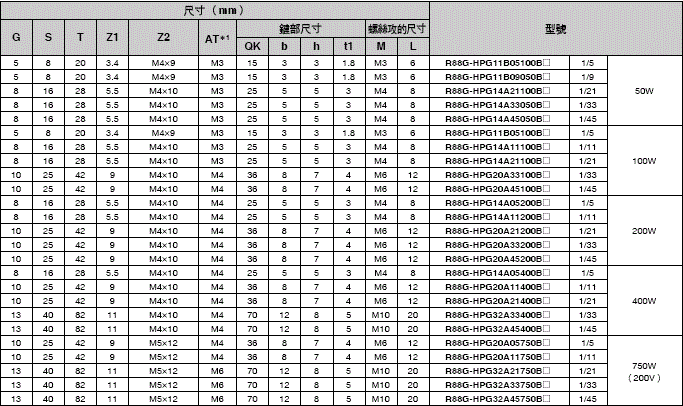

減速機

背隙3弧分以內
〈圓柱型〉

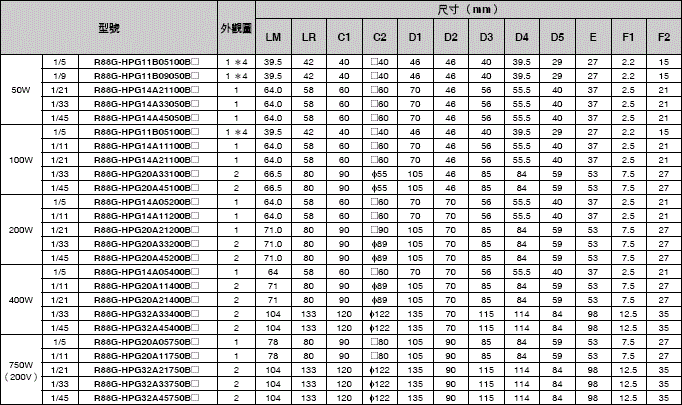

3000r/min馬達(50~750W)
1955_dm_35

1955_dm_36
註1. 標準軸形為直軸。
2. 若型號末端的□為「J」,即代表附鍵及螺絲攻的機型。(例:R88G-HPG11B05100BJ型)
3. 馬達軸插入部位的直徑,與對應的馬達軸徑相同。
4. 附鍵馬達只要取下鍵即可使用。
5. 本書記載的外觀尺寸圖所示之尺寸僅為主要尺寸,非產品詳細外觀。
*1. 指固定螺栓。
1955_dm_37

1955_dm_38

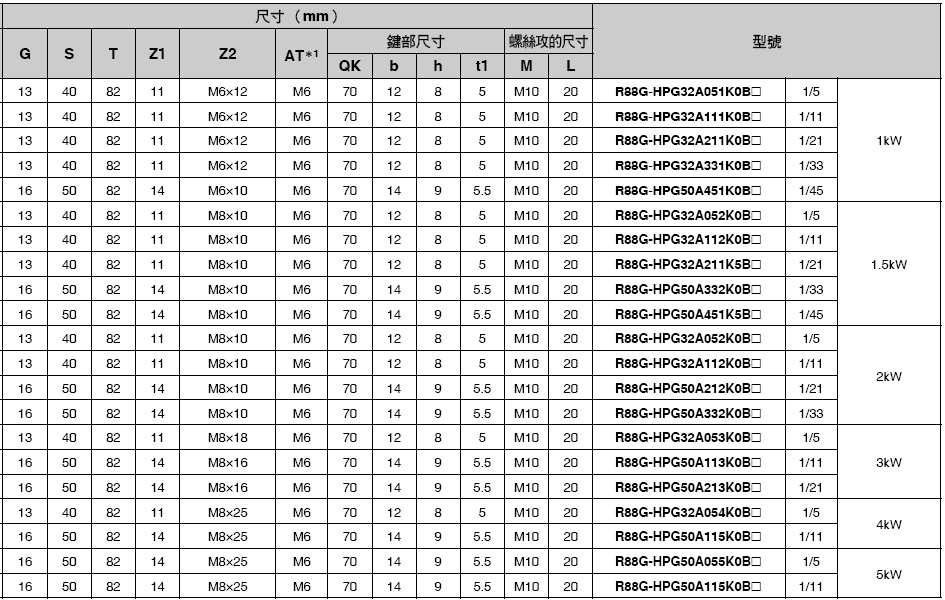

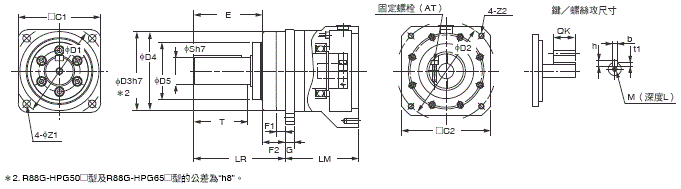

3000r/min馬達用(1~5kW)
1955_dm_39

1955_dm_40
註1. 標準軸形為直軸。
2. 若型號末端的□為「J」,即代表附鍵及螺絲攻的機型。
(例:R88G-HPG32A051K0BJ型)
3. 馬達軸插入部位的直徑,與對應的馬達軸徑相同。
4. 附鍵馬達只要取下鍵即可使用。
5. 本書記載的外觀尺寸圖所示之尺寸僅為主要尺寸,非產品詳細外觀。
*1. 指固定螺栓。
1955_dm_41

1955_dm_42

背隙3弧分以內
〈平面型〉

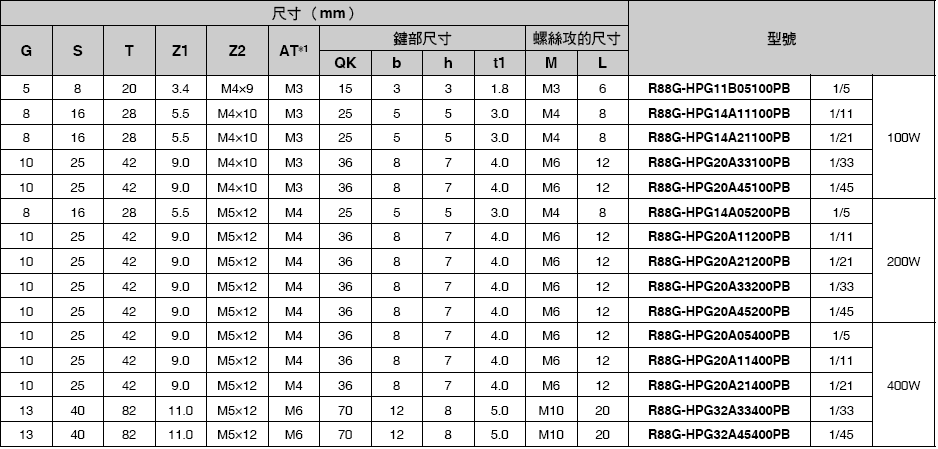

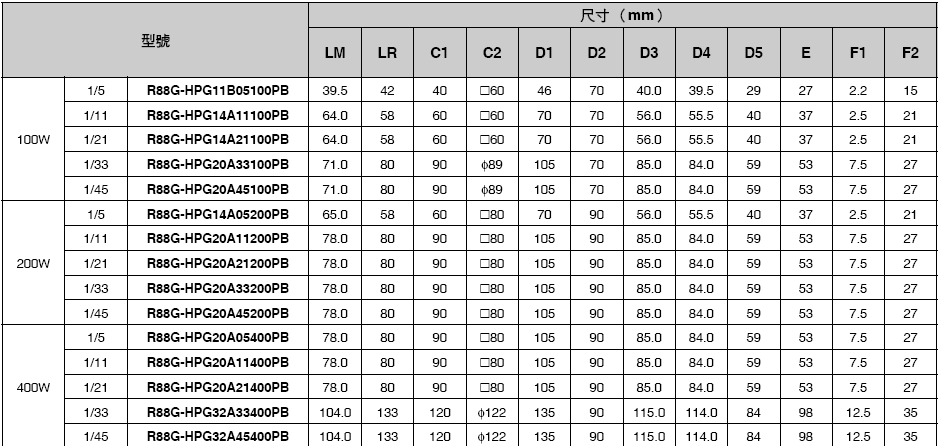

3000r/min馬達(100~400W)
1955_dm_43

1955_dm_44
註1. 標準軸形為直軸。若型號末端為「J」,即代表為附鍵及螺絲攻的機型。
2. 附鍵馬達只要取下鍵即可使用。
*1.指固定螺栓。
1955_dm_45

背隙3弧分以內
〈圓柱型〉

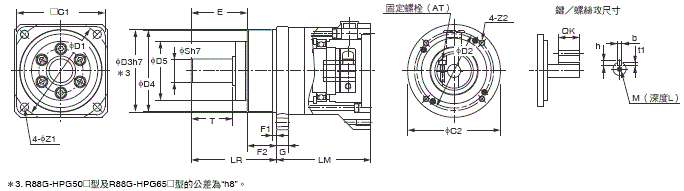

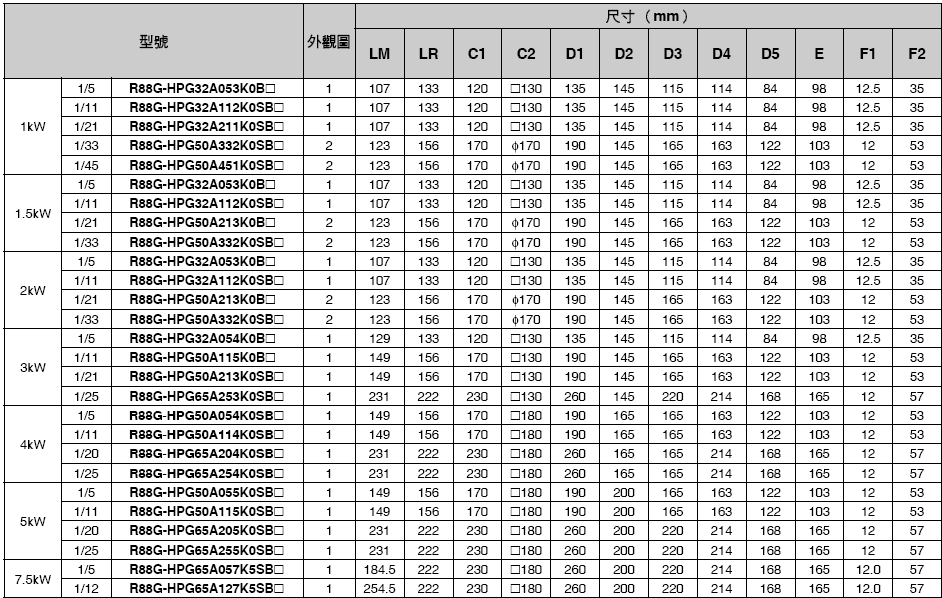

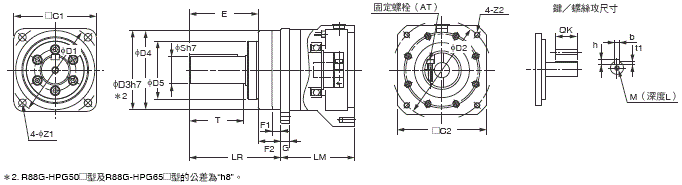

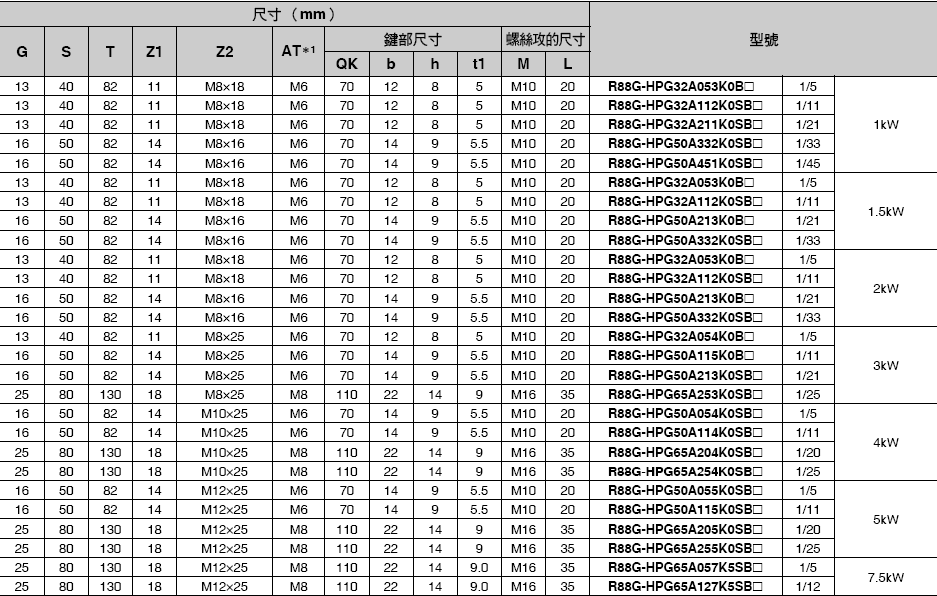

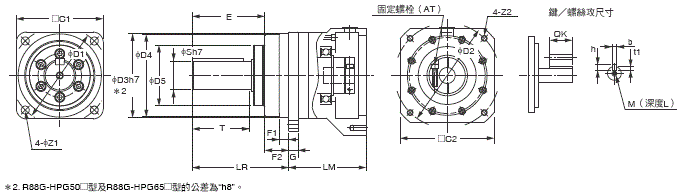

2000r/min馬達用(1kW~7.5kW)
1955_dm_46

1955_dm_47
註1. 標準軸形為直軸。
2. 若型號末端的□為「J」,即代表附鍵及螺絲攻的機型。(例:R88G-HPG32A053K0BJ型)
3. 馬達軸插入部位的直徑,與對應的馬達軸徑相同。
4. 附鍵馬達只要取下鍵即可使用。
5. 本書記載的外觀尺寸圖所示之尺寸僅為主要尺寸,非產品詳細外觀。
*1. 指固定螺栓。
1955_dm_48

1955_dm_49

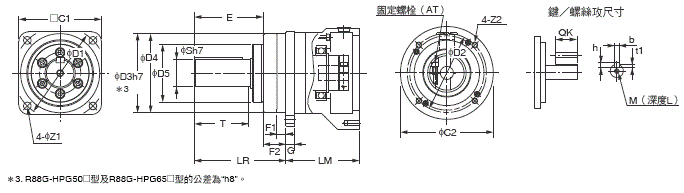

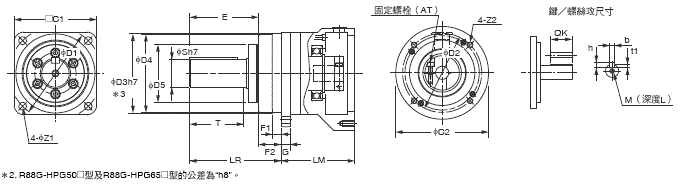

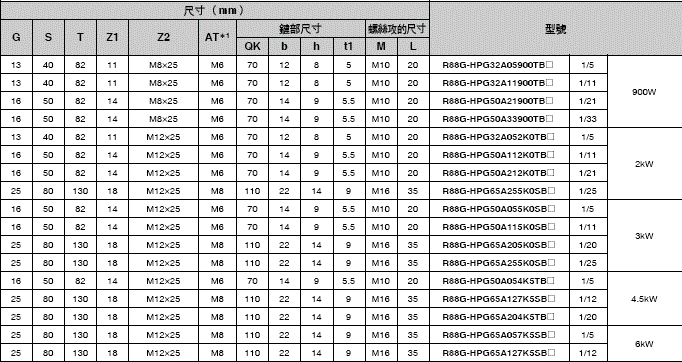

1000r/min馬達用(900~6kW)
1955_dm_50

1955_dm_51
註1. 標準軸形為直軸。
2. 若型號末端的□為「J」,即代表附鍵及螺絲攻的機型。
(例:R88G-HPG32A05900TBJ型)
3. 馬達軸插入部位的直徑,與對應的馬達軸徑相同。
4. 附鍵馬達只要取下鍵即可使用。
5. 本書記載的外觀尺寸圖所示之尺寸僅為主要尺寸,非產品詳細外觀。
*1. 指固定螺栓。
1955_dm_52

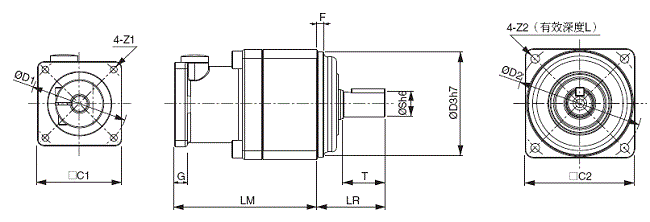

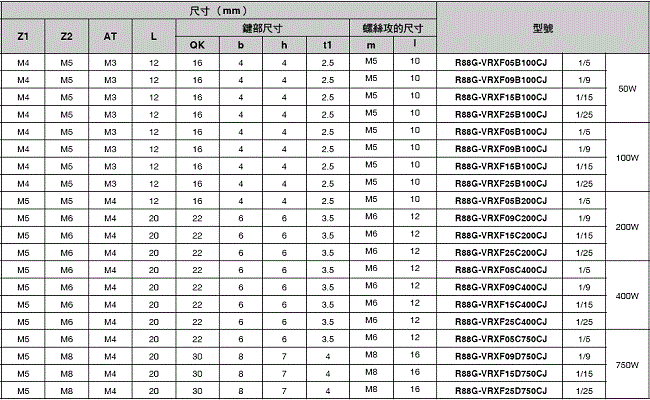

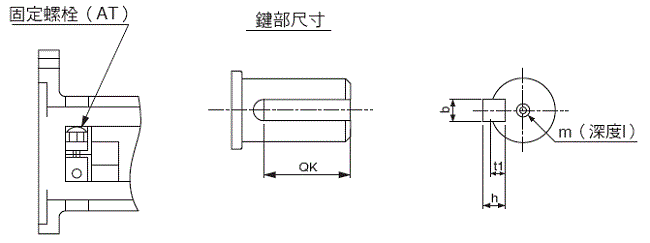

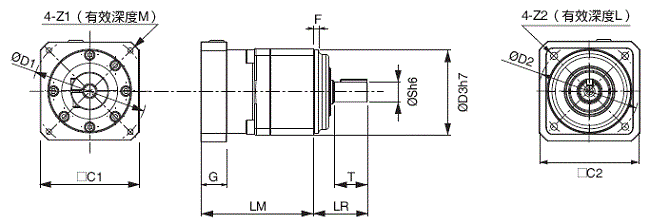

背隙15弧分以內
〈圓柱型〉

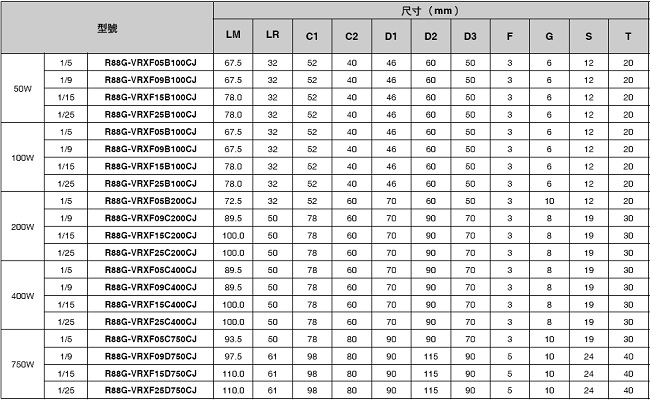

●3000r/min馬達(50~750W)
1955_dm_53

1955_dm_54
註1. 標準軸形有附鍵・附螺絲攻。
2. 馬達軸插入部位的直徑,與對應的馬達軸徑相同。
3. 附鍵馬達只要取下鍵即可使用。
4. 本書記載的外觀尺寸圖僅為主要尺寸,非產品詳細外觀。
1955_dm_55

1955_dm_55_1

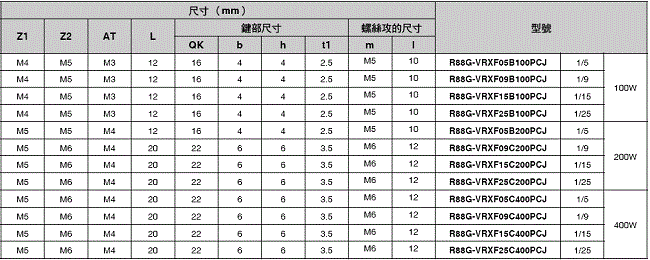

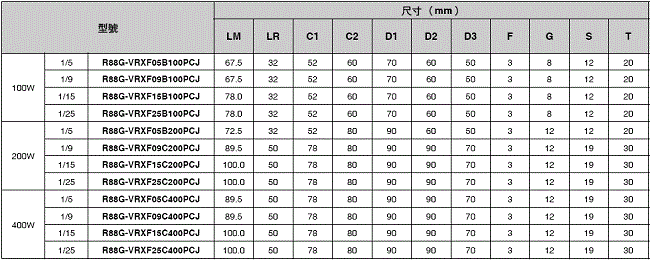

背隙15弧分以內
〈平面型〉

●3000r/min馬達(100~400W)
1955_dm_56

1955_dm_57

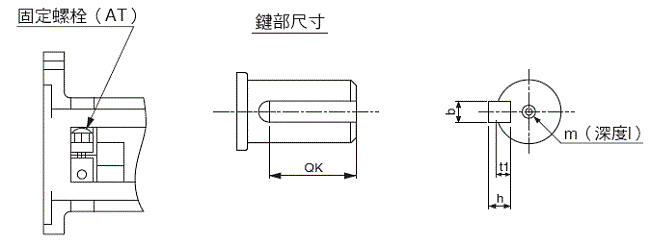

註1. 標準軸形有附鍵・附螺絲攻。
2. 馬達軸插入部位的直徑,與對應的馬達軸徑相同。
3. 附鍵馬達只要取下鍵即可使用。
4. 本書記載的外觀尺寸圖僅為主要尺寸,非產品詳細外觀。
1955_dm_58

1955_dm_59

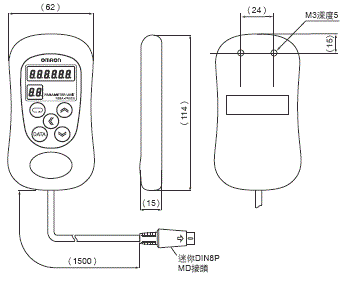

參數模組

R88A-PR02G型

1955_dm_60

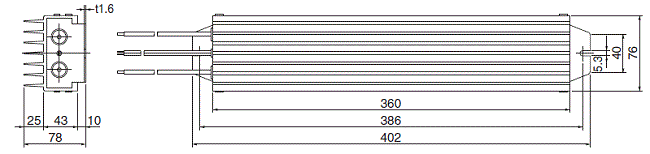

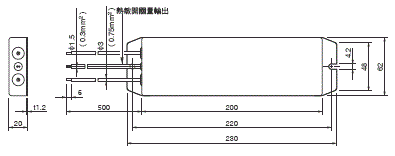

外部再生電阻

R88A-RR22047S1型

1955_dm_61

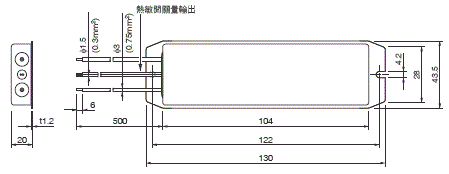

R88A-RR08050S/-RR080100S型

1955_dm_62


R88A-RR50020S型

1955_dm_63

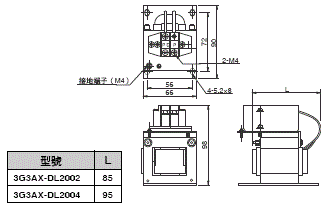

電抗器

3G3AX-DL2002型
3G3AX-DL2004型
1955_dm_64

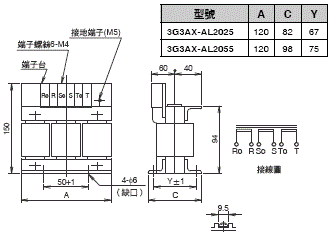

3G3AX-AL2025型
3G3AX-AL2055型
1955_dm_65

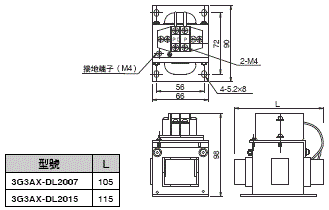

3G3AX-DL2007型
3G3AX-DL2015型
1955_dm_66

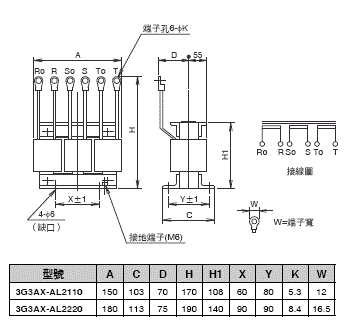

3G3AX-AL2110型
3G3AX-AL2220型
1955_dm_67

3G3AX-DL2022型
1955_dm_68
