規格選型
・詳細符號如下：U：UL、U1：UL（Class I Div 2已取得危險場所認證之產品）、C：CSA、UC：cULus、UC1：cULus （Class I Div 2已取得危險場所認證之產品）、CU：cUL、N：NK、L：Lloyd's Register、CE：EC指令。
・有關使用條件，請洽詢本公司。
CJ1W-EIP21
CJ系列 EtherNet/IP模組
Tag資料連結容量最大180,000CH以上！EtherNet/IP模組新登場。
更新日期 2019年7月24日
國外規格
EtherNet/IP模組
| 模組
類別 |
名稱 | 規格 | 佔用
序號數 |
消耗電流(A) | 型號 | 國外
規格 |
|||
|---|---|---|---|---|---|---|---|---|---|
| 通訊纜線 | 通訊種類 | 每個CPU模組
可安裝台數 |
5V
系列 |
24V
系列 |
|||||
| CJ1
CPU 高功能 模組 |
EtherNet/
|
雙絞線
(附隔離：STP)： 類別5、5e以上 |
Tag資料連結功能
訊息通訊功能 |
最多8台 ＊1 | 1
序號分 |
0.41 | ― | CJ1W-EIP21
＊2 |
UC1、
N、L、 CE |
＊1. EtherNet/IP模組，NJ CPU模組最多可安裝4台，CJ2H-CPU□□-EIP型最多可安裝7台，CJ2M CPU模組最多可安裝2台。
＊2. CJ1W-EIP21型連接NJ系列控制器CPU模組時，請使用模組版本Ver.2.1以上的EtherNet/IP模組。
此外，CPU模組和Sysmac Studio，請使用Ver.1.01和Ver.1.02以上。
產業用交換式集線器
| 產品名稱 | 外觀 | 規格 | 附屬品 | 消耗電流
(A) |
型號 | 國外
規格 |
||
|---|---|---|---|---|---|---|---|---|
| 功能 | 埠
數 |
故障檢測功能 | ||||||
| 產業用交換式
集線器 |
|
優先度控制(QoS)：
EtherNet/IP控制資料優先 故障檢測： 廣播風暴、 LSI異常檢測 10/100BASE-TX、 Auto-Negotiation |
3 | × | ・電源接頭 | 0.22 | W4S1-03B | UC,
CE |
|
5 | × | 0.22 | W4S1-05B | ||||
| 5 | ○ | ・電源接頭
・異常通知用接頭 |
0.22 | W4S1-05C | CE | |||
網路裝置配置的建議產品
使用EtherNet/IP模組時，建議使用以下網路裝置配置產品。
| 裝置配置 | 製造商 | 型號 |
|---|---|---|
| 交換式集線器 | Phoenics Contact | FL SWITCH SFN 8TX (8埠) |
| Contec | SH8008 (FIT) H (8埠) | |
| Cisco Systems | WS-C2955T-12 (12埠) | |
| 雙絞線 | 100BASE-TX | |
| EtherNet/IP 規格的纜線 | ||
| 接頭
(模組式插頭) |
STP接頭 | |
| Panduit Corp. Japan Branch | MPS588 | |
| 外罩 | 通訊興業 | MK外罩(IV) LB |
註1. 使用Tag資料連結的網路，請務必使用交換式集線器。
2. 使用中繼器集線器，進行EtherNet/IP的Tag資料連結（週期通訊）時，網路的通訊負載會增加，造成許多碰撞（衝突）而無法穩定通訊。

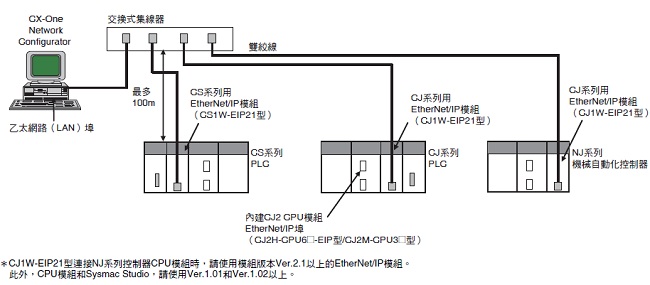

系統構成圖
＊CJ1W-EIP21型連接NJ系列控制器CPU模組時，請使用模組版本Ver.2.1以上的EtherNet/IP模組。
此外，CPU模組和Sysmac Studio，請使用Ver.1.01和Ver.1.02以上。
