CJ1W-ID / IA

CJ系列 輸入模組

CJ1W-ID / IA

提供高速型和多點型。 各種變化的基本輸入模組 一應俱全。

DC12~24V 輸入模組8點 CJ1W-ID201型

名稱 DC輸入模組(端子台、8點)
型號 CJ1W-ID201
額定輸入電壓 DC12~24V
容許輸入電壓範圍 DC10.2~26.4V
輸入阻抗 2.4 kΩ
輸入電流 10mA TYP.(DC24V)
ON電壓/ON電流 DC8.8V以上/3mA以上
OFF電壓/OFF電流 DC3V以下/1mA以下
ON應答時間 8.0ms以下(可藉由設定切換0~32ms)*1
OFF應答時間 8.0ms以下(可藉由設定切換0~32ms)*1
迴路數 8點獨立接點
同時ON點數 100%同時ON
絕緣阻抗 全外部端子和GR端子間20MΩ以上 (at 100 VDC)
耐電壓 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下
內部消耗電流 DC5V:80mA以下
重量 110g以下

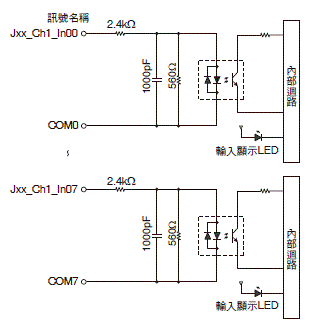

迴路構成
2054_sp_1_1
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。

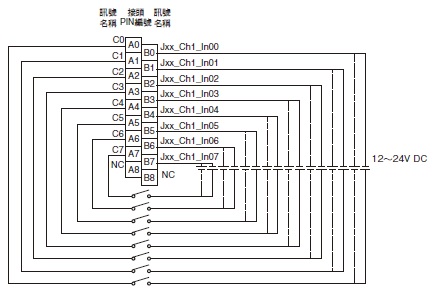

外部連接圖、
端子與設備變數的
對照圖 *2
2054_sp_1_2
・輸入電源的極性無特別規定+或-極。
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。
註. 外部輸出入僅可使用8點,但佔用I/O分配上的16點(1CH)。
*1. 設為0ms時,由於內部元件延遲,ON應答時間為20μs以下,OFF應答時間為400μs以下。
*2. 外部連接圖、端子和設備變數的對照圖中所記載的接頭PIN編號A0~A8、B0~B8記載於本資料表中。無記於模組上。

DC24V 輸入模組16點 CJ1W-ID211型

名稱 DC輸入模組(端子台、16點)
型號 CJ1W-ID211
額定輸入電壓 DC24V
容許輸入電壓範圍 DC20.4~26.4V
輸入阻抗 3.3kΩ
輸入電流 7mA TYP.(DC24V)
ON電壓/ON電流 DC14.4V以上/3mA以上
OFF電壓/OFF電流 DC5V以下/1mA以下
ON應答時間 8.0ms以下(可藉由設定切換0~32ms)*1
OFF應答時間 8.0ms以下(可藉由設定切換0~32ms)*1
迴路數 16點(16點/共通1迴路)
同時ON點數
100%同時ON (DC24V時)詳細請參閱下圖
絕緣阻抗 全外部端子和GR端子間20MΩ以上 (at 100 VDC)
耐電壓
全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下
內部消耗電流 DC5V:80mA以下
重量 110g以下
迴路構成
2054_sp_2_1
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。
2054_sp_2_2

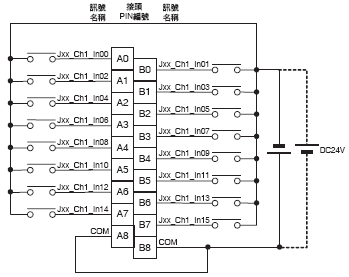

外部連接圖、
端子與設備變數的
對照圖 *2
2054_sp_2_3
・輸入電源的極性無特別規定+或-極。
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。
*1. 設為0ms時,由於內部元件延遲,ON應答時間為20μs以下,OFF應答時間為400μs以下。
*2. 外部連接圖、端子和設備變數的對照圖中所記載的接頭PIN編號A0~A8、B0~B8記載於本資料表中。無記於模組上。

DC24V 輸入模組16點 CJ1W-ID212型

名稱 DC輸入模組(端子台、16點)
型號 CJ1W-ID212
額定輸入電壓 DC24V
容許輸入電壓範圍 DC20.4~26.4V
輸入阻抗 3.3kΩ
輸入電流 7mA TYP.(DC24V)
ON電壓/ON電流 DC14.4V以上/3mA以上
OFF電壓/OFF電流 DC5V以下/1mA以下
ON應答時間 8.0ms以下(可藉由設定切換0~32ms)*1
OFF應答時間 8.0ms以下(可藉由設定切換0~32ms)*1
迴路數 16點(16點/共通1迴路)
同時ON點數
100%同時ON (DC24V時)詳細請參閱下圖
絕緣阻抗 全外部端子和GR端子間20MΩ以上 (at 100 VDC)
耐電壓
全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下
內部消耗電流 130mA以下
重量 110g以下
迴路構成
2054_sp_3_1
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。
2054_sp_3_2

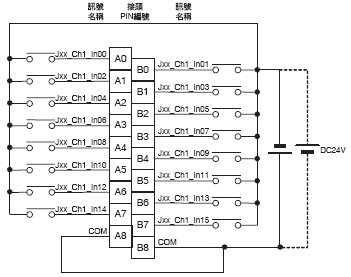

外部連接圖、
端子與設備變數的
對照圖 *2
2054_sp_3_3
・輸入電源的極性無特別規定+或-極。
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。
*1. 設為0ms時,由於內部元件延遲,ON應答時間為15μs以下。OFF應答時間為90μs以下。
*2. 外部連接圖、端子和設備變數的對照圖中所記載的接頭PIN編號A0~A8、B0~B8記載於本資料表中。無記於模組上。

DC24V 輸入模組32點 CJ1W-ID231型

名稱 DC輸入模組(富士通接頭、32點)
型號 CJ1W-ID231
額定輸入電壓 DC24V
容許輸入電壓範圍 DC20.4~26.4V
輸入阻抗 5.6kΩ
輸入電流 4.1mA TYP.(DC24V)
ON電壓/ON電流 DC19.0V以上/3mA以上
OFF電壓/OFF電流 DC5V以下/1mA以下
ON應答時間 8.0ms以下(可藉由設定切換0~32ms)*
OFF應答時間 8.0ms以下(可藉由設定切換0~32ms)*
迴路數 32點(16點/共通2迴路)
同時ON點數
75% (12點/共通)同時ON (DC24V時) 詳細請參閱下圖
絕緣阻抗 全外部端子和GR端子間20MΩ以上 (at 100 VDC)
耐電壓
全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下
內部消耗電流 DC5V:90mA以下
重量 70g以下
附屬品
迴路構成
2054_sp_4_1
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。
2054_sp_4_2

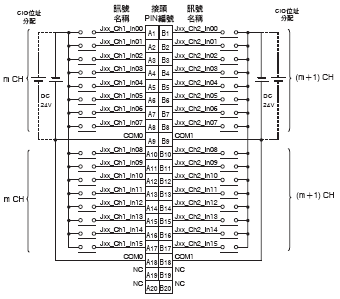

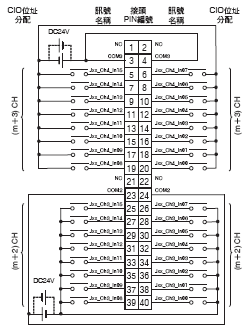

外部連接圖、
端子與設備變數的對照圖
2054_sp_4_3
・輸入電源的極性無特別規定+或-極。
・A9和A18 (COM0)的兩個端子務必相互接線。
另外,請配置相同極性。
・B9和B18 (COM1)的兩個端子務必相互接線。
請配置相同極性。
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。
註. 連接2線式感測器時,有以下限制。
・請確保輸入電源電壓大於ON電壓(19V)加上感測器的殘留電壓(約3V)。
・請使用感測器的最小負載電流為3mA以上者。
・如果連接的感測器最小負載電流為5mA或者更高時,請連接洩流器電阻。
*設為0ms時,由於內部元件延遲,ON應答時間為20μs以下,OFF應答時間為400μs以下。

DC24V 輸入模組32點 CJ1W-ID232型

名稱 DC輸入模組(MIL接頭、32點)
型號 CJ1W-ID232
額定輸入電壓 DC24V
容許輸入電壓範圍 DC20.4~26.4V
輸入阻抗 5.6kΩ
輸入電流 4.1mA TYP.(DC24V)
ON電壓/ON電流 DC19.0V以上/3mA以上
OFF電壓/OFF電流 DC5V以下/1mA以下
ON應答時間 8.0ms以下(可藉由設定切換0~32ms)*
OFF應答時間 8.0ms以下(可藉由設定切換0~32ms)*
迴路數 32點(16點/共通2迴路)
同時ON點數
75% (12點/共通)同時ON (DC24V時) 詳細請參閱下圖
絕緣阻抗 全外部端子和GR端子間20MΩ以上 (at 100 VDC)
耐電壓
全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下
內部消耗電流 DC5V:90mA以下
重量 70g以下
附屬品
迴路構成
2054_sp_5_1
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。
2054_sp_5_2

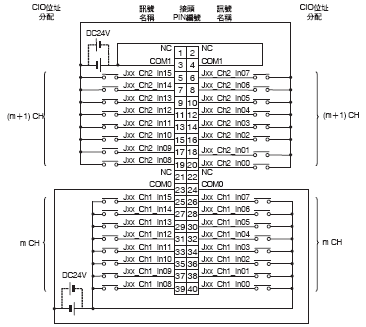

外部連接圖、
端子與設備變數的對照圖
2054_sp_5_3
・輸入電源的極性無特別規定+或-極。
・23和24 (COM0)的兩個端子務必相互接線。
另外,請配置相同極性。
・3和4 (COM1)的兩個端子務必相互接線。
另外,請配置相同極性。
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。
註. 連接2線式感測器時,有以下限制。
・請確保輸入電源電壓大於ON電壓(19V)加上感測器的殘留電壓(約3V)。
・請使用感測器的最小負載電流為3mA以上者。
・如果連接的感測器最小負載電流為5mA或者更高時,請連接洩流器電阻。
*設為0ms時,由於內部元件延遲,ON應答時間為20μs以下,OFF應答時間為400μs以下。

DC24V輸入模組32點 CJ1W-ID233型

名稱 DC輸入模組(MIL接頭、32點)
型號 CJ1W-ID233
額定輸入電壓 DC24V
容許輸入電壓範圍 DC20.4~26.4V
輸入阻抗 5.6kΩ
輸入電流 4.1mA TYP.(DC24V)
ON電壓/ON電流 DC19.0V以上/3mA以上
OFF電壓/OFF電流 DC5V以下/1mA以下
ON應答時間 8.0ms以下(可藉由設定切換0~32ms)*
OFF應答時間 8.0ms以下(可藉由設定切換0~32ms)*
迴路數 32點(16點/共通2迴路)
同時ON點數 75% (12點/共通)同時ON (DC24V時) 詳細請參閱下圖
絕緣阻抗 全外部端子和GR端子間20MΩ以上 (at 100 VDC)
耐電壓 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下
內部消耗電流 200mA以下
重量 70g以下
附屬品
迴路構成
2054_sp_6_1
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。
2054_sp_6_2

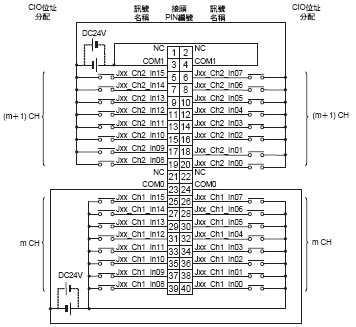

外部連接圖、
端子與設備變數的對照圖
2054_sp_6_3
・輸入電源的極性無特別規定+或-極。
・23和24(COM0)的兩個端子務必相互接線。另外,請配置相同極性。
・3和4(COM1)的兩個端子務必相互接線。另外,請配置相同極性。
・各端子的訊號名稱為設備變數名稱。設備變數名稱是設備名稱作為「Jxx」時的名稱。
註. 連接2線式感測器時,有以下限制。
・請確保輸入電源電壓大於ON電壓(19V)加上感測器的殘留電壓(約3V)。
・請使用最小負載電流為3mA的感測器。
・如果連接的感測器最小負載電流為5mA或者更高時,請連接洩流器電阻。
*設為0ms時,由於內部元件延遲,ON應答時間為15μs以下。OFF應答時間為90μs以下。

DC24V 輸入模組64點 CJ1W-ID261型

名稱 DC輸入模組(富士通接頭、64點)
型號 CJ1W-ID261
額定輸入電壓 DC24V
容許輸入電壓範圍 DC20.4~26.4V
輸入阻抗 5.6kΩ
輸入電流 4.1mA TYP.(DC24V)
ON電壓/ON電流 DC19.0V以上/3mA以上
OFF電壓/OFF電流 DC5V以下/1mA以下
ON應答時間 8.0ms以下(可藉由設定切換0~32ms)*
OFF應答時間 8.0ms以下(可藉由設定切換0~32ms)*
迴路數 64點(16點/共通4迴路)
同時ON點數
50% (16點/共通)同時ON (DC24V) 詳細請參閱下圖
絕緣阻抗 全外部端子和GR端子間20MΩ以上 (at 100 VDC)
耐電壓
全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下
內部消耗電流 DC5V:90mA以下
重量 110g以下
附屬品
迴路構成
2054_sp_7_1
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。
2054_sp_7_2

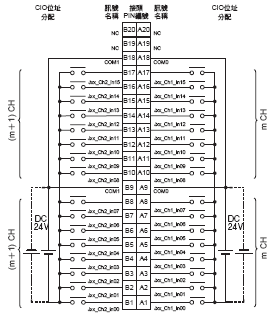

外部連接圖、
端子與設備變數的對照圖
2054_sp_7_3
・輸入電源的極性無特別規定+或-極。
・CN1的A9和A18 (COM0)的兩個端子務必相互接線。 另外,請配置相同極性。
・CN1的B9和B18 (COM1)的兩個端子務必相互接線。
・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。

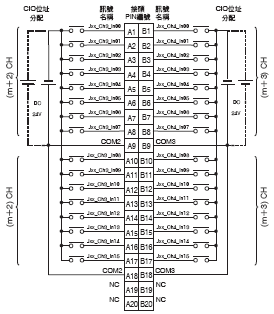

2054_sp_7_4
・輸入電源的極性無特別規定+或-極。
・CN2的A9和A18 (COM2)的兩個端子務必相互接線。 另外,請配置相同極性。
・CN2的B9和B18 (COM3)的兩個端子務必相互接線。 另外,請配置相同極性。
・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。
註. 連接2線式感測器時,有以下限制。
・請確保輸入電源電壓大於ON電壓(19V)加上感測器的殘留電壓(約3V)。
・請使用感測器的最小負載電流為3mA以上者。
・如果連接的感測器最小負載電流為5mA或者更高時,請連接洩流器電阻。
*設為0ms時,由於內部元件延遲,ON應答時間為120μs以下,OFF應答時間為400μs以下。

DC24V 輸入模組64點 CJ1W-ID262型

名稱 DC輸入模組(MIL接頭、64點)
型號 CJ1W-ID262
額定輸入電壓 DC24V
容許輸入電壓範圍 DC20.4~26.4V
輸入阻抗 5.6kΩ
輸入電流 4.1mA TYP.(DC24V)
ON電壓/ON電流 DC19.0V以上/3mA以上
OFF電壓/OFF電流 DC5V以下/1mA以下
ON應答時間 8.0ms以下(可藉由設定切換0~32ms)*
OFF應答時間 8.0ms以下(可藉由設定切換0~32ms)*
迴路數 64點(16點/共通4迴路)
同時ON點數 50% (8點/共通)同時ON (DC24V) 詳細請參閱下圖
絕緣阻抗 全外部端子和GR端子間20MΩ以上 (at 100 VDC)
耐電壓 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下
內部消耗電流 DC5V:90mA以下
重量 110g以下
附屬品
迴路構成
2054_sp_8_1
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。
2054_sp_8_2

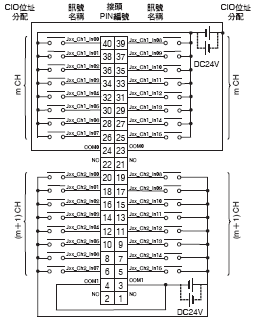

外部連接圖、
端子與設備變數的對照圖
2054_sp_8_3
・輸入電源的極性無特別規定+或-極。
・CN1的23和24 (COM0)的兩個端子務必相互接線。 另外,請配置相同極性。
・CN1的3和4 (COM1)的兩個端子務必相互接線。 另外,請配置相同極性。
・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。
2054_sp_8_4
・輸入電源的極性無特別規定+或-極。
・CN2的23和24 (COM2)的兩個端子務必相互接線。 另外,請配置相同極性。
・CN2的3和4 (COM3)的兩個端子務必相互接線。 另外,請配置相同極性。
・各端子的訊號名稱為設備變數名稱。 設備變數名稱是設備名稱作為「Jxx」時的名稱。
註. 連接2線式感測器時,有以下限制。
・請確保輸入電源電壓大於ON電壓(19V)加上感測器的殘留電壓(約3V)。
・請使用感測器的最小負載電流為3mA以上者。
・如果連接的感測器最小負載電流為5mA或者更高時,請連接洩流器電阻。
*設為0ms時,由於內部元件延遲,ON應答時間為120μs以下,OFF應答時間為400μs以下。

AC200V 輸入模組8點 CJ1W-IA201型

名稱 AC輸入模組(端子台、8點)
型號 CJ1W-IA201
額定輸入電壓 AC200~240V 50/60Hz
容許輸入電壓範圍 AC170~264V
輸入阻抗 21kΩ (50Hz) 18kΩ (60Hz)
輸入電流 9mA TYP. (AC200V 50Hz) 11mA TYP. (AC200V 60Hz)
ON電壓/ON電流 AC120V以上/4mA以上
OFF電壓/OFF電流 AC40V以下/2mA以下
ON應答時間 18ms以下(設定為初始設定時(8ms)*1
OFF應答時間 48ms以下(設定為初始設定時(8ms)*1
迴路數 8點(8點/共通1迴路)
同時ON點數 100% (8點/共通)同時ON
絕緣阻抗 全外部端子和GR端子間20MΩ以上 (at 500 VDC)
耐電壓 全外部端子和GR端子間AC2000V 1分鐘 漏電流10mA以下
內部消耗電流 DC5V:80mA以下
重量 130g以下
附屬品
迴路構成
2054_sp_9_1
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、
端子與設備變數的對照圖
*2
2054_sp_9_2
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。
註. 外部輸出入僅可使用8點,但佔用I/O分配上的16點(1CH)。
*1. 可藉由設定切換0ms/0.5ms/1ms/2ms/4ms/8ms/16ms/32ms。設為0ms時,由於內部元件延遲,ON應答時間為10ms以下,OFF應答時間為40ms以下。
*2. 外部連接圖、端子和設備變數的對照圖中所記載的接頭PIN編號A0~A8、B0~B8記載於本資料表中。無記於模組上。

AC100V 輸入模組16點 CJ1W-IA111型

名稱 AC輸入模組(端子台、16點)
型號 CJ1W-IA111
額定輸入電壓 AC100~120V 50/60Hz *2
容許輸入電壓範圍 AC85~132V
輸入阻抗 14.5kΩ (50Hz) 12kΩ (60Hz)
輸入電流 7mA TYP. (AC100V 50Hz) 8mA TYP. (AC100V 60Hz)
ON電壓/ON電流 AC70V以上/4mA以上
OFF電壓/OFF電流 AC20V以下/2mA以下
ON應答時間 18ms以下(設定為初始設定時(8ms)*1
OFF應答時間 48ms以下(設定為初始設定時(8ms)*1
迴路數 16點(16點/共通1迴路)
同時ON點數 100% (16點/共通)同時ON
絕緣阻抗 全外部端子和GR端子間20MΩ以上 (at 100 VDC)
耐電壓 全外部端子和GR端子間AC2000V 1分鐘 漏電流10mA以下
內部消耗電流 DC5V:90mA以下
重量 130g以下
附屬品
迴路構成
2054_sp_10_1
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。

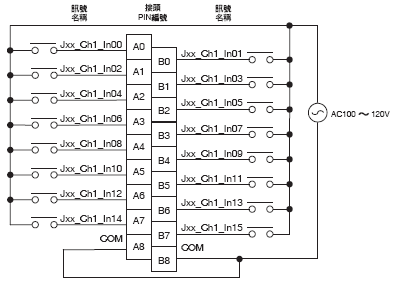

外部連接圖、
端子與設備變數的對照圖
*3
2054_sp_10_2
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。
*1. 可藉由設定切換0ms/0.5ms/1ms/2ms/4ms/8ms/16ms/32ms。設為0ms時,由於內部元件延遲,ON應答時間為10ms以下,OFF應答時間為40ms以下。
*2. 連接2線式感測器時,輸入電壓請使用AC90V以上。
*3. 外部連接圖、端子和設備變數的對照圖中所記載的接頭PIN編號A0~A8、B0~B8記載於本資料表中。無記於模組上。

輸入模組的位元分配

8點輸入模組

CIO位址分配 訊號名稱
(CJ/NJ)
CH 位元
mCH
(輸入)
00 IN0/Jxx_Ch1_In00
01 IN1/Jxx_Ch1_In01
06 IN6/Jxx_Ch1_In06
07 IN7/Jxx_Ch1_In07
08 -
09 -
14 -
15 -

16點輸入模組

CIO位址分配 訊號名稱
(CJ/NJ)
CH 位元
mCH
(輸入)
00 IN0/Jxx_Ch1_In00
01 IN1/Jxx_Ch1_In01
14 IN14/Jxx_Ch1_In14
15 IN15/Jxx_Ch1_In15

32點輸入模組

CIO位址分配 訊號名稱
(CJ/NJ)
CH 位元
mCH
(輸入)
00 IN0/Jxx_Ch1_In00
01 IN1/Jxx_Ch1_In01
14 IN14/Jxx_Ch1_In14
15 IN15/Jxx_Ch1_In15
(m+1) CH
(輸入)
00 IN0/Jxx_Ch2_In00
01 IN1/Jxx_Ch2_In01
14 IN14/Jxx_Ch2_In14
15 IN15/Jxx_Ch2_In15

64點輸入模組

CIO位址分配 訊號名稱
(CJ/NJ)
CH 位元
mCH
(輸入)
00 IN0/Jxx_Ch1_In00
01 IN1/Jxx_Ch1_In01
14 IN14/Jxx_Ch1_In14
15 IN15/Jxx_Ch1_In15
(m+1) CH
(輸入)
00 IN0/Jxx_Ch2_In00
01 IN1/Jxx_Ch2_In01
14 IN14/Jxx_Ch2_In14
15 IN15/Jxx_Ch2_In15
(m+2) CH
(輸入)
00 IN0/Jxx_Ch3_In00
01 IN1/Jxx_Ch3_In01
14 IN14/Jxx_Ch3_In14
15 IN15/Jxx_Ch3_In15
(m+3) CH
(輸入)
00 IN0/Jxx_Ch4_In00
01 IN1/Jxx_Ch4_In01
14 IN14/Jxx_Ch4_In14
15 IN15/Jxx_Ch4_In15
