CJ1W-OC / OA / OD

CJ系列 輸出模組

CJ1W-OC / OA / OD

提供高速型和多點型。各種變化的基本輸出模組一應俱全。

繼電器獨立接點輸出模組8點 CJ1W-OC201型

名稱 繼電器獨立接點輸出模組(端子台、8點)
型號 CJ1W-OC201
最大開關容量 AC250V/2A (cosφ=1)、AC250V/2A (cosφ=0.4)、DC24V/2A
16A/模組
最小開關容量 DC5V 1mA
使用的繼電器 NY-24W-K-IE型(富士通Component) 不可更換
繼電器壽命 電氣性:電阻負載15萬次(DC24V),電感負載10萬次(AC240V cosφ=0.4,)
機械性:2,000萬次
壽命因電流值而異。
ON應答時間 15ms以下
OFF應答時間 15ms以下
迴路數 8點獨立接點
絕緣阻抗 全外部端子和GR端子間,各獨立接點間 20MΩ (at DC500V)
耐電壓 全外部端子和GR端子間,各獨立接點間 AC2000V 1分鐘 漏電流10mA以下
內部消耗電流 DC5V:90mA以下
DC24V:48mA以下(6mA×ON點數)
重量 140g以下
迴路構成
2055_sp_1

各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。

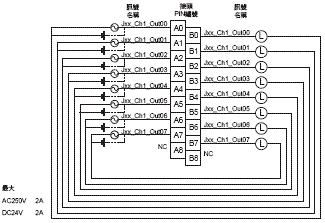

外部連接圖、
端子與設備變數的
對照圖 *
2055_sp_2

・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。
註. 為繼電器接點。DC電源可連接兩種極性。

註. 外部輸出入僅可使用8點,但佔用I/O分配上的16點(1CH)。
*外部連接圖、端子和設備變數的對照圖中所記載的接頭pin編號A0~A8、B0~B8記載於本資料表中。

無記於模組上。

繼電器接點模組16點 CJ1W-OC211型

名稱 繼電器接點輸出模組(端子台、16點)
型號 CJ1W-OC211
最大開關容量 AC250V/2A (cosφ=1)、AC250V/2A (cosφ=0.4)、DC24V/2A
8A/模組
最小開關容量 DC5V 1mA
使用的繼電器 NY-24W-K-IE型(富士通Component) 不可更換
繼電器壽命 電氣性:電阻負載15萬次(DC24V),電感負載10萬次(AC240V cosφ=0.4,)
機械性:2,000萬次
壽命因電流值而異。
ON應答時間 15ms以下
OFF應答時間 15ms以下
迴路數 16點/共通 1迴路
絕緣阻抗 全外部端子和GR端子間 20MΩ (at 500 VDC)
耐電壓 全外部端子和GR端子間AC2000V 1分鐘 漏電流10mA以下
內部消耗電流 DC5V:110mA以下
DC24V:96mA以下(6mA×ON點數)
重量 170g以下
迴路構成
2055_sp_3

・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。

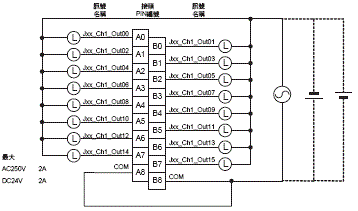

外部連接圖、
端子與設備變數的
對照圖 *
2055_sp_4

・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。

*外部連接圖、端子和設備變數的對照圖中所記載的接頭pin編號A0~A8、B0~B8記載於本資料表中。

無記於模組上。

Triac輸出模組8點 CJ1W-OA201型

名稱 Triac輸出模組(端子台、8點)
型號 CJ1W-OA201
最大開關容量 AC250V/0.6A 50/60Hz (2.4A/模組)
最大突波電流 15A (脈衝寬10ms以下)
最小開關容量 AC75V/50mA
漏電流 1.5mA以下(AC200V)
殘留電壓 AC1.6V以下
ON應答時間 1ms以下
OFF應答時間 負載頻率的1/2+1ms以下
迴路數 8點(8點/共通1迴路)
突波吸收器 C.R吸收器 + 突波吸收器
保險絲 5A (1個/共通) 1個
用戶不能更換保險絲。
絕緣阻抗 全外部端子和GR端子間20MΩ (at 500 VDC)
耐電壓 全外部端子和GR端子間AC2000V 1分鐘 漏電流10mA以下
內部消耗電流 DC5V:220mA以下
重量 150g以下
迴路構成
2055_sp_5

・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、
端子與設備變數的
對照圖 *
2055_sp_6

・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。

註. 外部輸出入僅可使用8點,但佔用I/O分配上的16點(1CH)。
*外部連接圖、端子和設備變數的對照圖中所記載的接頭pin編號A0~A8、B0~B8記載於本資料表中。

無記於模組上。

電晶體輸出模組8點 CJ1W-OD201型

名稱 電晶體輸出模組(端子台、Sink型、8點)
型號 CJ1W-OD201
額定電壓 DC12~24V
使用負載電壓範圍 DC10.2~26.4V
最大負載電流 2.0A/點、8A/模組
最大突波電流 10A/點 10ms以下
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON應答時間 0.5ms以下
OFF應答時間 1.0ms以下
絕緣阻抗 全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下
迴路數 8點(4點/共通2迴路)
內部消耗電流 DC5V:90mA以下
保險絲 6.3A (1個/共通)使用2個
用戶不能更換保險絲。
外部供給電源 DC10.2~26.4V 10mA以上
重量 110g以下
迴路構成
2055_sp_7

・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、
端子與設備變數的
對照圖 *
2055_sp_8

・配線時,請注意外部供給電源的極性。配線時若極性逆接,會導致負載誤動作。
・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。

註. 外部輸出入僅可使用8點,但佔用I/O分配上的16點(1CH)。
*外部連接圖、端子和設備變數的對照圖中所記載的接頭pin編號A0~A8、B0~B8記載於本資料表中。

無記於模組上。

電晶體輸出模組8點 CJ1W-OD203型

名稱 電晶體輸出模組(端子台、Sink型、8點)
型號 CJ1W-OD203
額定電壓 DC12~24V
使用負載電壓範圍 DC10.2~26.4V
最大負載電流 0.5A/點、4.0A/模組
最大突波電流 4.0A/點 10ms以下
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON應答時間 0.1ms以下
OFF應答時間 0.8ms以下
絕緣阻抗 全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下
迴路數 8點(8點/共通1迴路)
內部消耗電流 DC5V:100mA以下
保險絲
外部供給電源 DC10.2~26.4V 20mA以上
重量 110g以下
迴路構成
2055_sp_9

・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、
端子與設備變數的
對照圖 *
2055_sp_10

・配線時,請注意外部供給電源的極性。配線時若極性逆接,會導致負載誤動作。
・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。

註. 外部輸出入僅可使用8點,但佔用I/O分配上的16點(1CH)。
*外部連接圖、端子和設備變數的對照圖中所記載的接頭pin編號A0~A8、B0~B8記載於本資料表中。

無記於模組上。

電晶體輸出模組16點 CJ1W-OD211型

名稱 電晶體輸出模組(端子台、Sink型、16點)
型號 CJ1W-OD211
額定電壓 DC12~24V
使用負載電壓範圍 DC10.2~26.4V
最大負載電流 0.5A/點、5.0A/模組
最大突波電流 4.0A/點 10ms以下
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON應答時間 0.1ms以下
OFF應答時間 0.8ms以下
絕緣阻抗 全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下
迴路數 16點(16點/共通1迴路)
內部消耗電流 DC5V:100mA以下
保險絲
外部供給電源 DC10.2~26.4V 20mA以上
重量 110g以下
迴路構成
2055_sp_11

・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、
端子與設備變數的
對照圖 *
2055_sp_12

・配線時,請注意外部供給電源的極性。配線時若極性逆接,會導致負載誤動作。
・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。

*外部連接圖、端子和設備變數的對照圖中所記載的接頭pin編號A0~A8、B0~B8記載於本資料表中。

無記於模組上。

電晶體輸出模組16點 CJ1W-OD213型

名稱 電晶體輸出模組(端子台、Sink型、16點)
型號 CJ1W-OD213
額定電壓 DC24V
使用負載電壓範圍 DC20.4~26.4V
最大負載電流 0.5A/點、5.0A/模組
最大突波電流 4.0A/點10ms以下
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON應答時間 15μs以下
OFF應答時間 80μs以下
絕緣阻抗 全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下
迴路數 16點(16點/共通1迴路)
內部消耗電流 DC5V 150mA以下
保險絲
外部供給電源 DC20.4~26.4V 55mA以上
重量 110g以下
迴路構成
2055_sp_13

・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、
端子與設備變數的
對照圖 *
2055_sp_14

・配線時,請注意外部供給電源的極性。配線時若極性逆接,會導致負載誤動作。
・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。

*外部連接圖、端子和設備變數的對照圖中所記載的接頭pin編號A0~A8、B0~B8記載於本資料表中。

無記於模組上。

電晶體輸出模組32點 CJ1W-OD231型

名稱 電晶體輸出模組(富士通接頭、Sink型、32點)
型號 CJ1W-OD231
額定電壓 DC12~24V
使用負載電壓範圍 DC10.2~26.4V
最大負載電流 0.5A/點、2.0A/共通、4.0A/模組
最大突波電流 4.0A/點 10ms以下
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON應答時間 0.1ms以下
OFF應答時間 0.8ms以下
絕緣阻抗 全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下
迴路數 32點(16點/共通2迴路)
內部消耗電流 DC5V:140mA以下
保險絲
外部供給電源 DC10.2~26.4V 30mA以上
重量 70g以下
附屬品
迴路構成
2055_sp_15

・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。

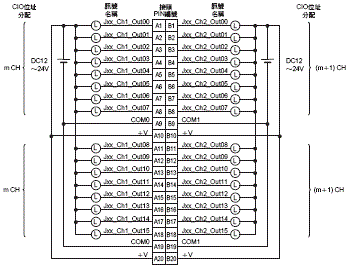

外部連接圖、
端子與設備變數的
對照圖
2055_sp_16

・配線時,請注意外部供給電源的極性。配線時若極性逆接,會導致負載誤動作。
・A9和A19(COM0)的兩個端子務必相互接線。
・B9和B19(COM1)的兩個端子務必相互接線。
・A10和A20(+V)的兩個端子務必相互接線。
・B10和B20(+V)的兩個端子務必相互接線。
・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。

電晶體輸出模組32點 CJ1W-OD233型

名稱 電晶體輸出模組(MIL接頭、Sink型、32點)
型號 CJ1W-OD233
額定電壓 DC12~24V
使用負載電壓範圍 DC10.2~26.4V
最大負載電流 0.5A/點(2A/共通 4A/模組)
最大突波電流 4.0A/點 10ms以下
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON應答時間 0.1ms以下
OFF應答時間 0.8ms以下
絕緣阻抗 全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下
迴路數 32點(16點/共通2迴路)
內部消耗電流 DC5V:140mA以下
保險絲
外部供給電源 DC10.2~26.4V 30mA以上
重量 70g以下
迴路構成
2055_sp_17

・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、
端子與設備變數
的對照圖
2055_sp_18

・配線時,請注意外部供給電源的極性。配線時若極性逆接,會導致負載誤動作。
・23和24(COM0)的兩個端子務必相互接線。
・3和4(COM1)的兩個端子務必相互接線。
・21和22(+V)的兩個端子務必相互接線。
・1和2(+V)的兩個端子務必相互接線。
・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。

電晶體輸出模組32點 CJ1W-OD234型

名稱 電晶體輸出模組(MIL接頭、Sink型、32點)
型號 CJ1W-OD234
額定電壓 DC24V
使用負載電壓範圍 DC20.4~26.4V
最大負載電流 0.5A/點(2A/共通 4A/模組)
最大突波電流 4.0A/點 10ms以下
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON應答時間 15μs以下
OFF應答時間 80μs以下
絕緣阻抗 全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下
迴路數 32點(16點/共通2迴路)
內部消耗電流 220mA以下
保險絲
外部供給電源 DC20.4~26.4V 110mA以上
重量 70g以下
迴路構成
2055_sp_19

・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、
端子與設備變數
的對照圖
2055_sp_20

・配線時,請注意外部供給電源的極性。配線時若極性逆接,會導致負載誤動作。
・23和24(COM0)的兩個端子務必相互接線。
・3和4(COM1)的兩個端子務必相互接線。
・21和22(+V)的兩個端子務必相互接線。
・1和2(+V)的兩個端子務必相互接線。
・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。

電晶體輸出模組64點 CJ1W-OD261型

名稱 電晶體輸出模組(富士通接頭、Sink型、64點)
型號 CJ1W-OD261
額定電壓 DC12~24V
使用負載電壓範圍 DC10.2~26.4V
最大負載電流 0.3A/點、1.6A/共通、6.4A/模組
最大突波電流 3.0A/點 10ms以下
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON應答時間 0.5ms以下
OFF應答時間 1.0ms以下
絕緣阻抗 全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下
迴路數 64點(16點/共通4迴路)
內部消耗電流 DC5V:170mA以下
保險絲
外部供給電源 DC10.2~26.4V 50mA以上
重量 110g以下
附屬品
迴路構成
2055_sp_21

・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、
端子與設備變數的
對照圖
2055_sp_22


・配線時,請注意外部供給電源的極性。
 配線時若極性逆接,會導致負載誤動作。
・CN1的A9和A19(COM0)的兩個端子

務必相互接線。
・CN1的B9和B19(COM1)的兩個端子

務必相互接線。
・CN1的A10和A20(+V)的兩個端子

務必相互接線。
・CN1的B10和B20(+V)的兩個端子

務必相互接線。
・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」

時的名稱。

2055_sp_23


・配線時,請注意外部供給電源的極性。
 配線時若極性逆接,會導致負載誤動作。
・CN2的A9和A19(COM2)的兩個端子

務必相互接線。
・CN2的B9和B19(COM3)的兩個端子

務必相互接線。
・CN2的A10和A20(+V)的兩個端子

務必相互接線。
・CN2的B10和B20(+V)的兩個端子

務必相互接線。
・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」

時的名稱。

電晶體輸出模組64點 CJ1W-OD263型

名稱 電晶體輸出模組(MIL接頭、Sink型、64點)
型號 CJ1W-OD263
額定電壓 DC12~24V
使用負載電壓範圍 DC10.2~26.4V
最大負載電流 0.3A/點(1.6A/共通 6.4A/模組)
最大突波電流 3.0A/點 10ms以下
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON應答時間 0.5ms以下
OFF應答時間 1.0ms以下
絕緣阻抗 全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下
迴路數 64點(16點/共通4迴路)
內部消耗電流 DC5V:170mA以下
保險絲
外部供給電源 DC10.2~26.4V 50mA以上
重量 110g以下
迴路構成
2055_sp_24

・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。

外部連接圖、
端子與設備

變數的對照圖

2055_sp_25


・配線時,請注意外部供給電源的極性。
 配線時若極性逆接,會導致負載誤動作。
・CN1的23和24(COM0)的兩個端子

務必相互接線。
・CN1的3和4(COM1)的兩個端子

務必相互接線。
・CN1的21和22(+V)的兩個端子

務必相互接線。
・CN1的1和2(+V)的兩個端子

務必相互接線。
・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」

時的名稱。

2055_sp_26


・配線時,請注意外部供給電源的極性。
 配線時若極性逆接,會導致負載誤動作。
・CN2的23和24(COM2)的兩個端子

務必相互接線。
・CN2的3和4(COM3)的兩個端子

務必相互接線。
・CN2的21和22(+V)的兩個端子

務必相互接線。
・CN2的1和2(+V)的兩個端子

務必相互接線。
・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」

時的名稱。

電晶體輸出模組8點 CJ1W-OD202型

名稱 電晶體輸出模組(端子台、Source型、8點)
型號 CJ1W-OD202
額定電壓 DC24V
使用負載電壓範圍 DC20.4~26.4V
最大負載電流 2A/點(8A/模組)
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON應答時間 0.5ms以下
OFF應答時間 1.0ms以下
負載短路保護功能 檢測電流6A以上 異常解除後自動復歸
斷線檢知功能 檢測電流200mA以下
絕緣阻抗 全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下
迴路數 8點(4點/共通2迴路)
內部消耗電流 DC5V:110mA以下
保險絲
外部供給電源 DC20.4~26.4V 50mA以上
重量 120g以下
迴路構成
2055_sp_27

・檢測到過電流和斷線時,「ERR」LED指示燈將亮燈。
 同時,「基本I/O模組資訊區」(A050~A069CH)的對應位元(分別對應2點)變為ON。
・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、
端子與設備變數的
對照圖 *
2055_sp_28

・配線時,請注意外部供給電源的極性。配線時若極性逆接,會導致負載誤動作。
・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。

註. 外部輸出入僅可使用8點,但佔用I/O分配上的16點(1CH)。
*外部連接圖、端子和設備變數的對照圖中所記載的接頭pin編號A0~A8、B0~B8記載於本資料表中。

無記於模組上。

電晶體輸出模組8點 CJ1W-OD204型

名稱 電晶體輸出模組(端子台、Source型、8點)
型號 CJ1W-OD204
額定電壓 DC24V
使用負載電壓範圍 DC20.4~26.4V
最大負載電流 0.5A/點(4.0A/模組)
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON應答時間 0.5ms以下
OFF應答時間 1.0ms以下
負載短路保護功能 檢測電流0.7A~2.5A 異常解除後自動復歸
絕緣阻抗 全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下
迴路數 8點(8點/共通 1迴路)
內部消耗電流 DC5V:100mA以下
保險絲
外部供給電源 DC20.4~26.4V 40mA以上
重量 120g以下
迴路構成
2055_sp_29

・檢測到過電流時,「ERR」LED指示燈將亮燈。
 同時,「基本I/O模組資訊區」(A050~A069CH)的對應位元變為ON。
・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、
端子與設備變數的
對照圖 *
2055_sp_30

・配線時,請注意外部供給電源的極性。配線時若極性逆接,會導致負載誤動作。
・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。

註. 外部輸出入僅可使用8點,但佔用I/O分配上的16點(1CH)。
*外部連接圖、端子和設備變數的對照圖中所記載的接頭pin編號A0~A8、B0~B8記載於本資料表中。

無記於模組上。

電晶體輸出模組16點 CJ1W-OD212型

名稱 電晶體輸出模組(端子台、Source型、16點)
型號 CJ1W-OD212
額定電壓 DC24V
使用負載電壓範圍 DC20.4~26.4V
最大負載電流 0.5A/點、5.0A/模組
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON應答時間 0.5ms以下
OFF應答時間 1.0ms以下
負載短路保護功能 檢測電流0.7A~2.5A 異常解除後自動復歸
絕緣阻抗 全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下
迴路數 16點(16點/共通1迴路)
内部消耗電流 DC5V:100mA以下
外部供給電源 DC20.4~26.4V 40mA以上
重量 120g以下
迴路構成
2055_sp_31

・檢測到過電流和斷線時,「ERR」LED指示燈將亮燈。
 同時,「基本I/O模組資訊區」(A050~A069CH)的對應位元變為ON。
・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、
端子與設備變數的
對照圖 *
2055_sp_32

・配線時,請注意外部供給電源的極性。配線時若極性逆接,會導致負載誤動作。
・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。

*外部連接圖、端子和設備變數的對照圖中所記載的接頭pin編號A0~A8、B0~B8記載於本資料表中。

無記於模組上。

電晶體輸出模組32點 CJ1W-OD232型

名稱 電晶體輸出模組(MIL接頭、Source型、32點)
型號 CJ1W-OD232
額定電壓 DC24V
使用負載電壓範圍 DC20.4~26.4V
最大負載電流 0.5A/點、2.0A/共通、4.0A/模組
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON應答時間 0.5ms以下
OFF應答時間 1.0ms以下
負載短路保護功能 檢測電流0.7A~2.5A 異常解除後自動復歸
絕緣阻抗 全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下
迴路數 32點(16點/共通2迴路)
內部消耗電流 DC5V:150mA以下
外部供給電源 DC20.4~26.4V 70mA以上
重量 80g以下
附屬品
迴路構成
2055_sp_33

・檢測到過電流和斷線時,「ERR」LED指示燈將亮燈。
 同時,「基本I/O模組資訊區」(A050~A069CH)的對應位元(對應各共通)變為ON。
・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。
外部連接圖、
端子與設備變數的
對照圖
2055_sp_34

・配線時,請注意外部供給電源的極性。配線時若極性逆接,會導致負載動作。
・21和22(COM0(+V))的兩個端子務必相互接線。
・1和2(COM1(+V))的兩個端子務必相互接線。
・3和4(0V)的兩個端子務必相互接線。
・23和24(0V)的兩個端子務必相互接線。
・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。

電晶體輸出模組64點 CJ1W-OD262型

名稱 電晶體輸出模組(MIL接頭、Source型、64點)
型號 CJ1W-OD262
額定電壓 DC12~24V
使用負載電壓範圍 DC10.2~26.4V
最大負載電流 0.3A/點、1.6A/共通、6.4A/模組
最大突波電流 3.0A/點 10ms以下
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON應答時間 0.5ms以下
OFF應答時間 1.0ms以下
絕緣阻抗 全外部端子和GR端子間20MΩ (at 100 VDC)
耐電壓 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下
迴路數 64點(16點/共通 4迴路)
內部消耗電流 DC5V:170mA以下
保險絲
外部供給電源 DC10.2~26.4V 50mA以上
重量 110g以下
附屬品
迴路構成
2055_sp_35

・各端子的訊號名稱為設備變數名稱。
 設備變數名稱是設備名稱作為「Jxx」時的名稱。

外部連接圖、
端子與設備

變數的對照圖

2055_sp_36


・配線時,請注意外部供給電源的極性。
配線時若極性逆接,會導致負載動作。
・CN1的21和22(COM0(+V))的兩個端子

務必相互接線。
・CN1的1和2(COM1(+V))的兩個端子

務必相互接線。
・CN1的23和24(0V)的兩個端子

務必相互接線。
・CN1的3和4(0V)的兩個端子

務必相互接線。
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」

時的名稱。

2055_sp_37


・配線時,請注意外部供給電源的極性。
配線時若極性逆接,會導致負載動作。
・CN2的21和22(COM2(+V))的兩個端子務

必相互接線。
・CN2的1和2(COM3(+V))的兩個端子

務必相互接線。
・CN2的23和24(0V)的兩個端子

務必相互接線。
・CN2的3和4(0V)的兩個端子

務必相互接線。
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」

時的名稱。

輸出模組的位元分配

8點輸出模組

CIO位址分配 訊號名稱
(CJ/NJ)
CH 位元
mCH
(輸出)
00 OUT0/Jxx_Ch1_Out00
01 OUT1/Jxx_Ch1_Out01
06 OUT6/Jxx_Ch1_Out06
07 OUT7/Jxx_Ch1_Out07
08 -
09 -
14 -
15 -

16點輸出模組

CIO位址分配 訊號名稱
(CJ/NJ)
CH 位元
mCH
(輸出)
00 OUT0/Jxx_Ch1_Out00
01 OUT1/Jxx_Ch1_Out01
14 OUT14/Jxx_Ch1_Out14
15 OUT15/Jxx_Ch1_Out15

32點輸出模組

CIO位址分配 訊號名稱
(CJ/NJ)
CH 位元
mCH
(輸出)
00 OUT0/Jxx_Ch1_Out00
01 OUT1/Jxx_Ch1_Out01
14 OUT14/Jxx_Ch1_Out14
15 OUT15/Jxx_Ch1_Out15
(m+1) CH
(輸出)
00 OUT0/Jxx_Ch2_Out00
01 OUT1/Jxx_Ch2_Out01
14 OUT14/Jxx_Ch2_Out14
15 OUT15/Jxx_Ch2_Out15

64點輸出模組

CIO位址分配 訊號名稱
(CJ/NJ)
CH 位元
mCH
(輸出)
00 OUT0/Jxx_Ch1_Out00
01 OUT1/Jxx_Ch1_Out01
14 OUT14/Jxx_Ch1_Out14
15 OUT15/Jxx_Ch1_Out15
(m+1) CH
(輸出)
00 OUT0/Jxx_Ch2_Out00
01 OUT1/Jxx_Ch2_Out01
14 OUT14/Jxx_Ch2_Out14
15 OUT15/Jxx_Ch2_Out15
(m+2) CH
(輸出)
00 OUT0/Jxx_Ch3_Out00
01 OUT1/Jxx_Ch3_Out01
14 OUT14/Jxx_Ch3_Out14
15 OUT15/Jxx_Ch3_Out15
(m+3) CH
(輸出)
00 OUT0/Jxx_Ch4_Out00
01 OUT1/Jxx_Ch4_Out01
14 OUT14/Jxx_Ch4_Out14
15 OUT15/Jxx_Ch4_Out15
