CS1W-DRM21-V1

CS系列 DeviceNet模組

CS1W-DRM21-V1

搭載業界頂尖性能與功能的CS系列控制器用DeviceNet模組！

‣推薦替代型號查詢

此頁記載內容是在依據停產前商品型錄內刊載的資訊，包括商品的特點 /價格 /對應規格 /選購品等，可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。

應用事例

更新日期 2015年8月25日

通訊規格

項目	規格
通訊協定	遵循DeviceNet標準
連接組態＊1	可組合多點、T型分支方式(對於主線及支線)
通訊速度	500k/250k/125k位元 /s
通訊媒介	專用5芯纜線(訊號線2條、電源線2條、隔離線1條) 專用4芯扁平導線(訊號線2條、電源線2條)
通訊距離使用專用5芯纜線時	通訊速度	網路最大長度	支線長度	總支線長度
	500k位元 /s	100m以下＊ 2	6m以下	39m以下
	250k位元 /s	250m以下＊ 2	6m以下	78m以下
	125k位元 /s	500m以下＊ 2	6m以下	156m以下
通訊距離使用專用4排線時	通訊速度	網路最大長度	支線長度	總支線長度
	500k位元 /s	75m以下	6m以下	35m以下
	250k位元 /s	150m以下	6m以下	48m以下
	125k位元 /s	265m以下	6m以下	135m以下
通訊用電源	外部供電DC24V
最大連接節點數	64台(包含主局、子局、配置器)

＊1. 主線兩端必須接續終端阻抗。

＊2. 此為使用專用粗纜線的數值。若使用專用細纜線時，長度為100m以下。

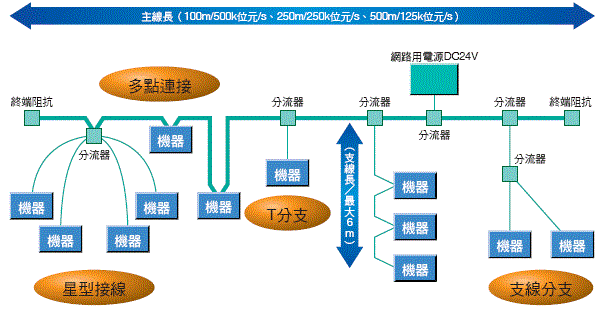

網路規格

23_sp_1

規格

項目				規格
通訊電源電壓				DC11～ 25V＊ 1
消耗電流				通訊電源：30mA以下內部迴路電源：290mA以下
最大從站連接台數	這端輸入輸出、明確的訊息通訊服務			63台＊2
最大I/O點數	固定分配時		主局功能	2,048點
	固定分配時		子局功能	32點
	使用者定義配置時	使用配置 DM時	主局功能	16,000點
		使用配置 DM時	子局功能	3,200點
		配置器使用時	主局功能	32,000點
		配置器使用時	子局功能	4,800點
佔用字元組數	固定分配時		主局功能	輸入64CH、輸出64CH　軟體開關/狀態區域 25CH
	固定分配時		子局功能	輸入1CH、輸出1CH ＊3
	使用者定義配置時	使用配置 DM時	主局功能	輸入500CH、輸出500CH　軟體開關/狀態區域 25CH
		使用配置 DM時	子局功能	輸入100CH、輸出100CH ＊3 軟體開關/狀態區域 25CH
		配置器使用時	主局功能	輸入500CH×2塊、輸出500CH×2塊軟體開關/狀態區域 25CH
		配置器使用時	子局功能	輸入100CH×1塊、輸出100CH×2塊軟體開關/狀態區域 25CH
最大訊息長度				542位元組＊4
PLC本體可安裝之台數	固定分配時			3台
PLC本體可安裝之台數	使用者定義配置時			16台
抗干擾性				遵循IEC61000-4-4 2kV (電源線)
耐振動				遵循JIS C0040 10～57Hz 振幅0.075mm、57～150Hz 加速度9.8m/s²　X、Y、Z各方向80min (掃描時間8min×掃描次數10次＝合計80min) (裝設鋁軌時2～55Hz 2.9m/s² X、Y、Z各方向20min)
耐衝撃				遵循JIS C0041 147m/s²　X、Y、Z各方向3次
使用環境溫度				0～55℃
使用環境濕度				10～90%RH (不可結露)
使用周圍環境				不應有腐蝕性氣體
保存環境溫度				-20～+75℃ (電池除外)
重量				169g

＊1. 通訊電源的規格請參閱使用手冊。

＊2. 因連接DeviceNet模組時會佔用掉1節點，所以從站連接台數為63台。

＊3. 子局功能的輸入指自子局輸入至主局；輸出則是指自主局輸出至子局。

＊4. 使用CMND指令時，最大訊息長度包含指令代碼。
