ZX2

智慧型感測器雷射CMOS類型

ZX2

不受動作環境變化影響的穩定測量
任何人都可輕鬆使用的簡單操作

(單位:mm)

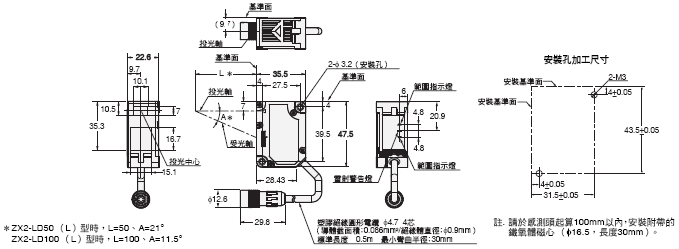

本體

感測頭

ZX2-LD50型

ZX2-LD50L型

ZX2-LD100型

ZX2-LD100L型

ZX2-LD50V型

2979_dm_1

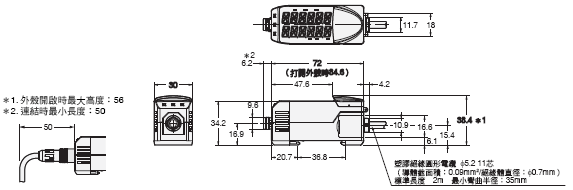

放大器模組
ZX2-LDA11型
ZX2-LDA41型

ZX2 外觀尺寸 3

選購品(另售)

運算模組
ZX2-CAL型

ZX2 外觀尺寸 5

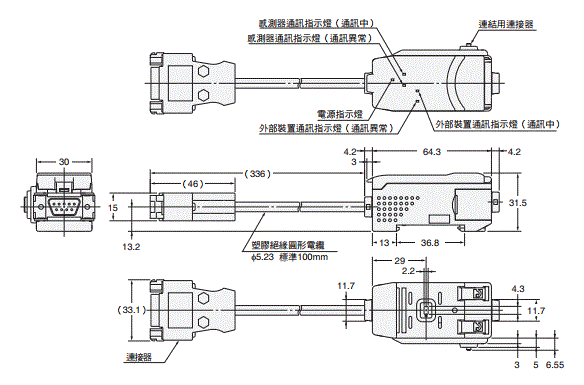

ZX2用通訊介面模組
ZX2-SF11型

ZX2 外觀尺寸 6

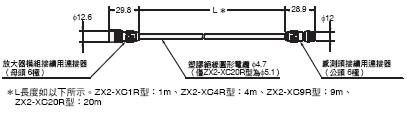

感測頭延長纜線
ZX2-XC1R型
ZX2-XC4R型
ZX2-XC9R型
ZX2-XC20R型

ZX2 外觀尺寸 7

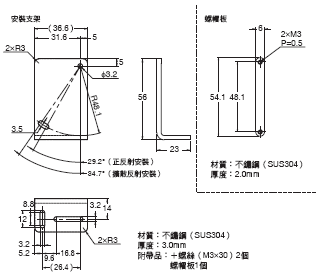

安裝支架
E39-L178型

ZX2 外觀尺寸 8

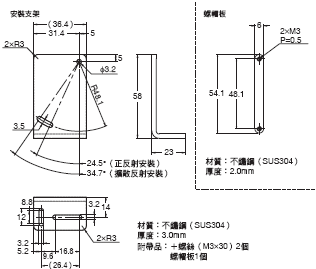

安裝支架
E39-L179型

*以一般擴散反射設置或正反射設置ZX2-LD100 (L)型時請使用。

ZX2 外觀尺寸 9

正反射設置方式
使用安裝支架(E39-L178型)之情況

註.將本體安裝至安裝支架時,請自本體警告標籤那一側插入螺絲後固定之。

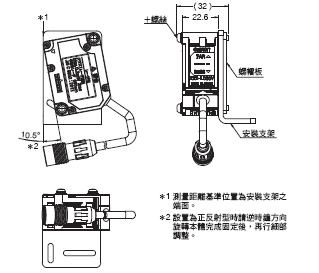

ZX2 外觀尺寸 10

使用安裝支架(E39-L179型)之情況
正反射設置方式(將擴散反射型改為正反射設置)

註.將本體安裝至安裝支架時,請自本體警告標籤那一側插入螺絲後固定之。

ZX2 外觀尺寸 11

不使用安裝支架之情況

相對於動作環境請如下圖所示傾斜後進行設置。

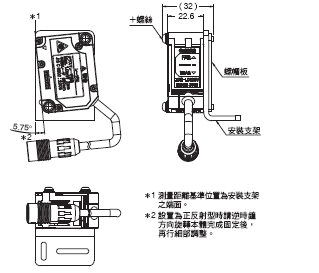

ZX2-LD50V型

ZX2 外觀尺寸 13

擴散反射型設置方式 使用安裝支架
(E39-L178型、E39-L179型)之情況

ZX2 外觀尺寸 14

註.將本體安裝至安裝支架時,請自本體警告標籤那一側插入螺絲後固定之。

不使用安裝支架之情況

相對於動作環境請如下圖所示傾斜後進行設置。

ZX2 外觀尺寸 16

*ZX2-LD50 (L)型時:50
   ZX2-LD100 (L)型時:100
