即使顏色、材質有所變化，即使動作環境移動 亦可穩定測量200萬倍動態範圍的CMOS【已取得專利*2】
本產品由於採用OMRON獨創的HSDR-CMOS（High Speed and Dynamic Range）影像感測器，與雷射功率的無級調節演算法，因此無論是金屬還是基板、橡膠、透明
體，在任何顏色、表面下皆可穩定測量。於線性±0.05～0.3%F.S.中實現±10～30μm
指令的測量。*1
ZX2
智慧型感測器雷射CMOS類型
不受動作環境變化影響的穩定測量任何人都可輕鬆使用的簡單操作
更新日期 2019年12月24日
「無論在何種動作環境下都想穩定測量」
像感測器，與雷射功率的無級調節演算法，因此無論是金屬還是基板、橡膠、透明
體，在任何顏色、表面下皆可穩定測量。於線性±0.05～0.3%F.S.中實現±10～30μm
指令的測量。*1

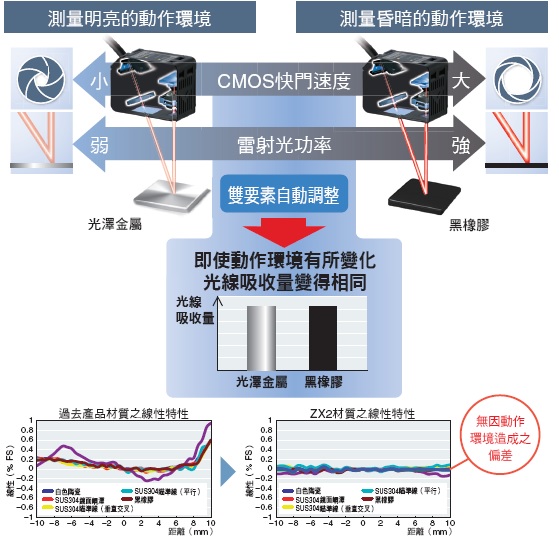

即使動作環境的顏色、材質有所改變，亦可穩定測量

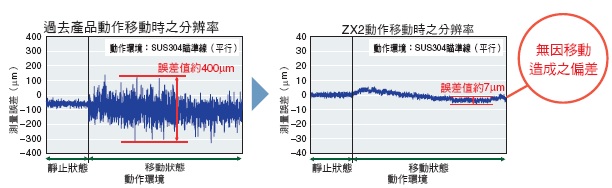

即使動作環境移動亦可穩定測量
於表面粗糙的動作環境中，採用線光束作為投射光束用以平均反射光量，同時以 測量週期30μs高速補正受光量，藉此減低因動作環境移動造成之受光量變化，實 現即使動作環境移動亦可穩定測量的目標。
*1解析度、角度特性、測量範圍、線性、光束大小等之額定／性能會依機種而異。詳情請參閱「額定／性能」。線性係指測量本公司標準檢測對象時，相對於變位輸出理想直線之誤差。依檢測對象不同，線性或測量值亦可能改變。實際使用時請在機器上先行確認。
*2標示「已取得專利」，即表示已經在日本取得專利。（截至2019 年10 月）
「所有人都想將感測器設定為最佳狀態」
一顆按鈕簡單操作，能夠選擇的智慧型調整【已取得專利*2】
無須仰賴使用者的技術，僅需一顆智慧型調整按鈕即可實現穩定測量時之最佳設定。
動作環境中可供選擇之三種調整方式
配合測量之動作環境種類、表面狀態，本產品提供三種調整方式，讓使用者可更加確實進行設定。
單一智慧型調整
按壓按鈕一秒鐘即可穩定檢測單一動作環境並完成最佳設定
複合智慧型調整
按壓按鈕三秒鐘即可穩定檢測複合動作環境並完成最佳設定
動態智慧型調整
按壓按鈕五秒鐘即可穩定檢測所有部位並完成最佳設定
保護構造IP67讓本產品即使處於惡劣環境中亦可使用。
此外，感測頭所需的纜線與延長纜線由於採用的是標準軟電纜，因此即使位於轉動部位亦可安心使用。
而且雷射光零組件的固定並非使用螺絲而是採用3D UV接著劑，因此能夠抑制應力的產生，達成溫度特性0.02%F.S./℃＊。
＊室溫每變化1℃測量值即變動0.02%F.S.（ZX2-LD50型時即與4μm相當）。
本產品為世界最小採用樹脂外殼之CMOS雷射變位感測頭。狹小空間內亦可裝設。
此外，光學基板由於採用壓鑄法，因此可降低溫度變化所產生之測量誤差。
＊ 本公司2010年9月之CMOS雷射變位感測器相關調查
機身輕巧，並且採用11段LED顯示。
可輕鬆閱讀顯示之英文字母或數字，無須頻繁確認使用說明書。

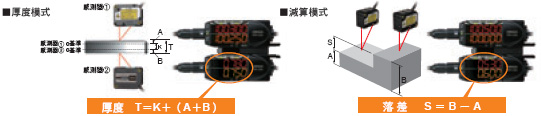

僅需將運算模組接續至放大器模組，即可在單側放大器模組顯示兩台感測器之測量值演算結果。
演算功能共有厚度與減算兩種模式供您選擇。 此外，僅需連結使用運算模組，即可防止相互干擾。（最多五台）

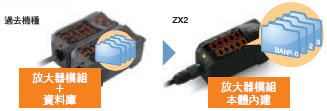

放大器模組本體內建四種資料庫功能。
僅需切換資料庫功能即能輕鬆對應四種動作模式。
更新日期 2019年12月24日
