24×24-mm感測頭基本上可輕鬆安裝至任何機器。
*公司內部比較。
2019/03 停產商品
ZW
共焦光纖變位感測器
24×24×64-mm感測頭，重新定義超小型的意義
此頁記載內容是在依據停產前商品型錄內刊載的資訊，包括商品的特點 /價格 /對應規格 /選購品等，可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。
更新日期 2018年8月17日
超小型且超輕量
可安裝在設備內的狹窄空間
安裝面積減少至1/7*
公司內部比較。

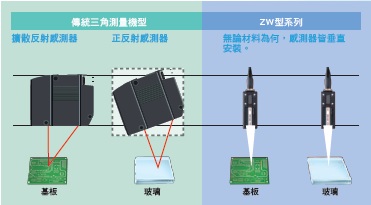

若使用傳統三角測量，依據工件材質需要分別使用擴散反射或正反射。
但是，由於ZW型系列使用共焦原理，即使材料變更亦無需變更感測器的安裝。
金屬管的厚度測量
安裝於狹窄的空間中
空間限制、發熱及相互干擾經常造成無法並排安裝多個傳統三角測量感測器。
小型且不發熱的ZW型系列感測頭可排除上述問題。
另外，直角型感測頭可在有限的空間中安裝於工件上方，無需設置轉向鏡。
傳統感測器通常藉由計算基準平台與工件頂部表面的高度差距以測量工件的厚度。
ZW型系列感測頭可安裝在基準平台下方的狹窄空間直接測量工件頂部到底部表面的高度，
可達到更準確的厚度測量。
小型電子零件的厚度檢查

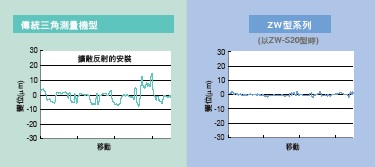

以優異的角度特性為任何材質提供穩定的測量
即使是不同材質，也可安裝於相同位置提供穩定的測量
無需針對各種材質變更或重新調整感測器。
即使材質變更仍可持續安裝於相同位置以相同感測器達到穩定的測量。
即使材質變更仍可持續安裝於相同位置以相同感測器達到穩定的測量。

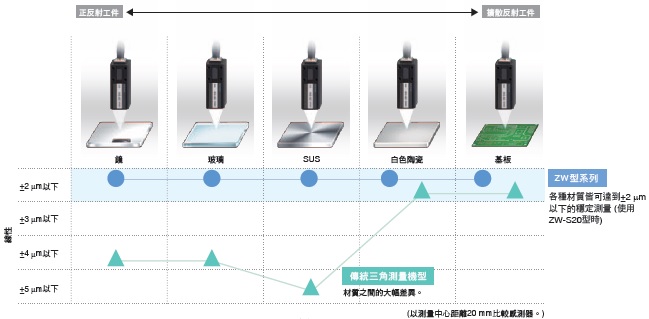

各種材質的直線性
可為各種材質提供穩定的測量

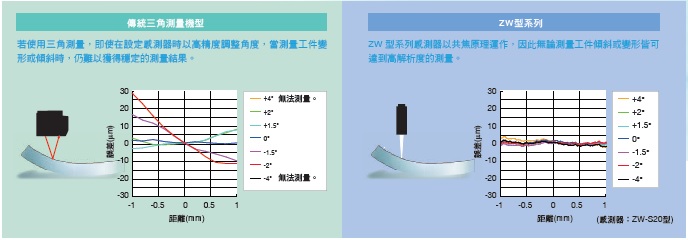

優異的角度特性
以傳統三角測量方式測量具有類似鏡子表面的工件時，性能會隨著據感測器的角度而大幅衰減。

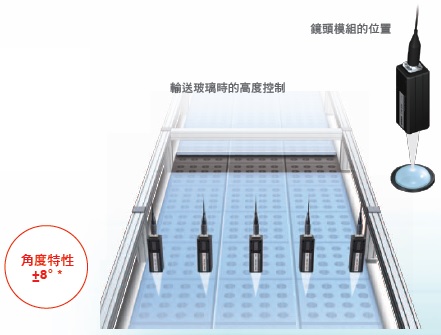

使用多個感測器在輸送玻璃過程中進行高度控制時，必須在設定時以高精度調整感測器的角度。
共焦感測器ZW型系列無需嚴密的角度調整，也可達到高精度測量調整。
可降低成本、節省調整治具的空間以及調整的時間。
*這並非保證值。
請參閱特性資料(P23)以檢視代表例。
堅固的感測頭結構

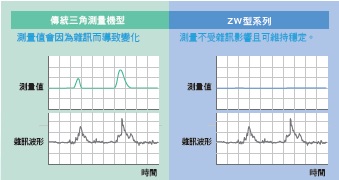

無雜訊
不受雜訊影響
為確保一般感測器可獲得高解析度的測量，必須採取對策以保護感測器，避免受到附近裝置所發出的電磁雜訊的干擾。
然而，ZW型系列感測頭無電子零件，因此即使靠近電源附近亦可提供穩定的測量。
另外，用於將感測頭連接至控制器的光纖纜線，亦可放置在靠近會發出雜訊的電力線及其他纜線的位置，而不會影響運作。

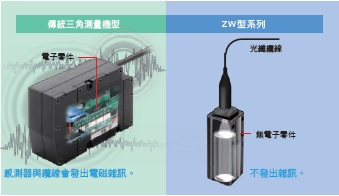

不發出雜訊
ZW型系列感測頭或光纖纜線並未使用電子零件，因此不會產生電磁雜訊。
因此，搭配各種機器時也可放心使用。

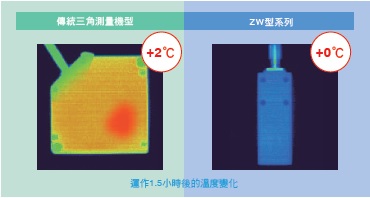

不發熱【減輕散熱設計作業】
在高精度機器控制時，感測頭發出的熱會對附近的設備造成不良影響，並導致誤差增加。
然而，ZW型系列感測頭不會發熱，因此不會影響附近的設備。
並可安裝多個感測頭，仍可確保可靠的運作。

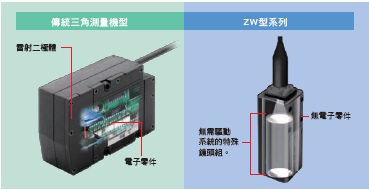

無電子零件【降低維護成本】
變位感測器通常安裝於可動部位應用中，以及可能會承受震動的其他安裝環境中。
因此，感測器必須能夠承受上述類型的環境要求。
ZW型系列感測頭是針對上述類型的環境而設計的產品，不具備標準三角測量感測器所包含的電子零件或PCB。
將零件縮減為僅有鏡頭與光纖纜線可減少維護需求，且因採用LED光源亦無需雷射所需的嚴格安全措施。
EtherCAT 機器控制網路
EtherCAT高速開放式網路最適合機器控制。
ZW型系列感測器是OMRON第一款具備EtherCAT功能的變位感測器，
可為使用測量結果控制機器動作的高精度機器控制應用提供高效率的設計。

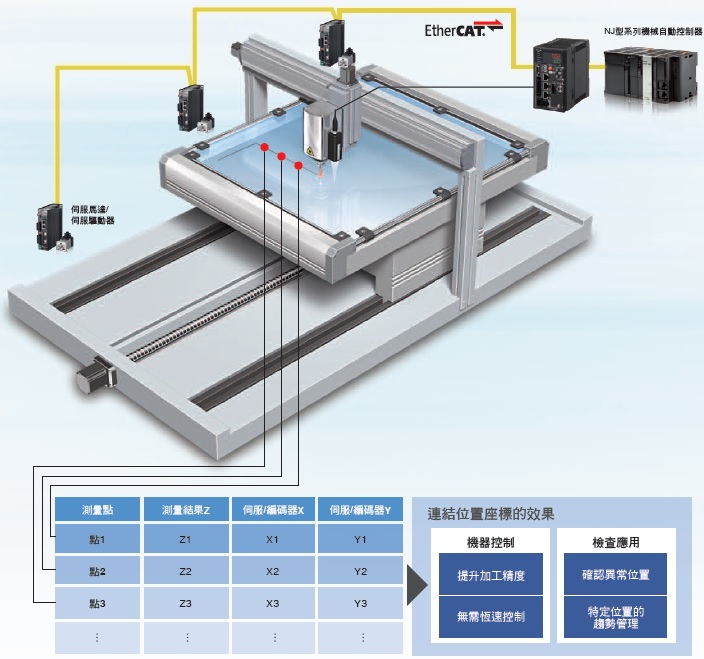

結合高度資訊與位置座標
EtherCAT可用於連接至伺服驅動器或編碼器輸入子站，以快速取得位置座標與ZW變位。
高度資訊與XY位置座標可輕易連結，因此機器控制應用可提高高度的處理精度，而檢查應用亦可從維護中獲益，
例如確認異常位置或執行趨勢分析。

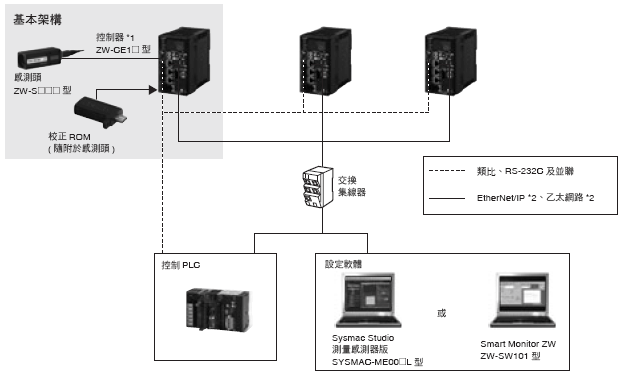

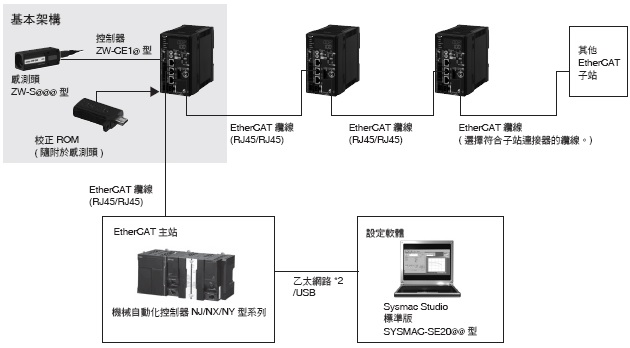

系統架構
EtherCAT連線
類比、EtherNet/IP、乙太網路、RS-232C及並聯
